Capacidad de corte pesado Centro de mecanizado vertical VMC-1580

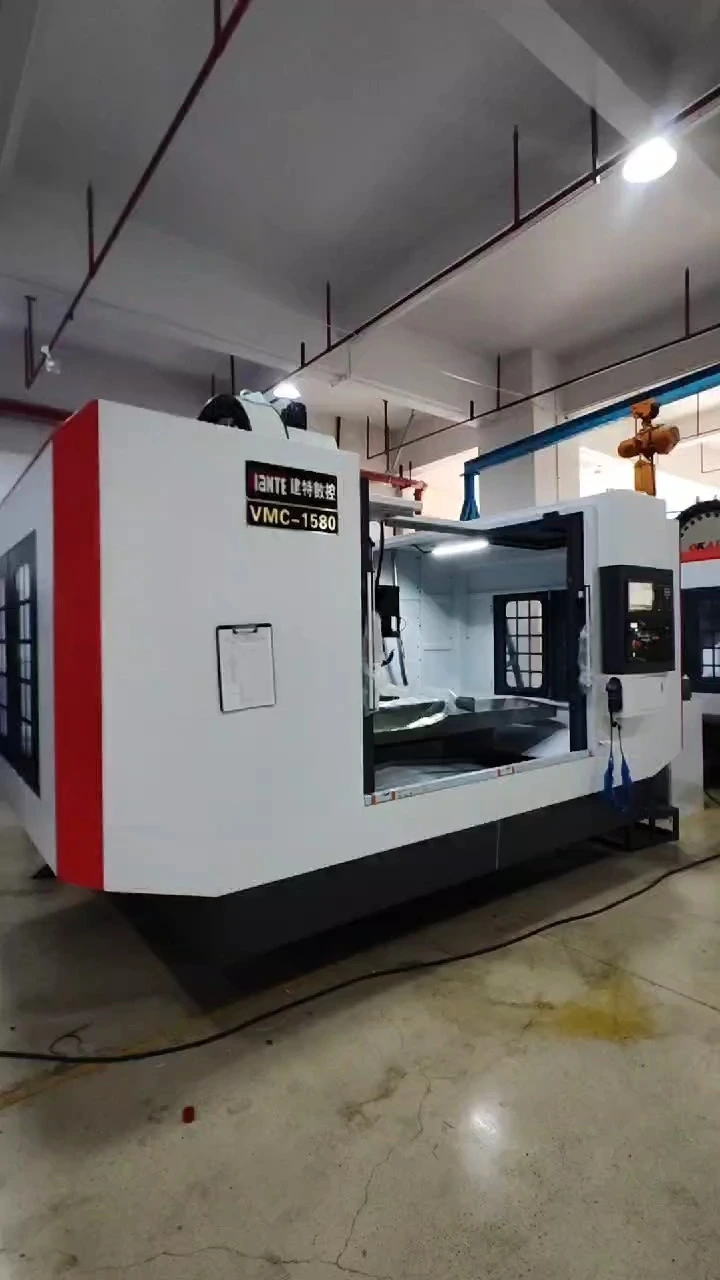

Centro de mecanizado vertical vmc-1580
Alta rigidez | Alta precisión | Capacidad de corte pesado
Parámetros del núcleo :
Ataque: 1500×800×700 mm (x/y/z).
Huso: Tipo de correa BT50 | φ190 mm de gran diámetro | 18.5kW Alta potencia | 8000 rpm (marca Luoyi/Jianchun, enfriador de aceite estándar).
Sistema de transmisión: Tornillo de tornillo Hiwin de Taiwán + riel lineal (deslizador X-Eje 45 × 6 | Eje y control deslizante × 8 Soporte reforzado | Ferrocarril duro del eje z).
Estructura: Castings HT300 de alta calidad | Contrapeso de nitrógeno | Diseño de dos líneas de cuatro pistas de eje Y para garantizar una fuerte estabilidad de corte.
Ventajas clave :
Capacidad de carga pesada: Huso de gran diámetro + 18.5kW potencia, adecuada para un procesamiento eficiente de acero/hierro fundido.
Precisión duradera: Sistema Mitsubishi M80B + Transmisión Hiwin, con riel duro/diseño de múltiples redactores, fuerte resistencia a la vibración.
Configuración confiable: Enfriador de aceite externo + contrapeso de nitrógeno para garantizar la estabilidad de operación continua a largo plazo.
1. S presupuesto
NO | Artículo | Unidad | VMC-1580 |
1 | Área de trabajo de trabajo | mm | 1600*800 |
2 | Viaje de eje x \ y \ z | mm | 1500*800*700 |
3 | Carga máxima de banco de trabajo | kg | 1500 |
4 | Distancia desde el extremo del huso hasta la superficie del banco de trabajo | mm | 170-870 |
5 | Distancia desde la superficie de la guía del centro del huso hasta la columna | mm | 872.5 |
6 | Workbench t-lot | mm | 18*5*150*100 |
7 | Motor de husillo | KW | 18.5 |
8 | Cónico/diámetro del huso |
| BT50-190 |
9 | Velocidad del huso | r/min | Tipo de correa de 8000 |
10 | Movimiento rápido del eje x/y/z | m/min | 24/24/24 |
11 | Contrapeso del eje z |
| Peso de nitrógeno |
12 | Tornillo | mm | 50*10 |
13 | Guía lineal | mm | X:45*6 Y:45*8 （ Cuatro ferrocarril ） Z ： Riel duro |
14 | Peso de la máquina | kg | 11000 |
15 | Dimensiones de la máquina herramienta | mm | 4100*3080*3140 |
2. Detalles de configuración
No | Artículo | Fabricante |
1 | Casting HT300 | Castings de una pieza |
2 | Servo CNC/Spindle/Servo System M80B | Mitsubishi japonés |
3 | Servo/motor de tracción de tres vías DL18.5KW | 453-453-453 Tres eje | Mitsubishi japonés |
4 | Guía lineal x: 45*6 y: 45*8 (cuatro rieles) z: riel duro | Taiwán Hiwin |
5 | Bola Linear Rail 50*10 | Taiwán Hiwin |
6 | Tres eje usa rodamientos de grado P4 | Japón NSK |
7 | Huso/diámetro de 8000 rpm de tipo BT50 190 mm de 190 mm | Luo Yi/Jianchun |
8 | Volante electrónico | Zhehong/binjie |
9 | Bomba de enfriamiento de procesamiento | Deyang |
10 | Acoplamiento de tres ejes | Luo Yi/Jianchun |
11 | Intercambiador de calor del gabinete eléctrico | Ricoh |
12 | Bomba de lubricación automática | Motor de aceite Rihua de empresa conjunta |
13 | Cubierta protectora telescópica | Empresa conjunta |
14 | Contactor principal/interruptor de aire/disyuntor/relé | Francia Schneider |
15 | Otros componentes eléctricos | France Schneider, Japón Omron |
Nota: Las marcas de barra indican el uso de cualquiera de la marca. | ||
Artículo | Artículos de inspección principales | estándar de fábrica |
1 | Precisión de posicionamiento x/y/z | 0.005/1000mm |
2 | X/Y/Z Repita la precisión del posicionamiento | & LE; 0.00 3 |
4. Opcional:
1) BT 5 0- Tipo de correa de 190-8000 rpm revista de herramientas de tipo brazo
2) Salida de agua central + bomba de agua de alta presión
3) Transportador de chips de cadena frontal
4) Transportador de chips de doble tornillo
5 ) Sistema FanUC
