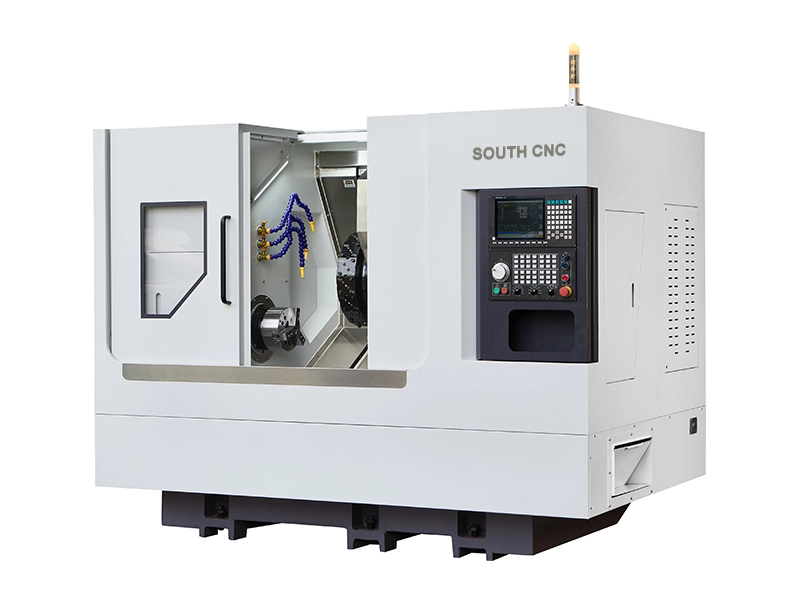

Actuación principal
◉ Diámetro del torno oscilante 600mm
◉ Longitud máxima de giro 430 mm con contrapunto
◉ La base de fundición de una pieza y la cama inclinada mantienen un buen rendimiento estable de la máquina.
◉ Diámetro del husillo: 86 mm
◉ Diámetro máximo de giro Ø230mm
◉ Controlador SYNTEC de Taiwán
◉ El cabezal de potencia de 0° puede alcanzar 8000 rpm durante el funcionamiento normal, mientras que el cabezal de potencia de 90° puede alcanzar 6500 rpm durante el funcionamiento normal.
◉ La torreta no tiene transmisión por módulo de engranajes, eliminando fuentes de calor y garantizando la precisión del mecanizado.
◉ Las capacidades de torneado y fresado resaltan y prolongan la vida útil de la herramienta.
◉ Control de contrapunto programable.
◉ Las funciones de torneado y fresado permiten el mecanizado de materiales complejos como acero inoxidable, aleación de titanio y acero al carbono.
Ventajas del producto
◉ Opciones de extracción de viruta: Extracción de viruta lateral y trasera, integrada y ajustable.
◉ La fundición integral se somete a recocido, vibración y otros procesos de envejecimiento para garantizar la estabilidad del mecanizado a largo plazo y la vida útil de la máquina herramienta.
◉ Equipado con una unidad de husillo de alta rigidez para un rendimiento de corte estable bajo cargas pesadas, garantizando una precisión constante en largas producciones. La estructura integrada de la bancada en forma de L minimiza la vibración y la deformación térmica, mejorando así la estabilidad general del mecanizado. Todas las guías lineales están selladas y protegidas contra virutas y refrigerante, lo que prolonga la vida útil y mantiene la precisión a lo largo del tiempo. El sistema de lubricación automática garantiza el funcionamiento óptimo de todas las piezas móviles, reduciendo la frecuencia de mantenimiento y el tiempo de inactividad. Su diseño compacto maximiza la eficiencia del espacio sin sacrificar la accesibilidad para el cambio de herramientas o la carga de piezas.
Especificación principal
Modelo de torno | Unidad | CK76DTYW | |
Capacidad de mecanizado | Diámetro máximo de giro sobre el torno | mm | Ø600 |
Longitud máxima de giro | mm | 430 | |
Diámetro máximo de giro | mm | Ø230 | |
Huso | Altura del centro del husillo | mm | 1150 |
Modelo de husillo | ---- | A2-8 | |
Diámetro del orificio del husillo | mm | Ø86 | |
Material máx. de la barra | mm | Ø72 | |
Velocidad máxima del husillo | r/min | 4000 | |
Potencia/par del motor del husillo | Kw/Nm | 15 kW/143 Nm | |
Torreta de potencia | Modelo de torreta de potencia | - | BMT55-16T |
Potencia del motor de la torreta | kW/Nm | 7,5 kW/22 Nm | |
Herramienta de torreta eléctrica, velocidad máxima | rpm | 8000 | |
Alimentación del eje X/Z/Y | Velocidad máxima de desplazamiento rápido del eje X/Z | m/min | 24 |
Velocidad máxima de desplazamiento rápido del eje Y | m/min | 15 | |
Potencia/par del motor del eje X/Z/Y | kW/Nm | YASKAWAI 1,8 kW/11,5 Nm | |
Husillo de bolas de grado C3 con eje X/Z/Y | mm | 32/32/40 | |
Riel lineal de nivel P4 con rodillo de eje X | mm | 35/35/35 | |
Recorrido máximo del eje X | mm | 248 | |
Recorrido máximo del eje Z | mm | 460 | |
Recorrido máximo del eje Y | mm | 112(±56) | |
Centro de husillo desplazado para herramienta eléctrica axial | mm | 30 | |
contrapunto | Recorrido del contrapunto | mm | 450 |
Orificio cónico del eyector | MK | Morse 5# | |
Especificaciones del equipo | Peso neto de la máquina | kilogramo | 4200 |
Caballo total | KW | 28.5 | |
Máquina L x An x Al | mm | 2450 x 1700 x 2000 |
Elementos opcionales
(Estándar ● Opcional ○)
Elemento de configuración | CK76DYTW | |
Huso | Husillo mecánico | ● |
husillo eléctrico | ○ | |
Sistema de control | Controlador SYNTEC | ● |
Eje de alimentación | Yaskawa | ● |
SYNTEC | ○ | |
Torreta | Torreta de potencia BMT55 | ● |
Torreta de potencia BMT65 | ○ | |
Contrapunto | Morse 5# | ○ |
Reprimición | Mandril de tracción hacia atrás | ● |
Arrojar | ○ | |
Equipo auxiliar | Dispositivo de recogida de piezas | ○ |
Dispositivo de alimentación | ○ | |
Transportador de virutas | ○ | |
Robot automatizado | ○ | |
Separador de neblina de aceite | ○ |
