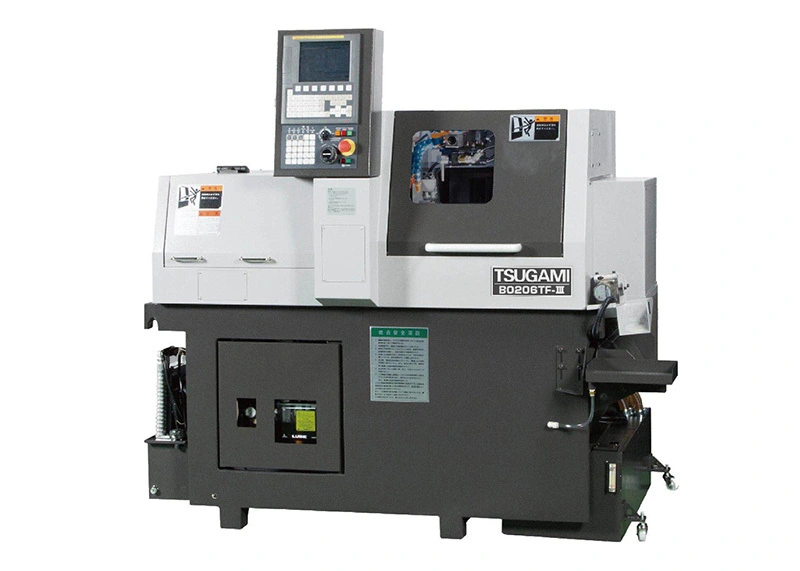

Torno suizo de escritorio de 6 ejes con eje Y B0206TF-III
Es posible realizar mecanizado simultáneo, incluido el fresado, como perforación descentrada, roscado descentrado, fresado de extremos o perforación transversal en la parte posterior, agregando el eje Y2 en el poste de herramienta posterior.
Introducción
● Adopte la estructura de apertura y cierre del portabrocas patentada por TSUGAMI para reemplazar la palanca tradicional y mejorar su verdadera redondez.
● Equipado con un nuevo software para acortar el ciclo de procesamiento, mejorar la precisión del procesamiento y mejorar la conveniencia. La velocidad máxima de la herramienta motorizada es de 8000 r/min y reduce el tiempo del ciclo en la perforación de orificios pequeños. Es posible agregar una función de anulación de velocidad de avance rápido para depurar el programa de piezas en el avance de corte ordenado real. El eje trasero se coloca después de retraerse a una posición que no interfiera. (También es posible el posicionamiento del eje trasero sin retracción).
característica
Especificación principal
| Modelo | B0206TF-III | |
Capacidad de la máquina | Diámetro de la barra de trabajo | Ø3~Ø20mm |
| máx. longitud de mecanizado | Gremio estacionario de 210 mm; casquillo guía giratorio de 135 mm; Casquillo de gremio de conducción directa eléctrica de 170 mm; 45/60-Guía sin casquillo*2 | |
| Diámetro del orificio del husillo principal | Ø32,5mm | |
| máx. Diámetro de perforación del husillo principal | Ø10mm | |
| máx. Diámetro de roscado del husillo principal | M10mm | |
| máx. Diámetro de sujeción del husillo trasero | Ø20mm | |
| máx. Diámetro de perforación del husillo trasero | Ø8mm | |
| máx. Diámetro de roscado del husillo trasero | M8 | |
| máx. Diámetro de perforación transversal | Ø6mm(Opción) | |
| máx. Diámetro de roscado cruzado | M5 x 0,8 mm (opción) | |
| máx. Diámetro del cortador ranurador del husillo de la herramienta. | Ø30mm(Opción) | |
| máx. Diámetro de perforación posterior | Ø6mm(Opción) | |
| máx. Diámetro de roscado posterior | M5 (opción) | |
| habilidad mecanica | Velocidad del husillo principal | 200~10000 rpm |
| Velocidad del husillo trasero *4 | 200~1,2000r/min | |
| Velocidad del casquillo guía giratorio |
200~ 8.000r/min: casquillo guía giratorio tipo portador;
200~10,000r/min: casquillo guía giratorio de accionamiento directo | |
| Velocidad del husillo de la herramienta | 200 a 8000 r/min (opcional)*1 (velocidad nominal 7000 r/min) | |
| Capacidad total de almacenamiento de herramientas (Estándar / Máx. : Opción) | 25 | |
| Tamaño de herramienta | 12mm x 12mm x 85mm | |
| Velocidad de avance rápido | 32 m/min ( X 1:24 m/minY2:15m/min) | |
| Eje controlado (ejes lineales) | 6 ejes | |
| Motor | husillo principal | 3.7/5.5 KW |
| Husillo trasero | 2.2/3.7kilovatios | |
| Eje | 1.0 KW (X1, X2, Y1,Y2 Z1, Z2) | |
| taladro cruzado | 1,0 kilovatios (opción) | |
| Bomba de refrigerante | 0.25 KW | |
| Bomba de aceite lubricante | 3 W | |
| Fuente de alimentación y otros. | Peso neto | 1.900 kilogramos |
| Requisito de fuente de energía | 12 kvá | |
| Requerimiento de aire comprimido | 0,4 MPa o superior | |
| Tasa de descarga de aire | 50NL/min | |
| Capacidad del tanque de refrigerante | 120 L | |
| Largo X Ancho x Altura | 2.125 x 1.135 x 1.700 mm | |
Nota *1: Velocidad del cabezal eléctrico: cuando la velocidad común sea superior a 7000 r/min, no lo utilice durante mucho tiempo.
Nota *2: Gremio estacionario, casquillo guía sin casquillo, casquillo guía giratorio de husillo, casquillo gremial de accionamiento eléctrico directo es opcional.
Nota *3: Casquillo de guía giratoria del husillo, casquillo de gremio de accionamiento eléctrico directo es opcional.
Nota *4: Existen restricciones según opciones como descarga frontal, etc.
