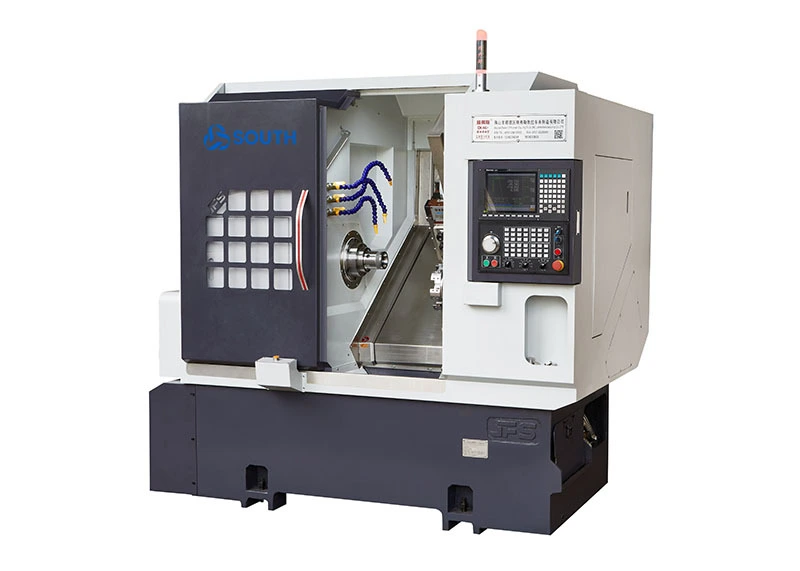

Centro de torneado de fresado CNC con 4+4 cabezales eléctricos, centro de mecanizado CNC de 4 ejes 1

Centro de torneado de fresado CNC con 4+4 cabezales eléctricos, centro de mecanizado CNC de 4 ejes 2

Centro de torneado de fresado CNC con 4+4 cabezales eléctricos, centro de mecanizado CNC de 4 ejes 3

Centro de torneado de fresado CNC con 4+4 cabezales eléctricos, centro de mecanizado CNC de 4 ejes 4

Centro de torneado de fresado CNC con 4+4 cabezales eléctricos, centro de mecanizado CNC de 4 ejes

Esta máquina herramienta utiliza 4+4 cabezales de potencia, la distancia entre los ejes del cabezal de potencia es de 65 mm y el cabezal de potencia pasa por el centro del husillo 60 mm, lo que facilita el procesamiento. Portaherramientas enchufable, fácil de instalar y quitar.

Diámetro del orificio del husillo:

Ø56mm

Modelo de husillo:

A2-5

Diámetro máximo del material de la barra:

Ø45

máx. longitud de giro:

320milímetro

Diámetro de giro sobre el torno:

500milímetro

Velocidad del husillo principal:

Máx.6000r/min

consulta

Escribe una reseña

Introducción

● Esta máquina herramienta utiliza 4+4 cabezales de potencia, la distancia entre los ejes del cabezal de potencia es de 65 mm y el cabezal de potencia pasa por el centro del husillo 60 mm, lo que facilita el procesamiento. Portaherramientas enchufable, fácil de instalar y quitar.

● Esta máquina herramienta tiene una alta precisión dimensional en el procesamiento de fresado, acorta el tiempo de cambio de herramienta y tiene una larga vida útil. Es adecuado para procesar piezas pequeñas o productos con requisitos especialmente altos y alta precisión.

CK46-4+4+Y+T-7

CK46-4+4+Y+T-70

característica

Centro de torneado de fresado CNC con 4+4 cabezales eléctricos, centro de mecanizado CNC de 4 ejes 7

El diámetro de la máquina de calentamiento y enfriamiento cambia en 0,01 mm y el diámetro estable cambia en 0,005 mm.

Centro de torneado de fresado CNC con 4+4 cabezales eléctricos, centro de mecanizado CNC de 4 ejes 8

La parte de potencia 4+4 de esta máquina herramienta (incluido el cabezal de potencia) es integral y tiene una alta precisión dimensional en el fresado.

Especificación principal

modelo de torno		CK46-4+4+Y
Capacidad de mecanizado	máx. diámetro de giro. sobre torno	Ø500mm
	máx. longitud de giro	320milímetro
	Diámetro máximo del material de la barra	Ø45
Huso	Modelo de husillo	A2-5
	Diámetro del orificio del husillo	Ø56mm
	máx. Eje de velocidad	Máx.6000r/min
	Configuración de la velocidad del husillo	1-4500 rpm
Alimentación del eje X/Z/Y	Recorrido máximo del eje X	800 milímetro
	Recorrido máximo del eje Z	470milímetro
	Recorrido máximo del eje Y	310milímetro
	Eje X/Z/Y máx. velocidad de viaje rápida	24(configuración 18)/24(configuración18)/15 (configuración 8) m/min
	Tornillo de grado C3 del eje X/Z/Y	32/32/25 milímetro
	Rodillo del eje X/Z/Y Carril lineal de nivel P, deslizador extendido	Ball35/Ball35/Roller25 mm, alarga la patineta, aumenta la carga y mejora la rigidez.
Torreta	Torreta de ocho estaciones	8 estaciones, se puede equipar con un portaherramientas de doble orificio y 12 estaciones son opcionales.
Cabezal de potencia Tttt	Formulario de soporte de herramienta de cabezal eléctrico	ER25
	Herramientas de corte con cabezal eléctrico	Eje Z 4 + eje X 4, equipado con 4 portaherramientas fijos
	Velocidad máxima del cabezal de potencia	6000 (configuración 4000), productos que normalmente se pueden procesar a 4000 rpm.
	La distancia entre el eje del cabezal de potencia y el eje.	65milímetro
MotoMotor	Potencia/par del motor principal	SYNTEC 7.5kw, 47.75N.m, opcional 11KW, 70.03N.m para procesar piezas de acero de más de Ø80mm
	Potencia del motor del eje X/Z/Y	YASKAWAI1.3KW o SYNTEC 2.4 KW
	Par del motor del eje X/Z/Y	YASKAWAI 8.39N.M o SYNTEC 11.5 N.M
	Potencia/par del motor del cabezal de potencia del eje X/Z	SYNTEC 1.7KW/8 N.M
	Velocidad máxima del motor del cabezal de potencia	5000 rpm,
Otros elementos	Dispositivo de freno de posicionamiento del husillo	Hidráulico
	Grado de cama inclinada	35 Grados
	Máquina L x ancho x alto	2200 x1580 x 1900 milímetro
	Peso neto de la máquina	3430 kg
	caballo total	13 KW
	consumo de energía promedio	2kW/h

Especificación de precisión de la máquina

Principales elementos de inspección	Método de detección	estándar de fábrica
Desviación radial del husillo	Detectar agotamiento del cono exterior	0.0025
Posición de repetición del eje X	Detecta posicionamiento repetido del eje X. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.0025
Posición de repetición del eje Z	Detecta posicionamiento repetido en el eje Z. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.0025
Posición de repetición del eje Y	Detecta posicionamiento repetido en el eje Y. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.004
Descentramiento de sujeción del cabezal de potencia	golpe de cono	0.004
Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, deberá determinarse al momento de redactar el contrato. El cliente deberá probar este artículo al mismo tiempo de la aceptación inicial de South Factory.

Accesorios estándar de configuración

Nombre	Especificación	Marca
controlador NC	SYNTEC 22TB , panel de cristal 10.4 pulgadas	Taiwán SYNTEC
Servocontrolador del eje X/Y	Configuración estándar SYNTEC 2.4KW (opcional: YASKAWAI1.8kw), motor del eje X con freno	Porcelana
Huso	Estándar, Taiwán POSA	Taiwán POSA
Freno de husillo	El eje principal está equipado con un freno de disco hidráulico de 4 cilindros para aumentar la fuerza de frenado.	Hecho en China
Indexación de bucle completamente cerrado	El husillo está equipado con Taiwán SYNTEC codificador de anillo magnético	Taiwán SYNTEC
Cilindro rotativo	Cilindro giratorio de alta velocidad	Taiwán
Motor de husillo	Servomotor SYNTEC 7.5KW	Taiwán
Tornillo del eje X/Y	Tornillo rectificador de futuros grado C3 con doble tuerca. Un extremo tiene rosca ciega.	PMI de Taiwán o Hiwin
Modo de gremio lineal del eje X/Y	Carril lineal de nivel P con rodillos	Taiwán HIWIN O PMI
Base de fundición de una pieza	La cama y el somier están todos fabricados en arena resinosa y fundidos en una sola pieza, sin añadir cemento. El método de eliminación de tensiones internas del hierro fundido es completamente vibrado/completamente recocido/aislado/envejecido, y luego se coloca durante un período de tiempo después del acabado y luego se prueba para pasar la prueba.	Hecho en china
Lubricación	Bomba de aceite lubricante marca Japan Valley (empresa conjunta)	Hecho en China Foshán
Unidad hidraulica	Estación hidráulica Guangzhou ZhanPing. El usuario debe preparar su propio aceite hidráulico antidesgaste Great Wall original 46#/30 kg.	Hecho en China
Bomba de enfriamiento	Bomba de agua potencia 370W bomba de agua de alta presión. Expulsión del panel de pared del eje	Hecho en China
Cubierta metálica de la máquina	La cubierta exterior está hecha de una placa fría estándar nacional de 2,0-0,03 mm de espesor.	Hecho en China
Válvula de soplado de procesamiento	Instale 2 válvulas solenoides Air TAC para prepararse para el soplado de aire. El sistema controla el soplado de aire para realizar la función de soplado de aire de procesamiento.	Taiwán
Refrigeración de la caja de distribución eléctrica.	Utilice tubos de cobre (duraderos) para instalar intercambios de calor con medios de transferencia de calor respetuosos con el medio ambiente para enfriar la circulación en la caja eléctrica y mantenerla limpia.	Hecho en China
Componentes eléctricos	Componentes eléctricos Schneider	Hecho en China
cable de energía	Cable de 5 metros, resistencia a altas temperaturas, resistencia al desgaste y resistencia a la corrosión.	Hecho en China

Configuración principal/parámetros/

precisión del cabezal de potencia

La principal configuración funcional y especificaciones de la instalación de máquina herramienta compuesta de torneado y fresado.		Los principales parámetros técnicos
Cabezal de potencia de alta rigidez de Ling	1.Cabezal de potencia de motor dual: ER25 potencia radial 5 cabezas + ER25 potencia axial 5 cabezas + ER25 axial y radial (no giratorio) 5 cabezas (portaherramientas de mandrinado)	Distancia entre ejes del cabezal eléctrico	65milímetro
	Motor del cabezal de potencia: equipado con direcciones axial y radial - motor Taiwan SYNTEC 2.4KW (≤4000r/min), usando bus	Velocidad máxima del cabezal de potencia/velocidad normal	≤6000r/minuto ≤4000r/minuto
	Nota: Terminado con sujeción única del pentaedro japonés OKUMA	Precisión de descentramiento del cono del cabezal de potencia	≤0,003 mm
Enfriador de aceite	Para reducir la temperatura del cabezal de potencia, se requiere un enfriador de aceite para extender la vida útil.	Precisión de desviación de la varilla de medición del cabezal de potencia con un voladizo de 30 mm	≤0,08 mm
		Recorrido efectivo del eje Y	260milímetro
tornillo del eje Y	PMI de Taiwán, (R25-5-fddc-0.008) grado C3, utilice tuercas dobles	Precisión de posicionamiento repetido del eje Y	≤0,08 mm
motor del eje Y	Estándar, SYNTEC2.4kw o YASKAWAI 1.3kw, con freno	Grado de precisión del tornillo del eje Y	grado C3
Carril del eje Y	Carril lineal de 25 rodillos, grado P.	Grado de precisión del riel guía del eje Y	grado C3

Accesorios estándar con máquina

Tema	Nombre	Especificación	Cantidad	Observación
1	Pinza de resorte	Estándar	1PCS	Instalado en accesorios o en la cara final del husillo de la máquina herramienta
2	Portaherramientas de esmalte	Ø25	1PCS
3	Portaherramientas de esmalte	Ø20	2PCS
4	Bloque de presión combinado con mango de herramienta		8colocar	Montado en caja de accesorios o en torreta
5	Plancha para colchones a máquina		4 Conjuntos	Embalado en caja de accesorios
6	Interruptor de pie		1PCS	Embalado en caja de accesorios
7	Cabezal de potencia ER 25 pinza		1SET	Montado en caja de accesorios o en torreta
7	llave de cabeza eléctrica		2PCS	Elija uno según el cabezal de potencia
8	llave Allen		1 colocar	Embalado en caja de accesorios
9	Brida de soporte interno		1 PCS	1 pieza por cada dos máquinas

Datos técnicos de la máquina.

Artículo	Nombre	Especificación	cantidad	observación
1	Manual de mantenimiento y reparación de máquinas herramienta.	Incluye código M, código G, diagrama de circuito.	1 colocar
2	Manual de usuario SYNTEC	Ｕ disco	1 Piezas	en caja de accesorios
3	manual de usuario de la torreta		1 colocar	en caja de accesorios
4	manual de usuario del servocontrolador		1 colocar	en caja de accesorios
