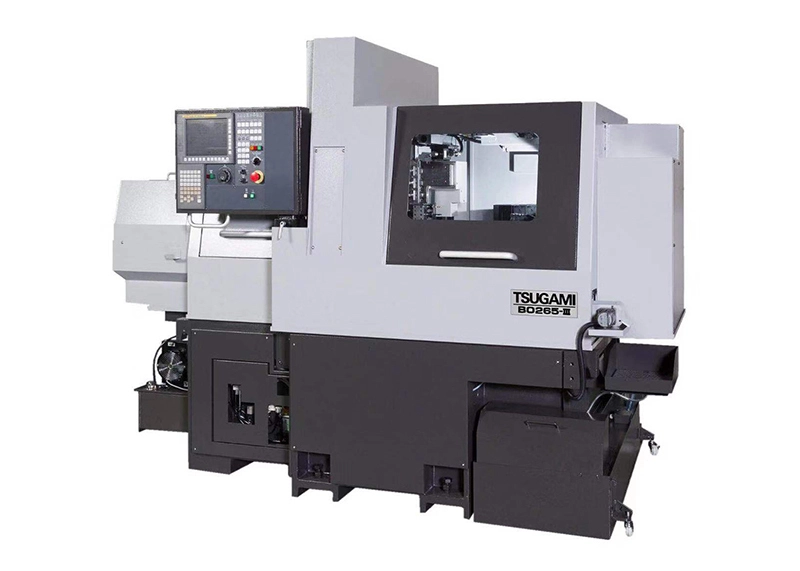

مخرطة سويسرية عالية الدقة/السرعة ذات 5 محاور B0265-III 1

مخرطة سويسرية عالية الدقة/السرعة ذات 5 محاور B0265-III 2

مخرطة سويسرية عالية الدقة/السرعة ذات 5 محاور B0265-III 3

مخرطة سويسرية عالية الدقة/السرعة ذات 5 محاور B0265-III

زيادة القطر الداخلي للمغزل الرئيسي لا تحتاج إلى قطع نهاية المادة لتجنب الهدر. المغزل الكهربائي المبرد بالزيت للمغزل الرئيسي، لا توجد نهايات مسدودة بسرعة عالية، من تبديد حرارة العمود الرئيسي الكهربائي العادي لتبريد الرياح، أقوى أداء

قطر شريط العمل:

Ø8~Ø26mm

قطر ثقب المغزل الرئيسي:

Ø33.6 ملم

سرعة المغزل الرئيسية:

200 ~ 10,000 دورة / دقيقة

استفسار

أكتب مراجعة

مقدمة

● زيادة القطر الداخلي للمغزل الرئيسي لا تحتاج إلى قطع نهاية المادة لتجنب الهدر. المغزل الكهربائي المبرد بالزيت للمغزل الرئيسي، لا توجد نهايات مسدودة بسرعة عالية، من تبديد حرارة العمود الرئيسي الكهربائي العادي لتبريد الرياح، أقوى أداء

● جلبة دليل اختيارية أو تتوفر جلبة توجيه أقل وفقًا لقطعة العمل. يمكن استخدام استبدال جهاز جلبة التوجيه لاستخدامات متعددة، ويتم استخدام طول قطعة العمل للمعالجة الأكثر ملاءمة. لا توجد حاجة إلى مواد طحن دليل بوش أقل ويمكن أيضًا معالجة قضبان السحب الباردة بسرعة عالية ودقة عالية.

IMG_7118

2 (6)

صفة مميزة

مخرطة سويسرية عالية الدقة/السرعة ذات 5 محاور B0265-III 6

إنتاج متغير يتوافق مع قطع العمل ذات الشكل المعقد.

مخرطة سويسرية عالية الدقة/السرعة ذات 5 محاور B0265-III 7

مجهزة بمجموعة طحن وطحن من النوع النموذجي. يمكن تكوين أداة المعيشة الكهربائية وحامل الحفر وأدوات الخراطة بحرية وفقًا لاحتياجات قطعة العمل.

مخرطة سويسرية عالية الدقة/السرعة ذات 5 محاور B0265-III 8

يستخدم على نطاق واسع في صناعة الأجزاء البصرية وصناعة السيارات وصناعة الهواتف المحمولة وصناعة المجوهرات وما إلى ذلك.

المواصفات الرئيسية

نموذج		B0265-III
قدرة الآلة	قطر شريط العمل	Ø8 ~ Ø26 ملم
	(ماكس). قطر رمي المغزل الخلفي	Ø26 ملم
	(ماكس). طول بالقطع	شجيرة قيادة كهربائية مباشرة مقاس 320 مم*1؛ جلبة توجيه دوارة مقاس 90 مم؛ 70 ملم - دليل بوش أقل
	قطر ثقب المغزل الرئيسي	Ø33.6 ملم
	قطر ثقب المغزل الخلفي	Ø32.5 ملم
	(ماكس). قطر حفر المغزل الرئيسي	Ø14 ملم
	(ماكس). قطر التنصت على المغزل الرئيسي	M14
	(ماكس). قطر حفر المغزل الخلفي	Ø13 ملم
	(ماكس). قطر التنصت على المغزل الخلفي	M12
	(ماكس). المغزل الحفر العميق قطر الدائرة	Ø10 ملم
	Max.Tool قطر الحفر المغزل	Ø8m- عمود الأدوات الأمامي؛ Ø10mm- عمود الأداة الخلفي1/عمود الأداة الخلفي2
	ماكس.أداة قطر التنصت المغزل	M6- عمود الأداة الأمامي ؛ M8mm- عمود الأداة الخلفي1/عمود الأداة الخلفي2
	(ماكس). أداة قطع الشق المغزل ضياء	Ø45 ملم ( عمود الأداة الأمامي)
القدرة الميكانيكية	سرعة المغزل الرئيسية	200-10,000 دورة/دقيقة (السرعة المقدرة 7,000 دورة/دقيقة)*3
	سرعة المغزل الخلفي	200 - 10,000 دورة/دقيقة (السرعة المقدرة 7000 دورة/دقيقة)34
	سرعة جلبة الدليل الدوار	200 - 10,000 دورة/دقيقة (السرعة المقدرة 7,000 دورة/دقيقة)13
	سرعة دوران الأداة	200 -6,000 دورة/دقيقة (السرعة المقدرة 4,800 دورة/دقيقة)*3
	إجمالي سعة تخزين الأدوات (قياسي / بحد أقصى. : خيار)	32
	حجم الأداة	16 ملم × 16 ملم
	معدل اجتياز سريع	35 م/دقيقة (X1، Y1:24 م/دقيقة)
	محور التحكم (المحاور الخطية)	5 محاور
موتور	المغزل الرئيسي	كو3.7/5.5
	المغزل الخلفي	كو3.7/5.5
	محور	X1، Y2:0.5 كيلو واط، Y1، Z1، X2، Z2: 0.75 كيلو واط
	الحفر المتقاطع	عمود الأدوات الأمامي: 1.0 كيلو واط؛ عمود الأدوات الخلفي: 1.4 كيلو واط1 عمود الأداة الخلفي: 1.4 كيلو واط2
	مضخة المبرد	0.4 KW
	مضخة زيت التشحيم	3W
إمدادات الطاقة وغيرها	الوزن الصافي	3700 كجم
	متطلبات مصدر الطاقة	كيلو فولت أمبير16.8
	متطلبات الهواء المضغوط	0.4 ميجا باسكال أو أعلى
	معدل تفريغ الهواء	100 لتر/دقيقة
	سعة خزان سائل التبريد	180 L
	طول x عرض x الارتفاع	2630 × 1695 × 1970 ملم

ملاحظة *1: الخيار.

ملحوظة *2: خيار فقط للآلة ذات 5 محاور.

ملاحظة *3: عند تجاوز السرعة العادية، يرجى عدم استخدامه لفترة طويلة

ملحوظة *4: عند تركيب رأس الطاقة على جانب العمود الخلفي، فإن السرعة القصوى للمغزل الخلفي تكون محدودة بـ 8,000r/min.
