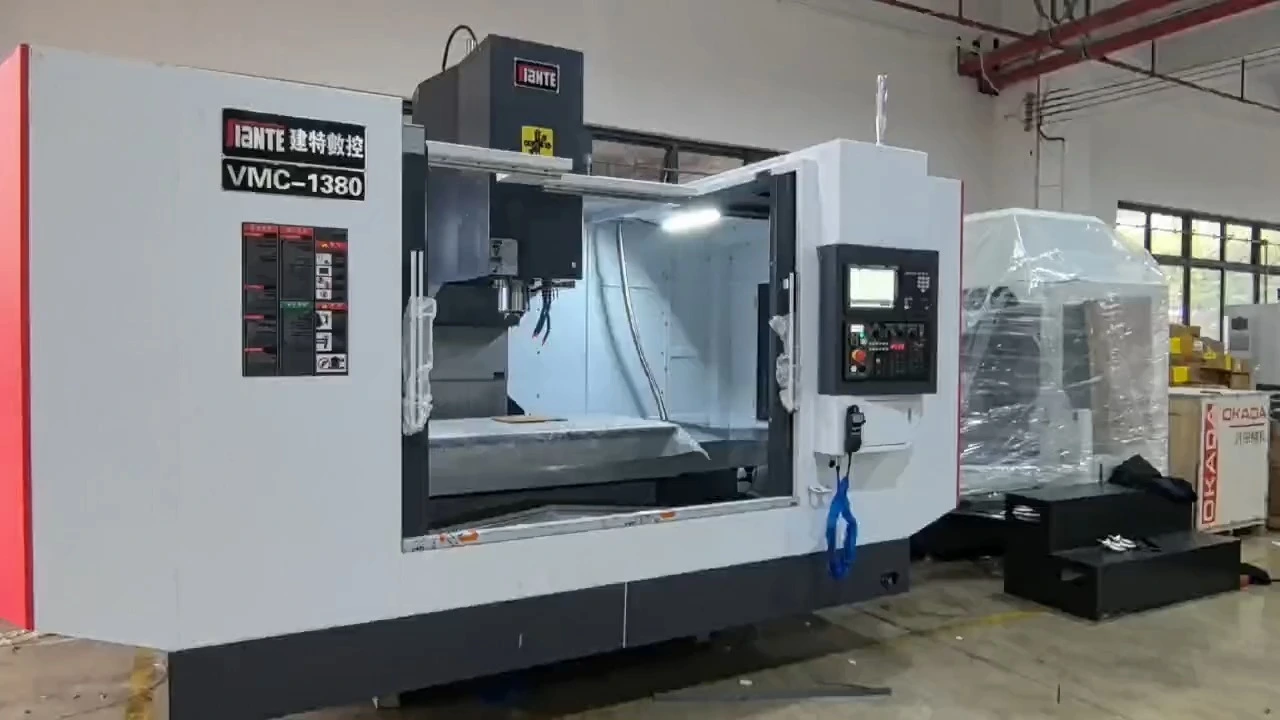

Centro de mecanizado vertical del eje Z de 700 mm vmc-1380
[Recomendación profesional] VMC-1380 Centro de mecanizado vertical de alta rigidez (sistema Mitsubishi M80B)
Configuración de núcleo:
◆ Rango de procesamiento de gran tamaño: 1300×800×700 mm (x/y/z).
◆ Estructura de alta rigidez: HT300 Bed de proceso de arena de resina de hierro fundido de alta calidad.
◆ Sistema de transmisión de precisión: riel lineal de tornillo de nivel Hiwin/PMI (eje x/y 45 deslizadores de gran tamaño, eje x 6 controles deslizantes/eje y 4 deslizadores) + diseño de riel duro del eje z.
◆ Unidad de huso potente: huso de tipo cinturón BT40 (150 Luoyi/Jianchun Brand) | 8000 rpm | 15kW alta potencia (enfriador de aceite externo estándar).
Ventajas de diferenciación:
✓ Diseño innovador de dos líneas y una intervención: riel de doble eje y riel lineal + riel duro del eje Z, teniendo en cuenta tanto la precisión como las capacidades de corte pesado.
✓ Sistema de alta gama Mitsubishi M80B: admite mecanizado de alta velocidad y alta precisión y funciones inteligentes.
✓ Diseño de servicio pesado: la estructura del eje X 6-deslizamiento mejora enormemente la estabilidad de accidente cerebrovascular.
Escenarios de aplicación:
▶ Procesamiento por lotes de piezas automotrices
▶ Fabricación de precisión de moldes grandes
▶ Procesamiento de piezas estructurales aeroespaciales
1 presupuesto
Artículo | Modelo de máquina | Unidad | VMC-1380 |
1 | Área de trabajo de trabajo | mm | 1400*800 |
2 | Viaje de eje x \ y \ z | mm | 1300*800*700 |
3 | Carga máxima de banco de trabajo | kg | 1400 |
4 | Distancia desde el extremo del huso hasta la superficie del banco de trabajo | mm | 260-960/60-760 |
5 | Distancia desde la superficie de la guía del centro del huso hasta la columna | mm | 872.5 |
6 | Workbench t-lot | mm | 18*5*130*140 |
7 | Motor de husillo | KW | 15 |
8 | Revista de herramientas | ATC | 24 |
9 | Cón de husillo |
| BT40 |
10 | Velocidad del huso | r/min | Tipo de correa de 8000 |
11 | Movimiento rápido del eje x/y/z | m/min | 30/30/30 |
12 | Contrapeso del eje z |
| Sin configuración |
13 | Tornillo | mm | XYZ ： 40*10 |
14 | Guía lineal | mm | X ： 45*6 ； Y ： 45*4 Z ： Riel duro |
15 | Peso de la máquina | kg | 8,800 |
16 | Tamaño de la máquina (longitud*ancho*altura) | mm | 4100*3080*3200 |
2. Configuración
Artículo | Nombre | Fabricante |
1 | Servo CNC/Spindle/Servo System M80B | Mitsubishi japonés |
2 | Servo/motor de tracción de tres vías 15kW/XYZ303KW | Mitsubishi japonés |
3 | Rail Lineal Rail X: 45*6; Y: 45*4 z: riel duro | Taiwán Hiwin/PMI |
4 | Tornillo de bola xyz: 40*10 | Taiwán Hiwin/PMI |
5 | Tres ejes con calificación P4 | Japón |
6 | Huso de 8000 rpm de tipo cinturón BT40 150 mm de 150 mm | Luo Yi/Jianchun |
7 | BT40-24T Tool Arm Tool Magazine-Opción | Okada/guotiano |
8 | Volante electrónico | Zhehong/binjie |
9 | Bomba de enfriamiento de procesamiento | Zhehong |
10 | Acoplamiento de tres ejes | De propiedad estatal |
11 | Intercambiador de calor del gabinete eléctrico | Ricoh |
12 | Bomba de lubricación automática | Baoyu |
13 | Cubierta protectora telescópica | Aipel |
14 | Contactor principal/interruptor de aire/disyuntor/relé | Schneider de Francia |
15 | Colector de niebla de petróleo | Lijia |
16 | Otros componentes eléctricos | Schneider de Francia, Omron de Japón |
Nota: Las marcas de barra indican el uso de cualquiera de la marca. | ||
3. Especificación de precisión de la máquina
Artículos de inspección principales | estándar de fábrica |
Precisión de posicionamiento x/y/z | 0.005/1000mm |
X/Y/Z Repita la precisión del posicionamiento | & LE; 0.00 3 |
