Torno suizo de 5 ejes con mecanizado simultáneo frontal & posterior B0205-III 1

Torno suizo de 5 ejes con mecanizado simultáneo frontal & posterior B0205-III 2

Torno suizo de 5 ejes con mecanizado simultáneo frontal & posterior B0205-III 3

Torno suizo de 5 ejes con mecanizado simultáneo frontal & posterior B0205-III

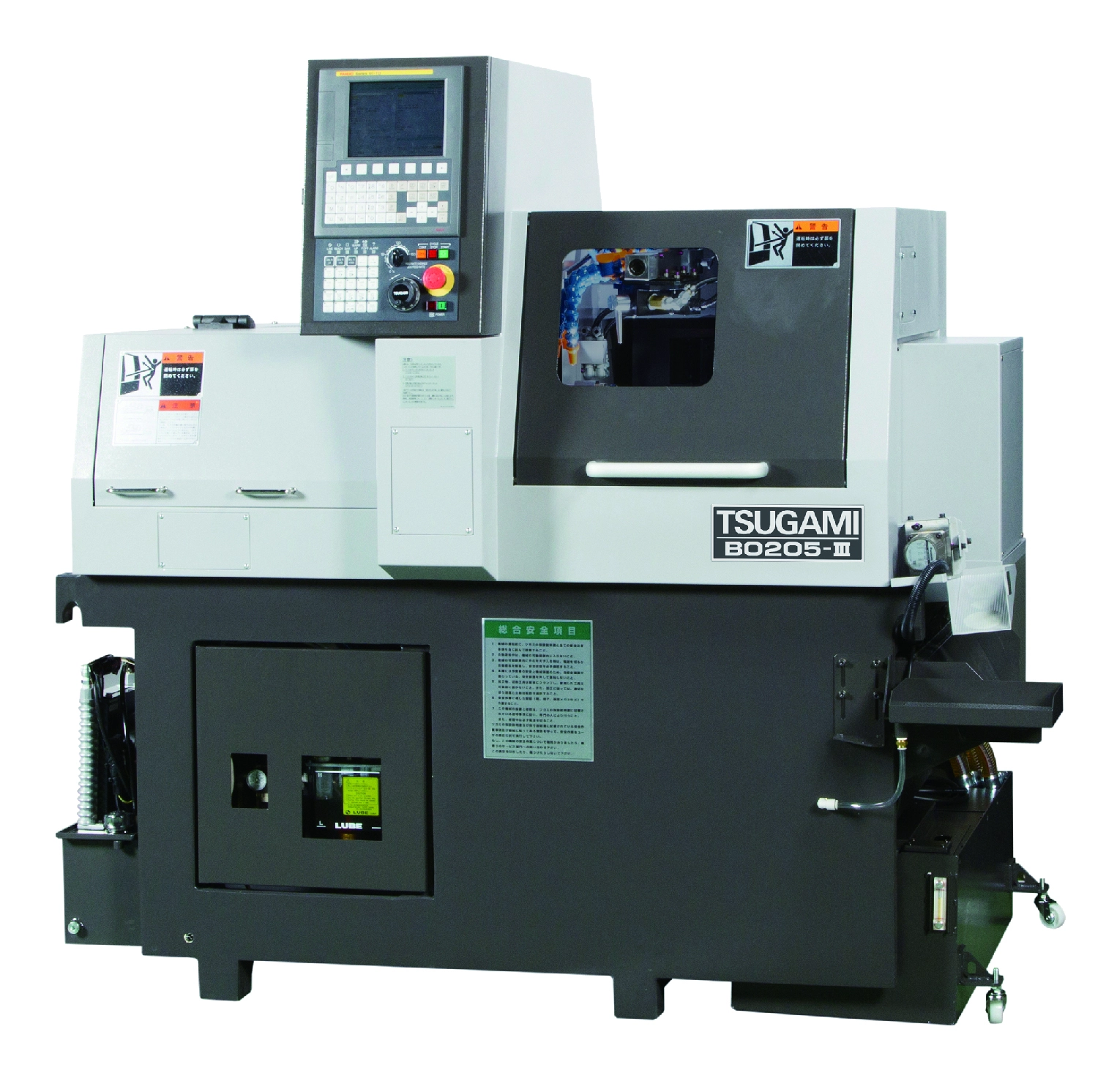

Máquina de torno cnc tipo suizo modelo TSUGAMI B0205
Amplia selección de tornos tipo suizo que mejor se adaptan a su aplicación
Línea completa de la serie BO y correspondiente de 7 mm a 38 mm
La variación mejorada y las opciones ricas cubren piezas de trabajo diversificadas

consulta

Escribe una reseña

Torno suizo de 5 ejes con mecanizado simultáneo frontal & posterior B0205-III 4

Introducción

1. La perforación descentrada de la parte posterior, el roscado descentrado o el fresado de extremos se pueden superponer con el mecanizado del lado principal.

2. Adopte la estructura de apertura y cierre del portabrocas patentada por TSUGAMI para reemplazar la palanca tradicional y mejorar su verdadera redondez.

3. El husillo adopta cojinetes cerámicos de precisión, lo que garantiza un corte estable a altas velocidades, prolonga la vida útil de la herramienta y mejora la precisión de la superficie.

4. Este torno suizo está equipado con un nuevo software para acortar el ciclo de procesamiento, mejorar la precisión del procesamiento y mejorar la conveniencia.

5.El plan de procesamiento es completo, rico en opciones y puede corresponder a varios tipos de trabajo.

6.La base de fundición de una pieza y la cama inclinada mantienen un buen rendimiento estable de la máquina.

Las máquinas básicas proporcionan máximos beneficios con una mínima inversión.

øControl de 5 ejes de 20 mm

Parte delantera & mecanizado simultáneo posterior		○
Husillo trasero		○
herramienta rotativa cruzada		Opción
Herramienta rotativa trasera		Opción
Kit sin casquillo guía		Opción
Casquillo guía de accionamiento directo		Opción
eje C		Opción
Grifo rígido cruzado		Opción
Golpeteo rígido trasero		Opción
Número de herramientas
Capacidad de almacenamiento de herramientas OD		9
giratorio cruzado		Opción
Parte delantera	Fijo	4
	Giratorio	—
Atrás	Fijo	8, opción (6)
	Giratorio	Opcion 2)
Capacidad total de almacenamiento de herramientas		21

Zona de herramientas

Guangzhou South Lathe Machine Tools Company Limited B0205-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

Apariciones

Guangzhou South Lathe Machine Tools Company Limited B0205-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

Productos de torno CNC

Guangzhou South Lathe Machine Tools Company Limited B0205-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

Recoge mandriles y casquillos guía para Tsugami.’especificación estándar

		B0205-III
Portabrocas del husillo principal		2601-1192
Portabrocas de husillo trasero		2601-1147
Guía buje	Tipo de transportista	2621-1147
	Tipo de transmisión directa	2621-1226 (exclusivo)

Selección de herramienta en vivo (opción)

					B0205-III
taladro cruzado		2 husillos paralelos (taladro transversal: 2, torneado (delantero): 3, torneado (trasero): 3, soporte de perforación frontal:ø20 x 4)			3220-Y5130
		2 husillos desplazados (taladro transversal: 2, torneado (delantero): 3, torneado (trasero): 3, soporte de perforación frontal:ø20 x 4)			3220-Y5140
		3 husillos (taladro transversal: 3, torneado (delantero): 2, torneado (trasero): 3, soporte de perforación frontal:ø20 x 4)			3220-Y5150
		4 husillos (taladro transversal: 4, torneado (delantero): 2, torneado (trasero): 3, soporte de perforación frontal:ø20 x 4)			3220-Y5160
Cabezal giratorio para hilo		Cabezal giratorio para hilo	(Girando (delantero): 2, Girando (trasero) :4, soporte de perforación frontal :-)		3220-Y6540
		Cruz: un husillo
Herramienta frontal viva		Herramientas vivas frontales: 3 (Tipo modular: 1)			3220-Y7060
		Husillo de herramienta		En conjunto con herramientas de retroceso (3220-Y7060)	3281-T051
		Husillo de doble cara			3220-Y7065
Herramientas de regreso en vivo		Herramienta activa en el poste de herramientas posterior (tipo modular: 2 orificios)			3220-Y7070
		Husillo de doble cara		En conjunto con herramientas de retroceso (3220-Y7070)	3220-Y7072
		Adaptador de herramienta trasera			3220-Y7073
		Husillo de herramienta transversal trasera			3220-Y7074
Herramientas fijas		2 herramientas			3220-Y7070
Puesto de herramientas del eje Y2	Herramientas en vivo	Frente: 2/cruzado : 2			—
	Portabrocas fijos	4 herramientas

Especificación principal

Modelo		B0205-III
Capacidad de la máquina	Diámetro de la barra de trabajo	ø3~ø20 milímetro
	máx. longitud de mecanizado	210 mm (80/170 mm: (casquillo guía giratorio) 45 mm (sin casquillo guía))*4
	Diámetro del orificio del husillo principal	ø32.5
	máx. Diámetro de perforación del husillo principal	ø10milímetro
	máx. Diámetro de roscado del husillo principal	M10
	máx. Diámetro de sujeción del husillo trasero	ø20milímetro
	máx. Diámetro de perforación del husillo trasero	ø8milímetro
	máx. Diámetro de roscado del husillo trasero	M8
	máx. Diámetro de perforación transversal	ø6 mm (opción)
	máx. Diámetro de roscado cruzado	M5 x 0,8 mm (opción)
	máx. Diámetro del cortador ranurador del husillo de la herramienta.	ø30 mm (opción)
	máx. Diámetro de perforación posterior	ø6 mm (opción)
	máx. Diámetro de roscado posterior	M5 (opción)
Máquina	Velocidad del husillo principal	200-10.000 rpm
	Velocidad del husillo trasero	200 a 12000 rpm
	Velocidad del casquillo guía giratorio	Buje guía giratorio tipo portador de 200 a 8000 r/min/buje guía giratorio de accionamiento directo de 200-10000 r/min
	Velocidad del husillo de la herramienta	200 a 8000 r/min (opcional)*3 (velocidad nominal 7000 r/min)
	Capacidad total de almacenamiento de herramientas (Estándar / Máx. : Opción)	21
	Tamaño de herramienta	12mm x 12mm x 85mm
	Velocidad de avance rápido	32 m/min (X 1:24 m/min)
	Eje controlado (ejes lineales)	5 ejes
Velocidad del motor	husillo principal	3.7/5.5 KW
	Husillo trasero	2.2/3.7KW
	Eje	1.0 KW (X1, X2, Y1, Z1, Z2)
	taladro cruzado	1,0 kilovatios (opción)
	Bomba de refrigerante	0.25 KW
	Bomba de aceite lubricante	3 W
Fuente de alimentación y otros.	Peso neto	1850 kg
	Requisito de fuente de energía	11 kvá
	Requerimiento de aire comprimido	0,4 MPa o superior
	Tasa de descarga de aire	50NL/min
	Capacidad del tanque de refrigerante	120 L
	Ancho x profundidad x altura	2125 x 1155 x 1700milímetro

Especificaciones NC

Tema	B0205-III
unidad NC	FANUC 0i-TD
Ejes controlados	X1, Z1, Y1,X2,Z2
Incremento mínimo de entrada	0,001 mm (X de diámetro)
Incremento mínimo de comando	X: 0,0005 mm, otros ejes: 0,001 mm
Valor máximo programable	±8 dígitos
Método de interpolación	Lineal, circular
Tasa de alimentación	1 a 6.000 mm/min
Anulación de la velocidad de alimentación	0 a 150 % en incrementos del 10 %
Habitar	G04 0 a 99999.99
Comando ABS/INC	X,Y,Z: absoluto, U, V, W: incremental
Pares de compensación de herramientas	Principal: 64, atrás 64 (BO073-III, BO123-III, BO203-III solo principal)
LCD / MDI	LCD en color de 8,4 pulgadas
Idioma de la pantalla	Japonés / Inglés
Tamaño de almacenamiento del programa de pieza	1 Mbyte (equivalente a una longitud de cinta de 2560 m) * suma de NC del eje principal y posterior
Programas registrables	800 * suma de NC del husillo principal y posterior
Función miscelánea	M5 dígitos
Función de husillo	S5 dígitos
Función de herramienta	Dígitos T4

Accesorios estándar

Tema	B 0205-III
Sistema de programación automática	○
Compensación de altura de herramienta	○
Contador de vida de herramienta	○
Pantalla de mantenimiento periódico	○
Adaptador de husillo principal	○
Adaptador de husillo trasero	○
Adaptador de casquillo guía	ー(estándar B075-III)
Bloqueo de puerta	○
Detector de nivel de refrigerante	○
Unidad de enfriamiento del husillo	○
Herramientas estándar	○
Abrazaderas de tránsito	○
Soporte para taladro de 4 agujeros	○
Boquilla de refrigerante retráctil	○
Apagado automático de energía	○
Puesto de herramientas frontal: taladro transversal de 4 husillos	ー
Portabrocas para agujeros profundos ( φ25milímetro×2)	ー
Función de corte automático/Función de revestimiento automático	○
Purga de aire del husillo principal/husillo trasero	ー
Purga de aire de perforación cruzada	ー
Freno del husillo principal	ー
Control del eje C para husillos principal/trasero	ー
Portabrocas (cabeza única)	○（7）
Portabrocas de doble cabezal (portabrocas ajustable)	○（1）
luz de iluminación	○

Accesorios estándar NC

Tema	B0205-III
función de persecución	○
Corte de hilo continuo	○
Generador de impulsos manual	○
Interfaz de entrada/salida de tarjeta de memoria	○
Edición de fondo	○
tiempo de ejecución & visualización del número de piezas	○
Macro personalizada	○
Control constante de la velocidad de la superficie	○
Control sincrónico del husillo (rotación/fase/trazado)	○
Conjunto de geometría/desgaste de herramienta	○
Entrada de datos programable	○
biselado & esquina derecha	○
Compensación del radio de la punta de la herramienta	○
ＨＲＶ controlar	○
Ciclo repetitivo múltiple	○
Edición de programas ampliada	○
Ciclo fijo de perforación	○
Macho rígido (Husillo principal, husillo trasero)	○
Detección de fluctuación de velocidad del husillo	○
Detección de corte (tipo diferencial de velocidad)	○
Función de retroceso manual del mango	ー
Comprobación de carrera almacenada 2,3	ー
Tamaño de almacenamiento del programa de pieza	1 Mbyte (suma de NC del husillo principal y posterior)
Programas registrables	800 (suma de NC del husillo principal y posterior)

Opciones

¡No!	Tema		B0205-III
Guía buje	Casquillo guía estacionario		○
	Buje guía giratorio tipo portador		○
	Casquillo guía de accionamiento directo		○＊6
	Kit sin casquillo guía		○
Avanzado sistema de funciones	Control del eje C del husillo principal		○
	Control del eje C del husillo trasero (el freno es opcional)		○＊1
	Huso 1° índice		○
	Huso 15° índice		○
	Freno del husillo principal		○
	Husillo trasero 15° índice		○＊1
	Husillo trasero 1° índice		○＊1
	Freno de husillo trasero		○＊1
	Herramienta activa al lado del eje trasero		ー
	Taladro cruzado（Tipo modular:1）		○
	Taladro transversal de 2 husillos		○
	Taladro transversal de 3 husillos		○
	Taladro transversal de 4 husillos		○
Sistema de alta precisión	0.1 μresolución m		○
	Controlador de temperatura del aceite refrigerante		○
	Interruptor táctil de 2 ejes		○＊3
Herramientas en vivo (Puesto de herramientas trasero)	Tracción trasera		ー
	Husillo de herramienta		ー
	Husillo de doble cara		ー
	Cabezal de perforación angular		ー
	Cabezal giratorio para hilo		ー
	Cabezal de tallado		ー
Herramientas en vivo (Publicación de herramienta trasera)	unidad de vuelta		○＊3
	Husillo de herramienta		○＊3
	Husillo de herramienta transversal trasera		○＊3
	Adaptador de herramienta trasera		○＊3
Relacionado con el refrigerante	Colector de niebla		○
	Unidad de bomba de alta presión		○
	Golpe de aceite código M		○
	Boquilla de refrigerante ONDULADA		○
Pieza de trabajo sistema de descarga	receptor de trabajo		○＊2
	transportador de trabajo		○＊1
	Descarga frontal		○＊1
	Descarga trasera		○＊1
Eliminación de virutas	Transportador de virutas		○＊1
mantenimiento de maquinas y funciones de monitoreo	Detección de corte (tipo interruptor táctil)		○
	Indicador de señal		○
Relacionado con herramientas	Adaptador para barra no redonda (husillo principal)		○
	Adaptador para barra no redonda (husillo trasero)		○＊1
	Portabrocas con revestimiento de carburo		○
	Calibre del juego de herramientas		○
	Revestimiento del husillo		○
	Portabrocas		Estándar
Funciones NC	Tamaño de almacenamiento del programa de piezas 128 kbytes		ー
	Tamaño de almacenamiento del programa de piezas 256 kbytes		ー
	Tamaño de almacenamiento del programa de pieza 512 kbytes		ー
	Tamaño de almacenamiento del programa de pieza 1 Mbyte		ー
	Ampliación del número de programas registrables #1	Tamaño de almacenamiento 64 kbytes (Programas registrables: 120)	ー
		Tamaño de almacenamiento 128 kbytes (Programas registrables: 250)	ー
		Tamaño de almacenamiento 256 kbytes (Programas registrables: 500)	ー
		Tamaño de almacenamiento 512 kbytes (Programas registrables: 1000)	ー
	Programa de dimensiones de dibujo directo.		Estándar
	Corte de hilo de paso variable		Estándar
	Retracción del ciclo de corte de hilo		Estándar
	Interpolación de coordenadas polares		estándar*5
	Interpolación cilíndrica		estándar*5
	Idioma de la pantalla		○
Seguridad y otros	Interruptor de flujo de refrigerante		○
	Extintor de incendios automático		○
	lámpara de iluminación		Estándar
	Interfaz del alimentador de barras		○
	Función de retroceso manual del mango		○＊6
	Roscado rígido con herramienta viva		○
	Interfaz de entrada/salida RS232C		○
	Conversión pulgadas/métrico		○
	Detección de carga anormal		○
	Correspondencia para refrigerante soluble en agua		○

Fecha técnica:

1.	Manual de instrucciones de funcionamiento	1 colocar
2.	Especificación del apéndice del sistema	1 colocar
3.	Informe de prueba de calidad	1 colocar
4.	Lista de embalaje	1 colocar

Guía de selección de máquinas Guangzhou South Lathe Machine Tools Company Limited B0205-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

Contáctenos

Ponte en contacto con nosotros

Buscar una gestión empresarial moderna, buscar el primer servicio al cliente y buscar la excelencia del producto. ¡Simplemente deje su correo electrónico o número de teléfono en el formulario de contacto para que podamos enviarle una cotización gratuita para nuestra amplia gama de diseños!
