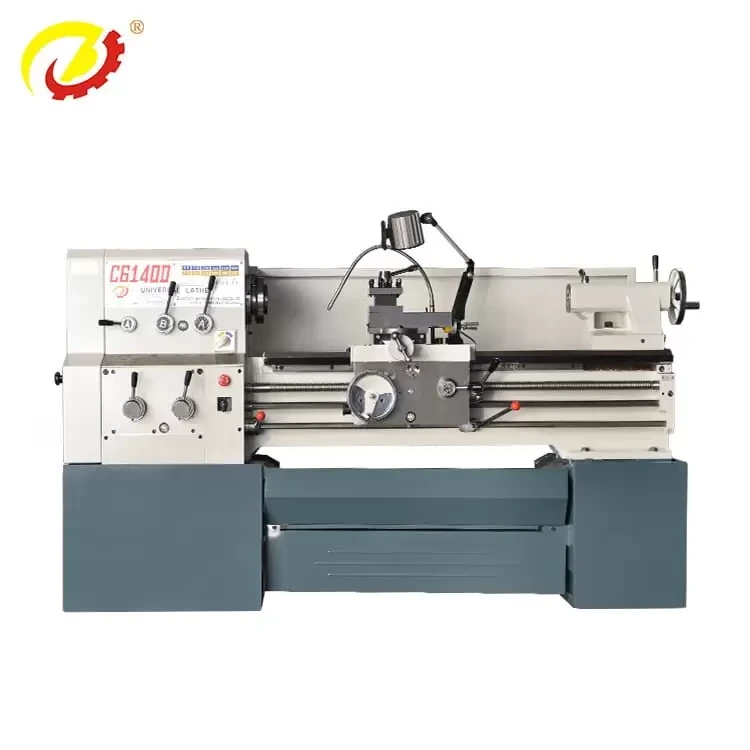

Torno manual de mesa oscilante de 400 mm – longitud de mecanizado de 1500 mm

Rendimiento principal(C6140D-1500)
1. Columpio sobre cama diámetro 400mm
2. Longitud de mecanizado de hasta 1500 mm.
3. Fuerte rendimiento para la base de fundición.
4. Distancia entre los rieles duros de hasta 320 mm.
5. La precisión del mecanizado es TI8
6. La redondez de la pieza de trabajo de mecanizado no supera los 0,01 mm.
7. La planitud de la pieza de trabajo de mecanizado no supera los 0,013 mm/Ø200milímetro
8. La superficie (Ra) no supera los 2,8 um
9. La consistencia del diámetro de mecanizado no supera los 0,018 mm/300 mm.
10. La máquina tiene alta precisión, bajo nivel de ruido, buena rigidez, nuevo estilo, etc.

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

    Torno manual de mesa oscilante de 400 mm – longitud de mecanizado de 1500 mm

    Rendimiento principal(C6140D-1500)
    1. Columpio sobre cama diámetro 400mm
    2. Longitud de mecanizado de hasta 1500 mm.
    3. Fuerte rendimiento para la base de fundición.
    4. Distancia entre los rieles duros de hasta 320 mm.
    5. La precisión del mecanizado es TI8
    6. La redondez de la pieza de trabajo de mecanizado no supera los 0,01 mm.
    7. La planitud de la pieza de trabajo de mecanizado no supera los 0,013 mm/Ø200milímetro
    8. La superficie (Ra) no supera los 2,8 um
    9. La consistencia del diámetro de mecanizado no supera los 0,018 mm/300 mm.
    10. La máquina tiene alta precisión, bajo nivel de ruido, buena rigidez, nuevo estilo, etc.

    400mm swing over bed manual lathe –1500mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Especificación principal

    Modelo C6140D-1500
    balanceándose sobre la cama 400milímetro
    Longitud máxima de la pieza de trabajo a mecanizar 1500milímetro
    Ancho de guía en cama 320milímetro
    Diámetro máximo de mecanizado en portaherramientas 240milímetro
    máx. Soporte de desplazamiento de herramientas en el eje Z 1380milímetro
    máx. Soporte de desplazamiento de herramientas en el eje X 220milímetro
    Barra a través del diámetro del material. Ø50milímetro
    máx. diámetro de giro en el sillín ////
    máx. Longitud de mecanizado en la silla ////
    Huso Altura del centro del husillo 200milímetro
    Conexión del husillo C6
    Diámetro del orificio del husillo Ø52milímetro
    Cono del orificio del husillo MT6
    Rango de velocidad del husillo 25-1600r/min 12 grados
    Contrapunto Forma cónica de la manga superior MT4
    Recorrido máximo de la manga de la cola 130milímetro
    Recorrido máximo horizontal del contrapunto ±10milímetro
    Roscas de tornillo Pasos métricos de los hilos 0,45-20 mm/r 30 modelos
    Pasos en pulgadas de las roscas 80-1-3/4n/1” 35 modelos
    Pasos del módulo de hilos 0,25-10 mm 25 modelos
    Pasos diametrales de las roscas Modelos 160-3-1/2 DP 30
    Modelo de motor de husillo YD132M-8/4-B5 3/4,5 kilovatios
    Modelo de correa de transmisión principal & Especificaciones 4-A-1900 mm, 4-A-2000 mm
    Motor Motor principal 3 / 4.5 KW
    Velocidad del motor principal 50Hz 1500 rpm
    Motor de bomba de refrigeración 90W
    Dimensión total (largo x ancho x alto) 1500 milímetro 2700mmx950mmx1200mm
    Peso neto 1600 kg

    Estándar de precisión

    Unidad:mm

    Articulo de INSPECCION estándar chino Estándar de fábrica
    Precisión de mecanizado IT8 IT8
    Precisión del mecanizado de redondez de la pieza de trabajo. 0.007milímetro 0.006milímetro
    Precisión del mecanizado de cilindricidad de la pieza de trabajo. 0,015 mm/Ф300 mm 0,013 mm/Ф200 mm
    Mecanizado de la superficie de la pieza de trabajo Ra3.2μm Ra2.8μm
    Mecanizado de planitud de la pieza 0,02 mm/300 mm 0,018 mm/300 mm

    400mm swing over bed manual lathe –1500mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

    Accesorios estándar de configuración

    Nombre Especificación Marca Observación
    Motor principal Motor asíncrono trifásico de 5,5 KW. Hecho en china
    Cojinete de husillo Grado de precisión5 Hecho en china
    Husillo de bolas del eje X /// Hecho en china
    Husillo de bolas del eje Z ///
    mandril manual 8 pulgadas (portabrocas de 3 mordazas de 200 mm) Hecho en china
    Componentes eléctricos Hecho en china

    Accesorios estándar:

    ¡No! Nombre Especificación QTY
    1 un conjunto de iluminacion 1 colocar
    2 Sistema de enfriamiento 32A-10001 1 colocar
    3 Montaje ajustable 3# 6 colocar
    4 Mandril de 3 mordazas KZ200 1 colocar
    5 Placa de tránsito del mandril de 3 mordazas 32D-09701 1 colocar
    6 Contrapunto D114 1 colocar
    7 pluma de contrapunto P326*4 1 colocar
    8 llave de doble cabeza 12×14 S91-1 1 colocar
    9 llave de doble cabeza 17×19 S91-1 1 colocar
    10 llave de doble cabeza 12×24 S91-1 1 colocar
    11 llave de una sola cabeza 30 S91-2 1 colocar
    12 llave de tubo cuadrada 12 S92-3 1 colocar
    13 Llave de una boca con tuerca ranurada 38-42 S93-1 1 colocar
    14 Llave de una boca con tuerca ranurada 45-52 S93-1 1 colocar
    15 Llave de una boca con tuerca ranurada 100-110 S93-1 1 colocar
    16 Llave de una boca con tuerca ranurada 115-130 S93-1 1 colocar
    17 llave hexagonal interior 5 S91-7 1 colocar
    18 llave hexagonal interior 6 S91-7 1 colocar
    19 llave hexagonal interior 8 S91-7 1 colocar
    20 llave hexagonal interior 10 S91-7 1 colocar
    21 Destornillador 150 1 colocar
    22 pistola de aceite YQ100 1 colocar
    23 Perno de pie M16×400;GB799-76 8 colocar
    24 Tuerca M16;GB52-76 8 colocar
    25 Lavadora 16;GB97-76 8 colocar
    26 Cinturón triangular 32A un modelo 1900 4 colocar
    27 Bloque de freno 32A-01041 2 colocar
    29 Cable de freno Ø2.8*1250 1 colocar

    Fecha técnica:

    1. manual de usuario de la máquina 1 colocar
    2. Certificación de máquinas 1 colocar

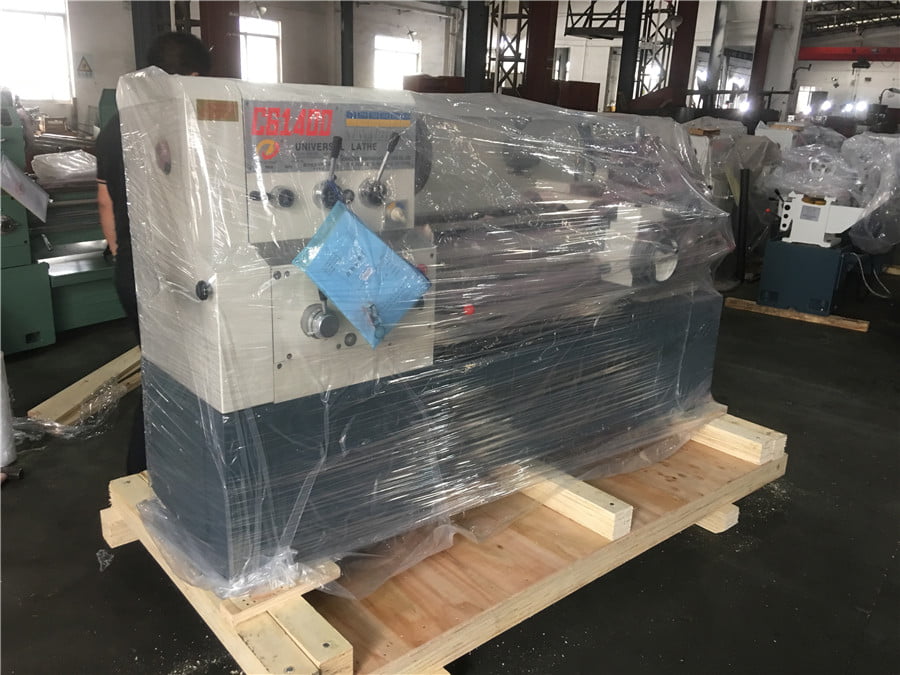

    3. Lista de embalaje 1 colocar
