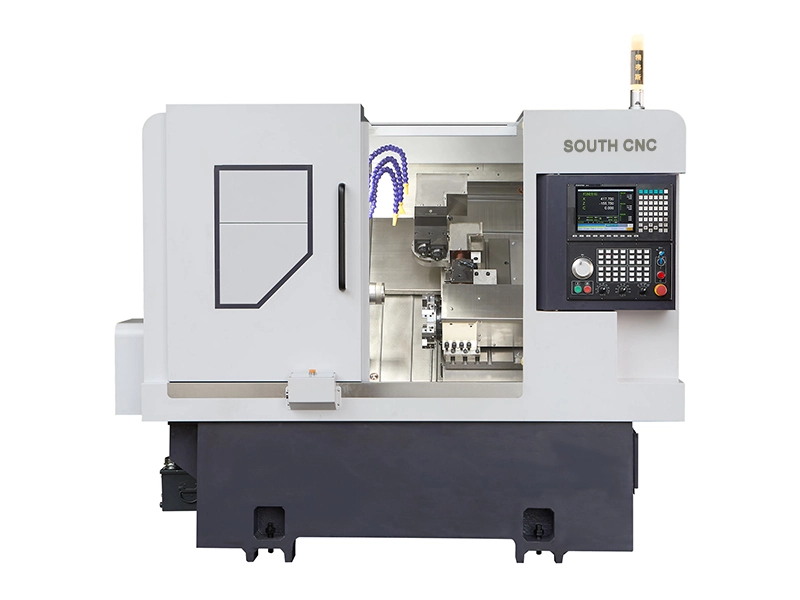

Centro de torneado CNC CK46SI para ranuras interiores en espiral
● Controlador SYNTEC de Taiwán
● Adopción de la estructura monolítica en L unida del banco del torno
● Puede procesar acero inoxidable, aleación de titanio y materiales de aleación de alta temperatura.
● La máquina tiene un buen rendimiento, alta precisión, bajo nivel de ruido, nuevo estilo, etc.
Actuación principal
◉ Diámetro del torno oscilante 400mm
◉ Longitud máxima de giro 380 mm
◉ La base de fundición de una pieza y la cama inclinada mantienen un buen rendimiento estable de la máquina.
◉ Diámetro del husillo: 56 mm
◉ Herramientas mecánicas vivas hasta un máximo de 5000 RPM y velocidad de trabajo hasta 3500 RPM, las herramientas vivas se pueden fijar en grados de cero a 90 grados.
◉ Rendimiento de herramientas vivas principalmente para el mecanizado de ranuras internas en espiral
◉ Controlador SYNTEC de Taiwán
◉ Adopción de la estructura monolítica en L unida de la bancada del torno
◉ Puede procesar acero inoxidable, aleación de titanio y materiales de aleación de alta temperatura.
◉ La máquina tiene un buen rendimiento, alta precisión, bajo nivel de ruido, nuevo estilo, etc.
Especificación principal
Modelo de torno | CK46SI | |
Capacidad de mecanizado | Diámetro máximo de giro sobre el torno | Ø400mm |
Diámetro máximo de giro | Ø160 mm | |
Longitud máxima de giro | 380 mm | |
Husillo principal | Altura del centro del husillo desde el suelo | 1080 mm |
Nariz de husillo | A2-5 | |
Diámetro del orificio del husillo | Ø56mm | |
Diámetro máximo del material de la barra | Ø45 mm | |
Velocidad máxima del husillo | Máx.4500r/min | |
Potencia/par del motor del husillo | 7,5 kW/47 Nm | |
Servo Torre | Torreta servo MK-63RSV-8T | -(opcional) |
Mecánico | Herramientas vivas | 2 |
Velocidad de trabajo | 0-3500 rpm | |
Alimentación del eje X/Z/Y | Velocidad máxima de viaje rápido | 24 m/min |
Potencia/par del motor del eje X/Z/Y | Yaskawa 1,3 kW/8,34 Nm | |
Tornillos de bolas de grado C3 para eje X/Z | 32/32 | |
Rieles guía de rodillos del eje X/Z | 35/35 | |
Recorrido máximo del eje X | 1000 mm | |
Recorrido máximo del eje Z | 400 mm | |
Especificaciones del equipo | Peso neto de la máquina | 2600 kilos |
Potencia total de la máquina | 12 kW | |
Máquina L x An x Al | 2100x1580x1800 | |
Elementos opcionales
(Estándar ● Opcional ○)
Elemento de configuración | CK46 | |
Huso | Husillo mecánico | ● |
husillo eléctrico | ○ | |
Sistema de control | Sistema CNC de nueva generación | ● |
Eje de alimentación | Yaskawa | ● |
SYNTEC | ○ | |
Reprimición | Mandril de tracción trasera | ● |
Cabezal de potencia | Cabezal de accionamiento de tornillo interno | ● |
Cabezal de accionamiento lateral/extremo | ○ | |
Torreta | 8 estaciones de trabajo | ○ |
12 estaciones de trabajo | ○ | |
Equipo auxiliar | Dispositivo de recogida de piezas | ○ |
Dispositivo de alimentación | ○ | |
Transportador de virutas | ○ | |
Robot automatizado | ○ | |
Separador de neblina de aceite | ○ | |
SOUTH lathe es un fabricante profesional de máquinas CNC de máquinas herramienta combinadas de torneado, fresado, taladrado, roscado y tallado.
