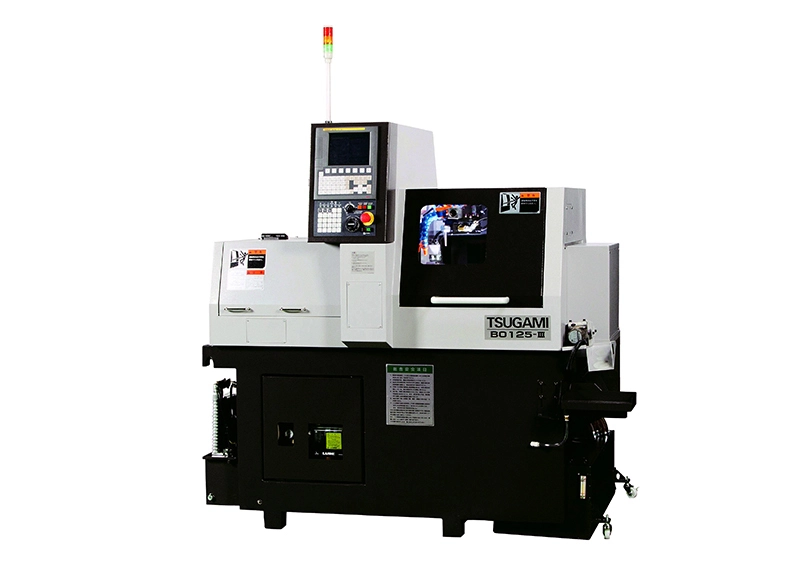

Torno Suizo de 5 Ejes con Mecanizado Simultáneo Frontal & Posterior B0125-III 1

Torno Suizo de 5 Ejes con Mecanizado Simultáneo Frontal & Posterior B0125-III 2

Torno Suizo de 5 Ejes con Mecanizado Simultáneo Frontal & Posterior B0125-III 3

Torno Suizo de 5 Ejes con Mecanizado Simultáneo Frontal & Posterior B0125-III

Por el puesto de herramientas dedicado para el mecanizado posterior, frontal & El mecanizado simultáneo es posible y más productivo que una máquina de 4 ejes.

Diámetro de la barra de trabajo:

Ø3~Ø12mm

Diámetro del orificio del husillo principal:

Ø16mm

Velocidad del husillo principal:

200~12.000 rpm

consulta

Escribe una reseña

Introducción

● Por el puesto de herramientas dedicado para el mecanizado posterior, frontal & El mecanizado simultáneo es posible y más productivo que una máquina de 4 ejes.

● El buje guía giratorio de accionamiento directo opcional proporciona alta velocidad y mecanizado preciso. Precisión geométrica, precisión dimensional y rugosidad de la superficie mejoradas con alta velocidad y funcionamiento silencioso.

● Acortar la cadena del proceso de fabricación del producto durante la producción y mejorar la eficiencia de la producción; reducir el número de tiradas en el proceso de procesamiento, mejorando así la precisión del procesamiento; diseño de producto exquisito, producción exquisita y reducción de costos de producción, reducción de costos de producción

IMG_7122


característica

Torno Suizo de 5 Ejes con Mecanizado Simultáneo Frontal & Posterior B0125-III 6

La herramienta transversal opcional de 3 ejes y 4 ejes proporciona roscado rígido, roscado rígido frontal y roscado rígido posterior. La velocidad máxima de la herramienta transversal aumenta (máx. 8.000 min-1).

Torno Suizo de 5 Ejes con Mecanizado Simultáneo Frontal & Posterior B0125-III 7

La pieza de trabajo corta opcional mejora la precisión del procesamiento y reduce el desperdicio de materia prima.

Torno Suizo de 5 Ejes con Mecanizado Simultáneo Frontal & Posterior B0125-III 8

Torno especializado para mecanizar componentes microprecisos. Ampliamente utilizado en la industria automotriz, industria de la joyería, industria de la fotografía, industria de las comunicaciones, etc.

Especificación principal

Modelo		B0125-III
Capacidad de la máquina	Diámetro de la barra de trabajo	Ø3~Ø12mm
	máx. longitud de mecanizado	Gremio estacionario de 210 mm; casquillo guía giratorio de 135 mm; Casquillo de gremio de conducción directa eléctrica de 170 mm; 45/60-Guía sin casquillo*2
	Diámetro del orificio del husillo principal	Ø16mm
	máx. Diámetro de perforación del husillo principal	Ø7mm
	máx. Diámetro de roscado del husillo principal	M6x1mm
	máx. Diámetro de sujeción del husillo trasero	Ø12mm
	máx. Diámetro de perforación del husillo trasero	Ø7mm
	máx. Diámetro de roscado del husillo trasero	M8
	máx. Diámetro de perforación transversal	Ø6mm(Opción)
	máx. Diámetro de roscado cruzado	M5 x 0,8 mm (opción)
	máx. Diámetro del cortador ranurador del husillo de la herramienta.	Ø30mm(Opción)
	máx. Diámetro de perforación posterior	Ø6mm(Opción)
	máx. Diámetro de roscado posterior	M5 (opción)
Máquina	Velocidad del husillo principal	200~1,2000r/min
	Velocidad del husillo trasero	200~1,2000r/min
	Velocidad del casquillo guía giratorio	200~ 8.000 rpm: casquillo guía giratorio tipo portador; 200~12.000 rpm: casquillo guía giratorio de accionamiento directo
	Velocidad del husillo de la herramienta	200 a 8000 r/min (opcional)*1 (velocidad nominal 7000 r/min)
	Capacidad total de almacenamiento de herramientas (Estándar / Máx. : Opción)	21
	Tamaño de herramienta	12mm x 12mm x 85mm
	Velocidad de avance rápido	32 m/min (X 1:24 m/min)
	Eje controlado (ejes lineales)	5 ejes
Conversión de velocidad del motor	husillo principal	2.2/3.7kilovatios
	Husillo trasero	2.2/3.7kilovatios
	Eje	1.0 KW (X1, X2, Y1, Z1, Z2)
	taladro cruzado	1,0 kilovatios (opción)
	Bomba de refrigerante	0.25 KW
	Bomba de aceite lubricante	3 W
Fuente de alimentación y otros.	Peso neto	1.850 kilogramos
	Requisito de fuente de energía	11 kvá
	Requerimiento de aire comprimido	0,4 MPa o superior
	Tasa de descarga de aire	50NL/min
	Capacidad del tanque de refrigerante	120 L
	Longitud x anchura x altura	2,125 x 1,135 x 1,700

Nota *1: Velocidad del cabezal eléctrico: cuando la velocidad común sea superior a 7000 r/min, no lo utilice durante mucho tiempo.

Nota *2: Gremio estacionario, casquillo guía sin casquillo, casquillo guía giratorio de husillo, casquillo gremial de accionamiento eléctrico directo es opcional.

Nota *3: Casquillo de guía giratoria del husillo, casquillo de gremio de accionamiento eléctrico directo es opcional.

Nota *4: Existen restricciones según opciones como descarga frontal, etc.
