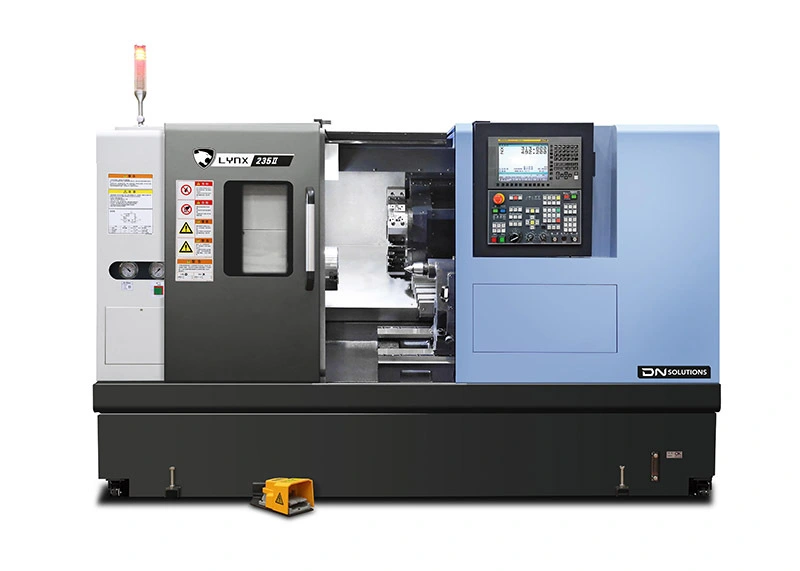

Centro de torneado CNC compacto de 6/8 de pulgada, tornos centrales de torneado de 3 ejes

Este modelo es una nueva generación de centro de torneado horizontal compacto con una estructura de bancada de máquina con mayor rigidez y estabilidad, equipado con un husillo de alto par de 18,5 kW que puede manejar todo, desde mecanizado de alta precisión hasta producción en masa. Satisfacer las necesidades de producción de diferentes clientes.

Velocidad del husillo principal:

4000 rpm

consulta

Escribe una reseña

Introducción

● Este modelo es una nueva generación de centro de torneado horizontal compacto con una estructura de bancada de máquina con mayor rigidez y estabilidad, equipado con un husillo de alto par de 18,5 kW que puede manejar todo, desde mecanizado de alta precisión hasta producción en masa. Satisfacer las necesidades de producción de diferentes clientes.

Dnm 5705

Rendimiento principal

● Máx. Columpio sobre cama diámetro 510mm

● máx. Columpio sobre cama inclinada diámetro 290 mm

● Diámetro de mecanizado de barra 65 mm.

● máx. Velocidad del husillo 4000 r/min

● máx. Potencia del motor del husillo 18,5 kw.

● máx. Par del motor del husillo 176,7 N.m

● máx. Viaje a alta velocidad para el eje X: 30 m/min

● máx. Viaje a alta velocidad para el eje X: 36 m/min

Parámetros técnicos

Nombre	Tema	Unidad	Lince 235II
Capacidad de mecanizado	máx. Diámetro de giro sobre la cama	milímetro	510
	máx. Girar sobre el diámetro de la cama inclinada.	milímetro	290
	Recomendar diámetro de mecanizado	milímetro	210
	máx. Diámetro de mecanizado	milímetro	320
	Mamá. Longitud de mecanizado	milímetro	525
	Diámetro de mecanizado de la barra	milímetro	65
Huso	máx. Eje de velocidad	r/min	4000
	Nariz del husillo	ASA	A2 #6
	Cojinete del husillo (delantero/trasero)	milímetro	110 / 100
	Diámetro del orificio pasante del husillo	milímetro	76
	Par del husillo	Nuevo Méjico	176.7
	¡Min! Ángulo de indexación del husillo (eje C)	-	-
Alimentación por eje	Viaje del eje X	milímetro	175
	Viaje del eje Z	milímetro	550
	Recorrido del eje C	-	-
	Viaje de alta velocidad del eje X	m/min	30
	Viaje de alta velocidad del eje Z	m/min	36
	Viaje de alta velocidad del eje C	rpm	-
Torreta	Posiciones	S t	12
	Tanque de herramientas Dim.	milímetro	25x25
	Herramienta de mandrinar Dim.	milímetro	40
	Tiempo de indexación (cerca del tiempo de transferencia de herramienta)	s	0.15
	Velocidad de las herramientas vivas	rpm	-
Contrapunto	Diámetro del dedal	milímetro	65
	Dedal cónico (dedal viviente)		MT#4
	viaje dedal	milímetro	80
	máx. Fuerza de empuje del dedal	kN	3.6
Motor	Motor de husillo	kilovatios	18.5/15
	Servomotor del eje X	kilovatios	1.8
	Servomotor del eje Z	kilovatios	1.8
	Motor de herramienta viva	kilovatios	-
Caballo de fuerza	Caballo de suministro de energía (potencia nominal)	kvá	19.54
Dimensión de la máquina	Longitud de la máquina	milímetro	2795
	Ancho de la máquina	milímetro	1620
	Altura de la máquina	milímetro	1650
	Peso de la máquina	kg	3500

Configuración estándar de la máquina

● Mandril y cilindro hidráulicos

● Mandíbulas suaves

● Interruptor de inspección para sujeción del mandril

● dedal viviente

● Portaherramientas estándar (portaherramientas y herramienta ER)

● Unidad de poder hidráulico

● Equipo de suministro de fluido de corte.

● Equipos de lubricación

● Cubierta de acero para prevención de virutas y enfriamiento

● luz de trabajo

● Luz de estado de 3 colores

● Interruptor de pie

● Dispositivo de bloqueo de puerta delantera

● Placa de advertencia de seguridad

● Pernos niveladores & Cuernos

● Caja de herramientas aleatoria (incluidas herramientas pequeñas para la operación)

● Instrucciones de funcionamiento de la máquina y manuales de piezas.

Elementos opcionales

● Transportadores de virutas y recolectores de virutas.

● Bomba de refrigerante

● Mandíbulas duras

● Apagado automático

● airsoft

● Desnatador de aceite

● Portaherramientas y juegos de mandrinado adicionales

● Dispositivo de limpieza y soplado de garras.

● Puerta automática

● mandril especial

● Receptor

● Transportador de piezas

● Colector de niebla de aceite
