ما هي آلة مخرطة CNC؟ كيف تعمل؟

ما هي آلة مخرطة CNC؟

تُستخدم آلات المخرطة CNC، المعروفة أيضًا باسم آلات مخرطة التحكم العددي بالكمبيوتر، لتشكيل المواد الخام مثل المعدن أو الخشب أو البلاستيك إلى الأشكال أو الأشياء المرغوبة. تستخدم هذه الآلة متعددة الاستخدامات برامج التصميم بمساعدة الكمبيوتر (CAD) للتحكم في الأدوات والحركات ومعالجتها، مما يؤدي إلى إنتاج فعال ودقيق.

نشأت آلة المخرطة في الثورة الصناعية، وقد تطورت بمرور الوقت، حيث تم دمج التقنيات المتقدمة لتعزيز قدراتها وأدائها. أصبحت آلات المخرطة CNC جزءًا مهمًا من الصناعة التحويلية، مع العديد من التطبيقات في مختلف الصناعات، بما في ذلك السيارات والفضاء والإلكترونيات.

What is CNC lathe machine?How does it work?-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

كيف تعمل آلة مخرطة CNC؟

ماكينات مخرطة CNC استخدام برامج ومحركات متقدمة للتحكم في حركة أدوات القطع، مما يسمح بتشكيل المواد بشكل دقيق وقابل للتكرار. تبدأ العملية ببرنامج CAD، حيث يتم إنشاء تصميم رقمي للكائن. يقوم هذا البرنامج بعد ذلك بترجمة التصميم إلى سلسلة من الرموز الرقمية تسمى رموز G، والتي يتم إرسالها بعد ذلك إلى وحدة التحكم بالجهاز.

تعمل وحدة التحكم، المعروفة أيضًا باسم دماغ الآلة، كوسيط بين المشغل والآلة. فهو يفسر رموز G ويحولها إلى حركات مادية لمكونات الجهاز. تتحكم هذه الحركات في سرعة الأدوات وموضعها وعمق القطع، مما يؤدي إلى عملية إنتاج دقيقة وفعالة.

تتكون آلة المخرطة CNC من أربعة مكونات رئيسية: السرير، غراب الرأس، جهاز العمل، وآلية التغذية. السرير هو قاعدة الماكينة، حيث يوفر الدعم والصلابة للمكونات الأخرى. يتميز غراب الرأس بمحرك يحرك المغزل، والذي يحمل المادة التي يتم تشكيلها. جهاز تثبيت العمل، المعروف أيضًا باسم ظرف الظرف، يثبت المادة بقوة في مكانها لمنعها من التحرك أثناء عملية القطع. وأخيرًا، توفر آلية التغذية الحركات اللازمة لأدوات القطع.

أنواع ماكينات المخرطة CNC

هناك نوعان أساسيان من آلات مخرطة CNC: ذات محورين ومتعددة المحاور. تعتبر الماكينات ذات المحورين أبسط وأكثر استخدامًا في عمليات الإنتاج، بينما توفر الماكينات متعددة المحاور المزيد من المرونة والدقة.

تعمل مخرطة CNC ذات المحورين على تحريك أدوات القطع في اتجاهين: المحور X والمحور Z. يتحرك المحور X أفقيًا، بينما يتحرك المحور Z عموديًا، مما يتحكم في عمق القطع. ويمكن لهذه الآلات إنتاج أشكال مختلفة، مثل الأسطوانات والمخاريط والخيوط، ولكنها تقتصر على الأشكال المسطحة بسبب حركتها ذات المحورين.

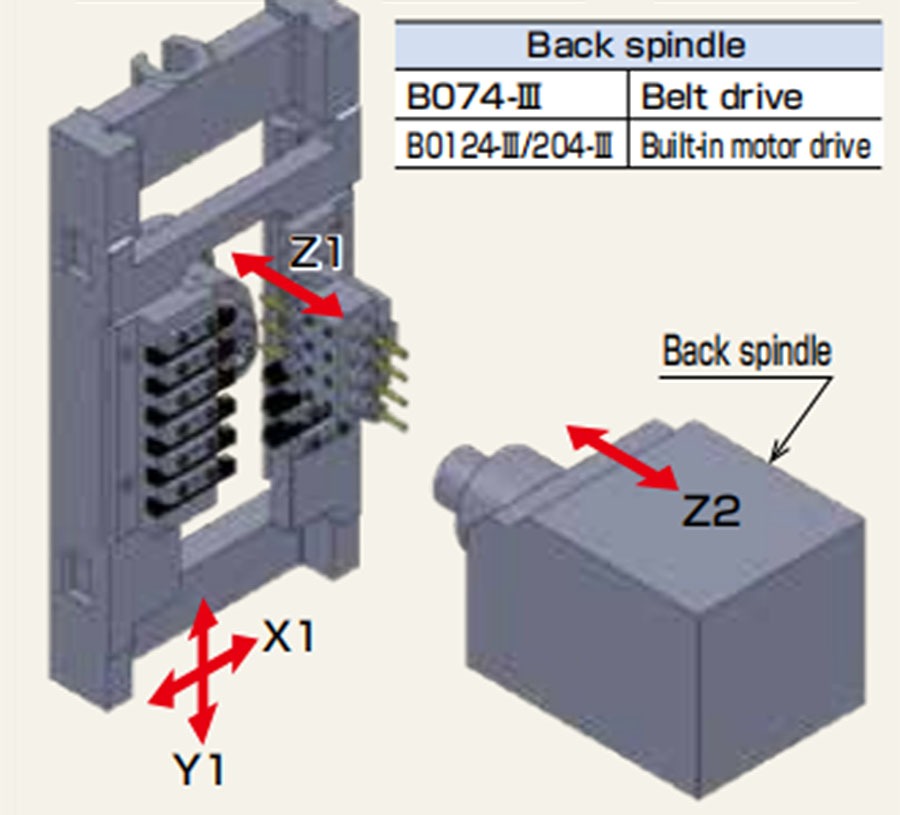

من ناحية أخرى، تحتوي آلات مخرطة CNC متعددة المحاور على محاور إضافية (Y، A، وB) تسمح بعمليات قطع أكثر تعقيدًا وتعقيدًا. يسمح المحور Y بالحركات الزاوية، بينما يسمح المحوران A وB بالحركات الدورانية، مما يؤدي إلى المزيد من الأشكال ثلاثية الأبعاد. تعتبر هذه الآلات مثالية لتصنيع الأجزاء والمكونات المعقدة المستخدمة في صناعات مثل الطيران والصناعات الطبية.

فوائد استخدام آلة مخرطة CNC

إحدى الفوائد الرئيسية لاستخدام آلة مخرطة CNC هي قدرتها على إنتاج أجزاء دقيقة وموحدة باستمرار. نظرًا لأنه يتم التحكم في الآلة عن طريق برنامج كمبيوتر، فإن هناك مساحة ضئيلة للخطأ البشري، مما يؤدي إلى تقليل الهدر ودقة أعلى. وهذا يؤدي إلى زيادة الإنتاجية وتقليل تكاليف الإنتاج على المدى الطويل.

علاوة على ذلك، توفر آلات المخرطة CNC أيضًا سرعة إنتاج أعلى مقارنةً بآلات المخرطة اليدوية. إن حركات أدوات القطع التي يتم التحكم فيها بواسطة الكمبيوتر تضمن تنفيذ عملية التشكيل بسرعة وكفاءة، مما يقلل وقت الإنتاج بشكل كبير.

إن استخدام آلات المخرطة CNC يضمن أيضًا بيئة عمل أكثر أمانًا للمشغلين. مع الآلات اليدوية، يجب على المشغل التعامل مع المواد التي يتم تشكيلها، مما يجعلها أكثر عرضة للحوادث. تعمل ماكينات المخرطة CNC على التخلص من هذا الخطر عن طريق استخدام العمليات الآلية، مما يقلل من المشاركة الجسدية للمشغل.

What is CNC lathe machine?How does it work?-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

تطبيقات ماكينات المخرطة CNC

تلعب آلات المخرطة CNC دورًا حاسمًا في الصناعة التحويلية، مع تطبيقات مختلفة في مجموعة واسعة من الصناعات. أحد التطبيقات الرئيسية هو إنتاج المكونات المعدنية المستخدمة في صناعة السيارات. تُستخدم هذه الآلات لتشكيل أجزاء المحرك ومكونات ناقل الحركة والأجزاء المعدنية المهمة الأخرى بدقة وسرعة.

تُستخدم آلات المخرطة CNC أيضًا على نطاق واسع في صناعة الطيران، حيث تكون الدقة والإحكام في غاية الأهمية. تستخدم هذه الآلات لتصنيع الأجزاء المعقدة والمعقدة لمحركات الطائرات والمكونات الأخرى مثل أجهزة الهبوط وأسطح التحكم والأجزاء الهيكلية.

في الصناعة الطبية، يتم استخدام آلات مخرطة CNC لإنتاج الأجهزة والأدوات الطبية ذات الأبعاد والأشكال الدقيقة. ولعبت هذه الآلات أيضًا دورًا مهمًا في إنتاج الأطراف الاصطناعية والمزروعات، مما سمح بتصميمات مخصصة ودقيقة لكل مريض.

بالإضافة إلى هذه الصناعات، تمتلك آلات المخرطة CNC أيضًا تطبيقات في إنتاج المكونات الإلكترونية، مثل أجزاء الكمبيوتر، وأجزاء الهواتف الذكية، ولوحات الدوائر. إن سرعة ودقة هذه الآلات تجعلها مثالية لإنتاج هذه الأجزاء الصغيرة والمعقدة، مما يساهم في تقدم التكنولوجيا.

شركة قوانغتشو الجنوبية لأدوات الآلات المخرطة المحدودة يقع في منطقة بانيو، منطقة تطوير التكنولوجيا العالية في قوانغتشو، مقاطعة قوانغدونغ، الصين. أنشئت لأكثر من 20 عاما. يشمل نطاق أعمال الشركة تصميم وتصنيع وبيع وتصدير سلسلة من منتجات الأدوات الآلية وملحقاتها، بالإضافة إلى المنتجات الكهروميكانيكية الأخرى. في الوقت الحاضر، تنتج الشركة بشكل رئيسي مركز تصنيع مخرطة CNC وآلة مخصصة، آلة مخرطة CNC ذات سرير مائل طفيف ,آلة مخرطة CNC, آلة مخرطة يدوية ، آلة مخرطة صغيرة وغيرها من المنتجات، والتي تباع بشكل رئيسي إلى أوروبا وأمريكا والمملكة المتحدة وألمانيا وأماكن أخرى.

تمتلك الشركة فريقًا فنيًا قويًا من شركات إنتاج الأدوات الآلية المملوكة للدولة على نطاق واسع، وتوفر لهم آلية الإدارة المرنة مساحة للاستفادة الكاملة من مواهبهم. شركتنا لديها أيضا مصنع التروس، مصنع المعالجة الميكانيكية، مصنع التجميع، مصنع أدوات آلة CNC، فضلا عن محطة المعالجة الحرارية. يمكننا تقديم خدمات تصميم OEM وتصنيع التصميم الشخصي لأي عميل من جميع أنحاء العالم.

What is CNC lathe machine?How does it work?-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

ما هي أساسيات مخرطة CNC؟

1. المغزل والظرف: المغزل هو المكون الدوار الرئيسي للمخرطة، وهو المسؤول عن إمساك قطعة العمل وتدويرها. يتم تثبيت ظرف الظرف على المغزل ويثبت قطعة العمل في مكانها بشكل آمن.

2. السرير: السرير هو الهيكل الأفقي الذي يدعم غراب الرأس، وغراب الذيل، والعربة. كما أنها توفر منصة مستقرة لمكونات المخرطة.

3. العربة: العربة عبارة عن منصة متحركة توضع على السرير وتحتوي على أداة القطع وعمود الأداة. يمكن أن تتحرك على طول السرير، مما يسمح بالتدوير الدقيق لقطعة الشغل.

4. غراب الرأس: يقع غراب الرأس في الطرف الأيسر من السرير ويحتوي على المغزل وآلية القيادة. وهي مسؤولة عن قيادة قطعة العمل والتحكم في سرعة دورانها.

5. غراب الذيل: يقع غراب الذيل في الطرف الأيمن من السرير ويوفر الدعم لقطع العمل الطويلة من خلال نقطة مركزية أو مركز مباشر.

6. عمود الأداة: يحمل عمود الأداة أداة القطع في مكانها ويسمح بسهولة ضبط الأداة وتحديد موضعها.

7. لوحة التحكم: لوحة التحكم هي المكان الذي يقوم فيه المشغل بإدخال التعليمات والأوامر التي يجب على مخرطة CNC اتباعها. ويحتوي على الكمبيوتر وبرامج التحكم وأجهزة الإدخال مثل لوحة المفاتيح والماوس.

8. أدوات القطع: تستخدم مخارط CNC مجموعة متنوعة من أدوات القطع لإجراء عمليات مثل الخراطة والحفر والخيوط. يتم تثبيت الأدوات على عمود الأداة ويمكن تغييرها لتلائم احتياجات القطع المختلفة.

9. أجهزة تثبيت العمل: يتم تثبيت قطع العمل في مكانها على المخرطة باستخدام أجهزة تثبيت العمل مثل خراطيش أو أطواق أو ألواح الواجهة. توفر هذه الأجهزة قبضة آمنة على قطعة العمل لمنعها من الانزلاق أثناء التشغيل الآلي.

10. نظام التبريد: لمنع ارتفاع درجة الحرارة وضمان التشغيل السلس، تم تجهيز مخارط CNC بنظام تبريد. يقوم هذا النظام بضخ سائل التبريد، مثل الزيت أو الماء، إلى أداة القطع وقطعة العمل أثناء المعالجة.
