مخرطة سويسرية خاصة ذات 5 محاور مع جلبة توجيه بدون B0385L-III 1

مخرطة سويسرية خاصة ذات 5 محاور مع جلبة توجيه بدون B0385L-III 2

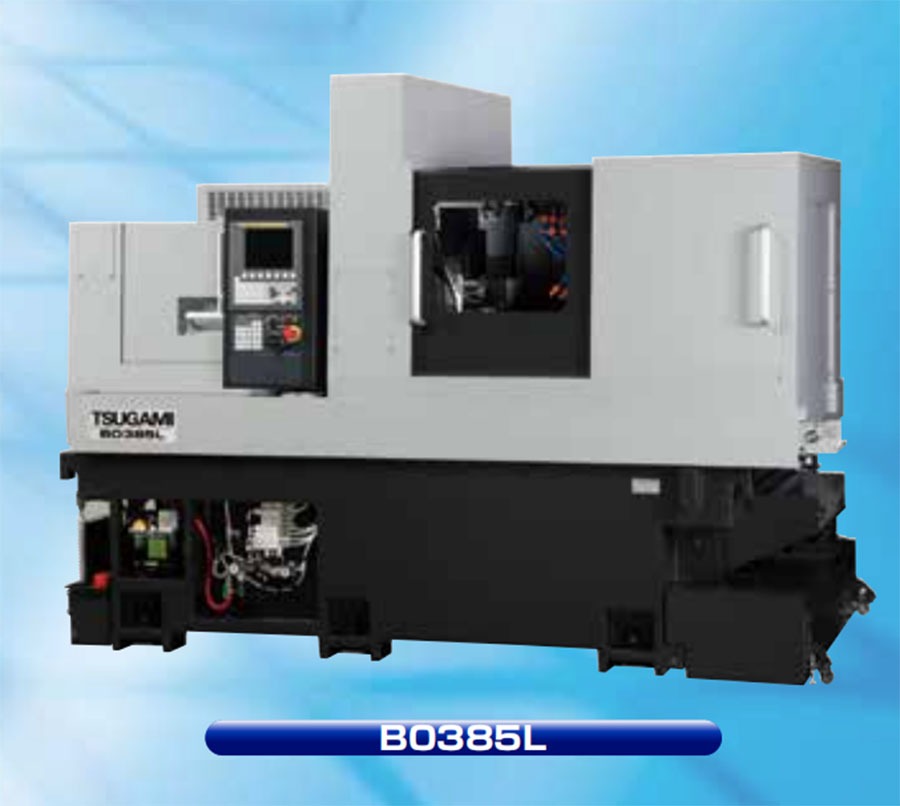

مخرطة سويسرية خاصة ذات 5 محاور مع جلبة توجيه بدون B0385L-III

الأداء الرئيسي:

1 قطر شريط العمل: ø 8 ~ø 38 مم

2 قطر ثقب المغزل الرئيسي: ø 43.6 مم

3 سرعة المغزل الرئيسية : 200~ 6 ,000 ص / دقيقة

4 مخرطة CNC ذات 5 محاور من النوع السويسري

استفسار

أكتب مراجعة

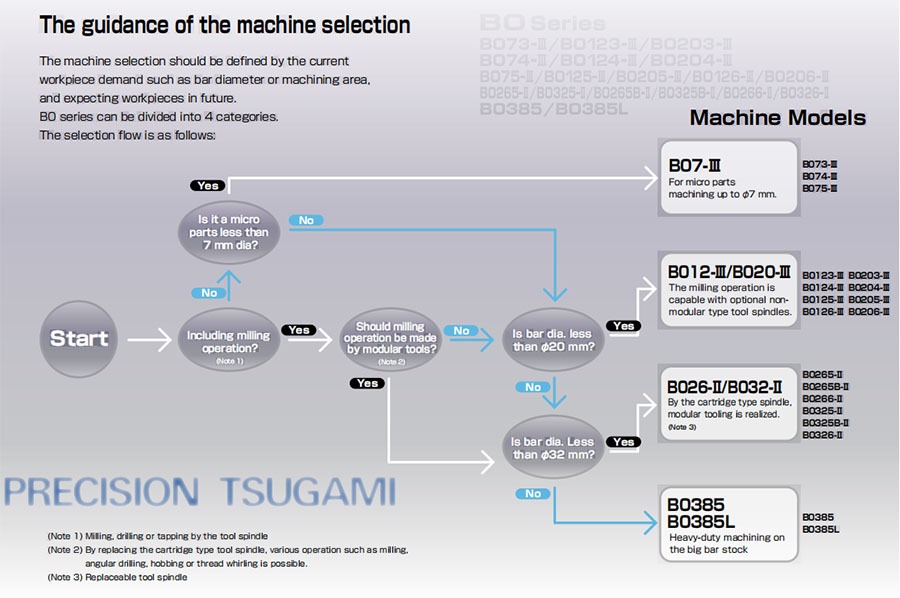

مقدمة

1. إنتاج متغير يتوافق مع قطع العمل ذات الشكل المعقد. إن المعالجة المتداخلة بواسطة المغازل الرئيسية والخلفية تحقق إنتاجية عالية

2. يعتمد هيكل الفتح والإغلاق الخاص بشركة TSUGAMI لاستبدال المفتاح التقليدي وتحسين استدارته الحقيقية.

3. "المغزل المزدوج" الفريد من نوعه من TSUGAMI يتيح التشغيل الآلي للخدمة الشاقة ويقصر طول البقايا. يتم تمكين التشغيل الآلي للخدمة الشاقة بواسطة المغزل المزدوج، وزيادة الإنتاجية.

4. استخدام المبرد القابل للذوبان في الماء يزيل خطر الحريق ويولد دخانًا زيتيًا أقل حتى أثناء التشغيل الآلي للخدمة الشاقة. طول البقايا القصير (طول البقية = 150 مم + طول قطعة العمل)

5. إن استخدام الأكمام الموصلة (الخيار) يتيح معالجة عالية السرعة وعالية الدقة، وتشغيل عالي السرعة ومستقر، وتحسين دقة الشكل، ودقة الأبعاد، والانتهاء من السطح.

6. مجهزة ببرامج جديدة لتقصير دورة المعالجة وتحسين دقة المعالجة وتحسين الراحة .

7. قاعدة صب قطعة واحدة وسرير مائل يحافظان على أداء جيد ومستقر للآلة.

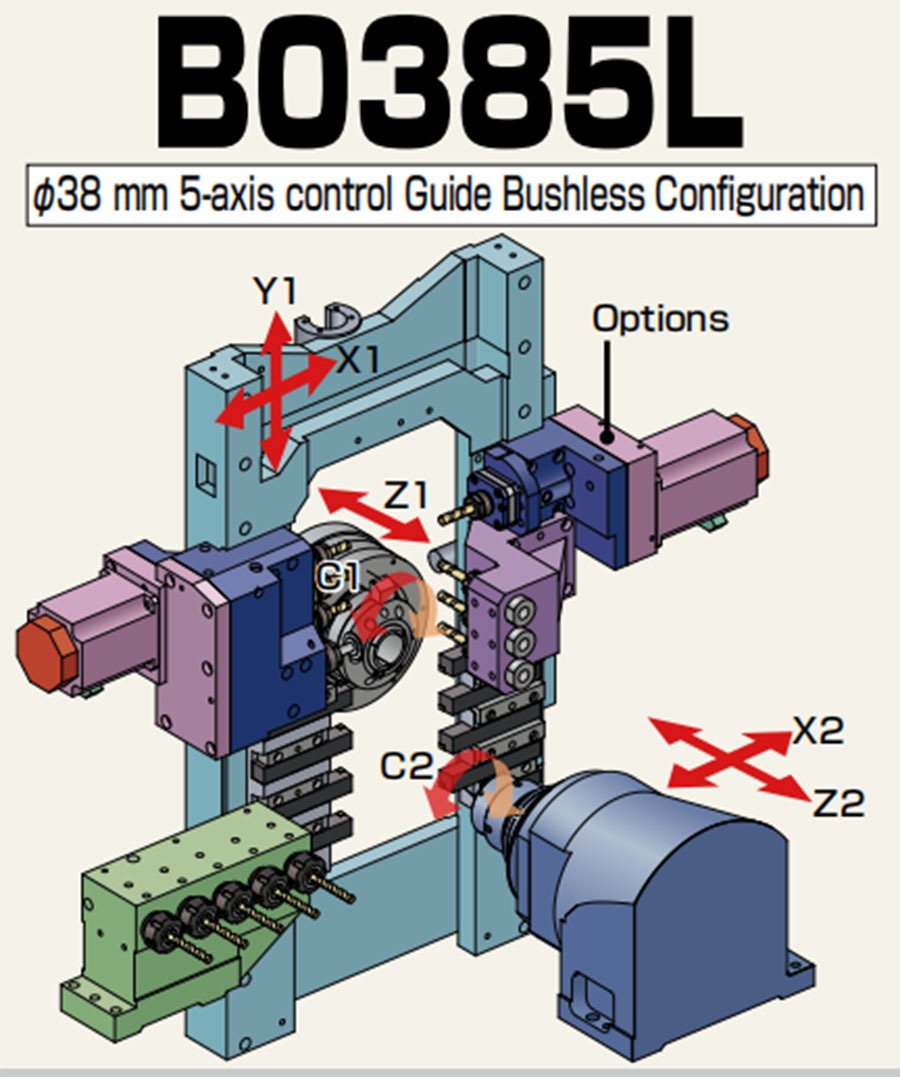

أمام & العودة بالقطع المتزامن

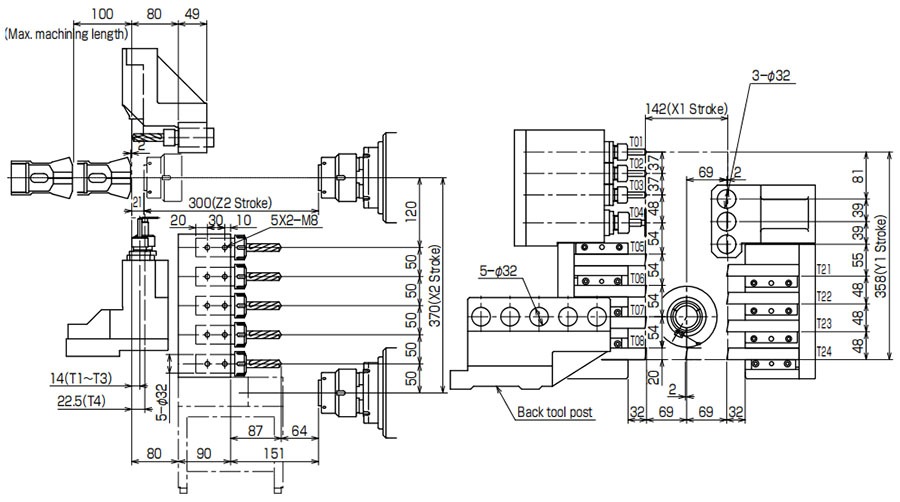

منطقة الأدوات

ظهور

اجمع الطبطبات وجلبة التوجيه وفقًا لمواصفات Tsugami القياسية

		B0385L-III
ظرف كوليت المغزل الرئيسي		2601-3233
تشاك كوليت المغزل الخلفي		2601-5233
جلبة دليل	نوع الناقل	—
	نوع القيادة المباشرة	—

المواصفات الرئيسية

نموذج		B0385L-III
قدرة الآلة	قطر شريط العمل	Ø8 ~ Ø38 ملم
	الحد الأقصى لقطر رمي المغزل الخلفي	Ø38 ملم
	(ماكس). طول بالقطع	100 مم - آلة خاصة مع مجموعة أدوات توجيه أقل
	قطر ثقب المغزل الرئيسي	قطر 43.6 ملم
	قطر ثقب المغزل الخلفي	Ø39 ملم
	(ماكس). قطر حفر المغزل الرئيسي	Ø13 ملم
	(ماكس). قطر التنصت على المغزل الرئيسي	M12
	(ماكس). قطر حفر المغزل الخلفي	Ø12
	(ماكس). قطر التنصت على المغزل الخلفي	M12
	Max.Tool المغزل الحفر العميق قطر الدائرة	Ø10m- عمود الأدوات الأمامي / عمود الأداة الخلفي/عمود الأداة الخلفي
	ماكس.أداة قطر التنصت المغزل	M8- عمود الأدوات الأمامي/ عمود الأداة الخلفي/عمود الأداة الخلفي
	(ماكس). أداة قطع الشق المغزل ضياء.	قطر 45 ملم
آلة	سرعة المغزل الرئيسية	200-6,000 دورة/دقيقة
	سرعة المغزل الخلفي	200 إلى 7000r/دقيقة
	سرعة جلبة الدليل الدوار	200 - 6,000 دورة / دقيقة
	سرعة دوران الأداة	200 إلى 6000 دورة/دقيقة (السرعة المقدرة 4800 دورة/دقيقة)
	إجمالي سعة تخزين الأدوات (قياسي / بحد أقصى. : خيار)	20/31
	حجم الأداة	16 × 16 مم، 20 × 20 مم (مقطوع فقط)
	معدل اجتياز سريع	32 م/دقيقة (X 1,Y1,Z1): 24 م/دقيقة)(X2:32 م/دقيقة)
	محور التحكم (المحاور الخطية)	5 محاور
تحويل سرعة المحرك	المغزل الرئيسي	7.5/11 KW
	المغزل الخلفي	كو3.7/5.5
	محور	Y2:0.5kW;X1,Y1,Z1,X2,Z2:0.75kW
	الحفر المتقاطع	عمود الأدوات الأمامي: 1.0 كيلو واط؛ عمود الأداة الخلفي: 1.4 كيلو واط عمود الأداة الخلفي: 1.4 كيلو واط
	مضخة المبرد	0.4 KW
	مضخة زيت التشحيم	3 W
إمدادات الطاقة وغيرها	الوزن الصافي	كغ4950
	متطلبات مصدر الطاقة	كيلو فولت أمبير22.4
	متطلبات الهواء المضغوط	0.4 ميجا باسكال أو أعلى
	معدل تفريغ الهواء	100 لتر/دقيقة
	سعة خزان سائل التبريد	195 L

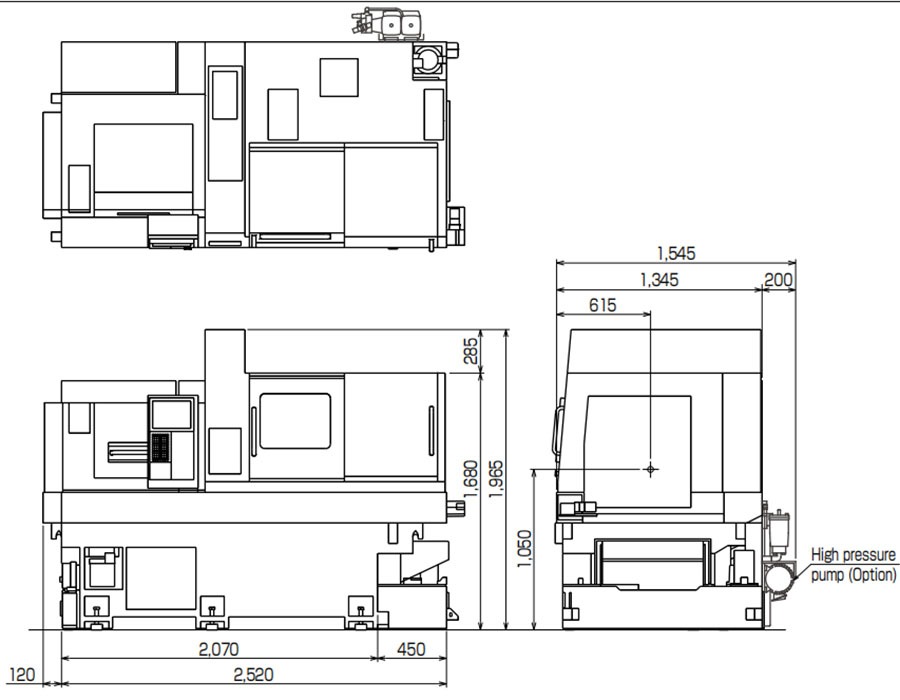

	العرض × العمق × الارتفاع	2,819×1,795×2,050 ملم

مواصفات ن.ك

العنصر	B0385L-III
وحدة NC	فانوك أوي-TC
محاور متحكم فيها	X1, Z1, Y1,X2,Z2,C1,C2
أقل زيادة في المدخلات	0.001 مم (قطر المحور X1/X2)
أقل زيادة في الأمر	X1، المحور X2 0.0005 مم، المحاور الأخرى: 0.001 مم
الحد الأقصى للقيمة القابلة للبرمجة	±8 أرقام
طريقة الاستيفاء	خطية، دائرية
معدل التغذية	1 إلى 6,000 مم/دقيقة
تجاوز معدل التغذية	من 0 إلى 150% بزيادات 10%
يسكن	G04 0 إلى 99999.99
أمر ABS / INC	X،Y،Z،C: مطلق، U، V، W،H: تزايدي
أزواج إزاحة الأداة	الرئيسية: 64، العودة:64
LCD / MDI	شاشة ال سي دي ملونة 8.4 بوصة
عرض اللغة	اليابانية / الإنجليزية
حجم تخزين جزء البرنامج	1 ميجابايت (أي ما يعادل 2560 مترًا من نظام مسار الشريط)
البرامج القابلة للتسجيل	* مجموع مراكز المغزل الرئيسية والخلفية
وظيفة متنوعة	800* مجموع المغزل الرئيسي والخلفي NCS
وظيفة المغزل	أرقام S5
وظيفة الأداة	أرقام T4

الملحقات القياسية

العنصر	B0385-III
نظام البرمجة التلقائية	○
تعويض ارتفاع الأداة	○
عداد عمر الأداة	○
شاشة الصيانة الدورية	○
محول المغزل الرئيسي	—
محول المغزل الخلفي	○
محول جلبة التوجيه	—
تعشيق الباب	○
كاشف مستوى سائل التبريد	○
وحدة تبريد المغزل	○
الأدوات القياسية	○
المشابك العبور	○
قوس الحفر 4 حفرة	ー
فوهة سائل التبريد قابلة للسحب	○
إيقاف تشغيل الطاقة تلقائيًا	○
عمود الأدوات الأمامي: مثقاب متقاطع بأربعة محاور	○
حامل مثقاب عميق (φ25mm×2)	ー
وظيفة القطع التلقائي/وظيفة المواجهة التلقائية	ー
المغزل الرئيسي / تطهير الهواء المغزل الخلفي	○
تطهير الهواء عبر الحفر	○
الفرامل المغزل الرئيسي	○
التحكم في المحور C للمغازل الرئيسية/الخلفية	○
حامل المثقاب (رأس واحد)	ー
حامل مثقاب مزدوج الرأس (حامل مثقاب قابل للتعديل)	ー
ضوء الإضاءة	ー

الملحقات القياسية NC

العنصر	B0385L-III
وظيفة المطاردة	○
قطع الخيط المستمر	○
مولد نبض يدوي	○
واجهة إدخال/إخراج بطاقة الذاكرة	○
تحرير الخلفية	○
مدة العرض & عرض رقم الأجزاء	○
ماكرو مخصص	○
التحكم المستمر في سرعة السطح	○
التحكم المتزامن في المغزل (الدوران/الطور/التتبع)	○
هندسة الأداة/مجموعة التآكل	○
إدخال البيانات القابلة للبرمجة	○
تسوية الحافة & الزاوية ر	○
أداة تعويض نصف قطر الأنف	○
ＨＲＶ السيطرة	○
دورة متكررة متعددة	○
تحرير البرنامج الموسع	○
دورة حفر المعلبات	○
الصنبور الصلب (المغزل الرئيسي، المغزل الخلفي)	○
كشف تقلبات سرعة المغزل	○
اكتشاف القطع (النوع التفاضلي للسرعة)	○
وظيفة تتبع المقبض اليدوي	○
فحص السكتة الدماغية المخزنة 2 ،3	○
حجم تخزين جزء البرنامج	1 ميجابايت (مجموع NCs للمغزل الرئيسي والخلفي)
البرامج القابلة للتسجيل	800 (مجموع مراكز المغزل الرئيسية والخلفية)

خيارات

لا.	العنصر		B0385L-III
جلبة دليل	جلبة دليل ثابتة		—
	جلبة دليل دوارة من النوع الناقل		—
	جلبة دليل القيادة المباشرة		—
	طقم بدون جلبة توجيهية		معيار
متقدم نظام الوظيفة	التحكم في محور المغزل الرئيسي C		معيار
	التحكم في المحور C للمغزل الخلفي (الفرامل اختيارية)		معيار
	مؤشر المغزل 1 درجة		—
	مؤشر المغزل 15 درجة		—
	الفرامل المغزل الرئيسي		معيار
	المغزل الخلفي مؤشر 15 درجة		—
	المغزل الخلفي مؤشر 1 درجة		○
	الفرامل المغزل الخلفي		○
	أداة حية بجانب المغزل الخلفي		—
	الحفر المتقاطع (النوع المعياري: 1)		—
	2-الحفر المتقاطع		—
	3-الحفر المتقاطع		—
	4-الحفر عبر المغزل		معيار
نظام عالي الدقة	دقة 0.1 ميكرومتر		○
	جهاز التحكم في درجة حرارة زيت التبريد		○
	مفتاح اللمس بمحور X2		معيار
أدوات حية (عمود الأداة الخلفي)	محرك خلفي		○
	أداة المغزل		○
	مغزل ذو وجهين		○
	رأس الحفر الزاوي		○
	رأس خيط دوار		—
	رأس هوبينغ		—
أدوات حية (منشور الأداة الخلفية)	محرك خلفي		○
	أداة المغزل		○
	المغزل أداة الصليب الخلفي		—
	محول الأداة الخلفية		○
المتعلقة بالمبرد	جامع الضباب		○
	وحدة مضخة الضغط العالي		○
	ضربة زيت كود M		○
	فوهة سائل التبريد المتموجة		○
الشغل نظام التفريغ	عمل الماسك		○
	ناقل العمل		○
	التفريغ الأمامي		○
	التفريغ الخلفي		○
التخلص من الرقائق	رقاقة الناقل		○
صيانة الماكينات و وظائف المراقبة	اكتشاف القطع (نوع مفتاح اللمس)		—
	مؤشر الإشارة		○
الأدوات ذات الصلة	محول للقضيب غير الدائري (المغزل الرئيسي)		—
	محول للقضيب غير المستدير (المغزل الخلفي)		○
	تشاك كوليت مع بطانة كربيد		○
	مقياس مجموعة الأدوات		○
	بطانة المغزل		○
	حامل الحفر		○
وظائف NC	حجم تخزين جزء البرنامج 128 كيلو بايت		—
	حجم تخزين جزء البرنامج 256 كيلو بايت		—
	حجم تخزين جزء البرنامج 512 كيلو بايت		—
	حجم تخزين جزء البرنامج 1 ميجابايت		—
	عدد برامج التوسع القابلة للتسجيل #1	حجم التخزين 64 كيلو بايت (البرامج القابلة للتسجيل: 120)	—
		حجم التخزين 128 كيلو بايت (البرامج القابلة للتسجيل: 250)	—
		حجم التخزين 256 كيلو بايت (البرامج القابلة للتسجيل: 500)	—
		حجم التخزين 512 كيلو بايت (البرامج القابلة للتسجيل: 1000)	—
	برنامج أبعاد الرسم المباشر		معيار
	قطع الخيط ذو الرصاص المتغير		معيار
	تراجع دورة قطع الخيط		معيار
	استيفاء الإحداثيات القطبية		معيار
	الاستيفاء الاسطواني		○
	عرض اللغة		○
السلامة وغيرها	مفتاح تدفق سائل التبريد		○
	طفاية حريق أوتوماتيكية		○
	مصباح الإضاءة		○
	واجهة تغذية الشريط		○
	وظيفة تتبع المقبض اليدوي		معيار
	أداة حية التنصت جامدة		○
	واجهة الإدخال/الإخراج RS232C		○
	تحويل بوصة/متري		○
	كشف الحمل غير الطبيعي		○
	المراسلات للمبرد للذوبان في الماء		○
