الأداء الرئيسي(CN-K50B-2000):
1. قاعدة صب وسرير من قطعة واحدة، تحافظ على الصلابة العالية والدقة الجيدة والأداء المستقر.
2. قطر التأرجح فوق السرير: 500 مم
3. طول المعالجة 2000 مم
4. المسافة بين طريق النقابة على المحور Z للسرير: 420 مم
5. المسافة بين طريق النقابة على المحور السيني للسرير: 230 مم
6. مركز الارتفاع: 265 ملم.
7. قطر المغزل 82 ملم.
8. المغزل بدون علبة التروس، محرك القيادة مباشرة
9. محرك سيرفو بكين 11 كيلو وات.
10. نموذج رأس المغزل: 1:20 / Ø90
11. المغزل المستقل ، من الأفضل جدًا أن يتم صب قطعة العمل والثقيلة.
12. جهاز تحكم جي إس كيه 980
13. محرك مؤازر، جهاز لولبي، تشحيم تلقائي، حماية كاملة للغطاء اللولبي الكروي وقضبان الرصاص.

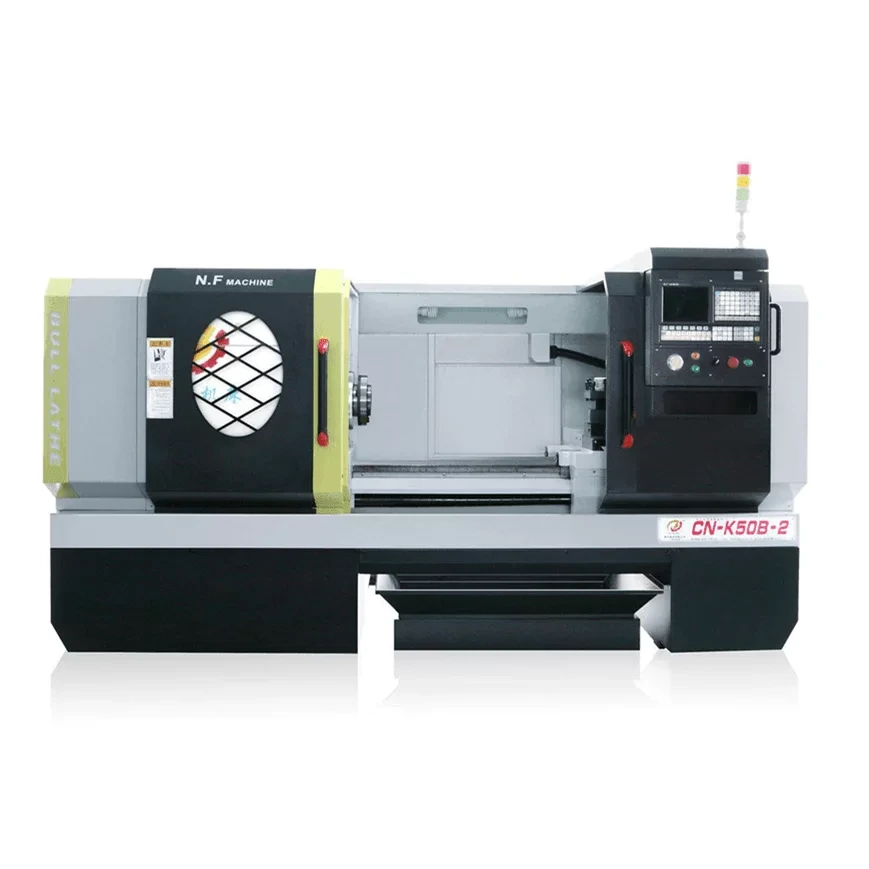

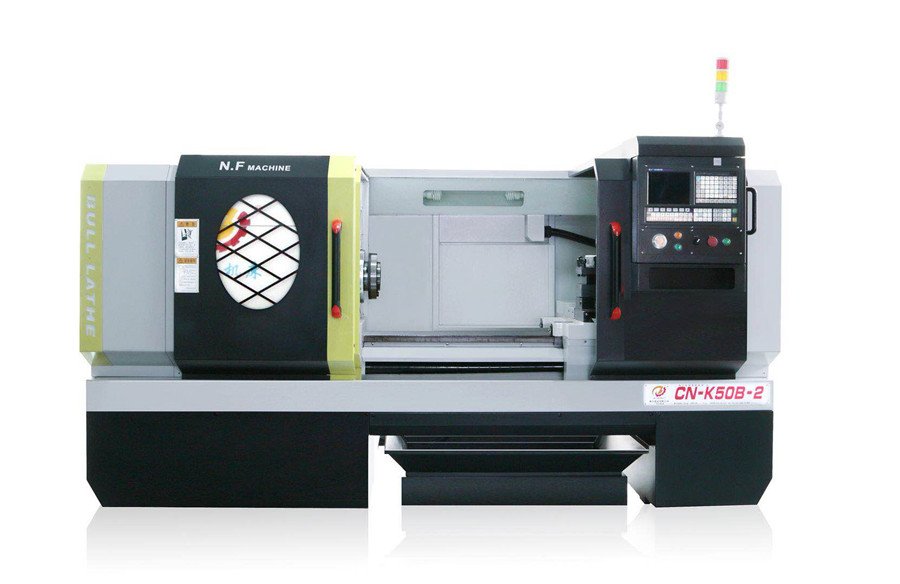

مخرطة CNC مقاس 500 مم –طول المعالجة 2000 مم
الأداء الرئيسي(CN-K50B-2000):
1. قاعدة صب وسرير من قطعة واحدة، تحافظ على الصلابة العالية والدقة الجيدة والأداء المستقر.
2. قطر التأرجح فوق السرير: 500 مم
3. طول المعالجة 2000 مم
4. المسافة بين طريق النقابة على المحور Z للسرير: 420 مم
5. المسافة بين طريق النقابة على المحور السيني للسرير: 230 مم
6. مركز الارتفاع: 265 ملم.
7. قطر المغزل 82 ملم.
8. المغزل بدون علبة التروس، محرك القيادة مباشرة
9. محرك سيرفو بكين 11 كيلو وات.
10. نموذج رأس المغزل: 1:20 / Ø90
11. المغزل المستقل ، من الأفضل جدًا أن يتم صب قطعة العمل والثقيلة.
12. جهاز تحكم جي إس كيه 980
13. محرك مؤازر، جهاز لولبي، تشحيم تلقائي، حماية كاملة للغطاء اللولبي الكروي وقضبان الرصاص.
نموذج
المواصفات | CN-K50B-2000 | |
المواصفات الرئيسية | سوينغ على السرير | مم500 |
الحد الأقصى لطول قطعة العمل بالقطع | مم2000 | |
السعة | أقصى قطر بالقطع على السرير | مم500 |
أقصى قطر بالقطع على شريط التمرير | مم280 | |
الحد الأقصى لطول الماكينة (المسافة بين غراب الذيل إلى فكي الظرف) | مم1930 | |
شريط من خلال قطر المادة | Øمم80 | |
ارتفاع مركز المغزل | مم265 | |
المسافة المركزية بين غراب الذيل والمغزل | المسافة بين المغزل إلى غراب الذيل | مم2050 |
مغزل | قطر تجويف المغزل | Øمم82 |
تفتق تتحمل المغزل | C8 / 1:20 / Ø90 | |
نطاق سرعة المغزل | نقل مستمر 50-2500 دورة في الدقيقة | |
برج | (ماكس). سفر البرج على المحور Z | مم2020 |
(ماكس). سفر البرج على المحور X | مم310 | |
سرعة التحرك السريع على المحور Z | 8000 مم/دقيقة | |
سرعة التحرك السريع على المحور X | 6000 مم/دقيقة | |
مواقف البرج | برج عمودي من النوع 6 مواضع | |
حجم البرج | 25×مم25 | |
المسافة بين مركز المغزل إلى سطح الدعم | مم25 | |
تايلستوك | تفتق الأكمام المغزل | MT5 |
الحد الأقصى لسفر الأكمام تايلستوك | مم150 | |
الحد الأقصى لسفر Tailstock على المحور X | ±مم15 | |
موتور | قوة المحرك الرئيسي | محرك سيرفو 11 كيلو واط |
عزم دوران محرك المحور Z | 1.5 كيلو واط (10 نيوتن متر) | |
عزم دوران محرك المحور X | 1.2 كيلو واط (6 نيوتن متر) | |
مضخة التبريد | AYB-20 0.115 كيلو واط | |
نموذج حامل الأدوات | LD4 | |
أبعاد المخطط التفصيلي | موديل 1500 ملم | 4100 مم × 1260 مم × 1600 مم |
الوزن | موديل 1500 ملم | كلغ3500 |
دقة فحص الآلة
عناصر الفحص | الصين معيار | معيار المصنع |
دقة التصنيع | IT7 | IT7 |
تصنيع قطعة العمل الاستدارة | 0.005 ملم/φ50 ملم | 0.004 ملم/φ50 ملم |
تصنيع قطعة العمل cylindricity | 0.03 ملم / 300 ملم | 0.02 ملم / 200 ملم |
تصنيع قطعة العمل Planness | 0.025 مم/φ300 مم | 0.015 ملم/φ200 ملم |
تصنيع سطح قطعة العمل | Ra2.5μم | Ra2.0μم |
دقة الموقف | المحور السيني 0.03 مم | المحور السيني 0.024 مم |
المحور Z 0.04 مم | المحور Z 0.032 مم | |
إعادة الموقف | المحور السيني 0.012 مم | المحور السيني 0.01 مم |
المحور Z 0.016 مم | المحور Z 0.012 مم |
تكوين الآلة
اسم الملحقات | نموذج المواصفات | الشركة المصنعة | ملاحظة |
CNC | GSK980 | GSK | |
المحرك الرئيسي | محرك سيرفو المغزل 11KW | الصين بكين CBT | |
محرك المحور X | 110ST-M06030 | GSK | |
محرك المحور Z | 130ST-M10025 | GSK | |
تحمل المغزل | P4 | الصين تحمل HRB الشهيرة | |
P5
| |||
مغزل | 82 ملم المغزل | الآلة الجنوبية | |
برج | برج عمودي 6 مواقف | HTC LD4 | |
الكرة اللولبية ذات المحور X | C3 | بوت / نهر هان | |
الكرة اللولبية ذات المحور Z | C3 | بوت / نهر هان | |
محامل المسمار للمحور X الكرة اللولبية | P4 | بحث محور HRB/Luo | |
محامل لولبية للمسمار الكروي على المحور Z | P4 | بحث محور HRB/Luo | |
ضوء ثلاثي الألوان | ثلاثة ألوان وامض | ONN | |
المكونات الكهربائية الرئيسية | التتابع / المقاولين | اليابان’s إيزومي/سويسرا ABB/Schneider | |
غراب الذيل | الصين جنوب العلامة التجارية | جنوب سي ان سي |
ملحقات الأدوات الآلية القياسية:
لا. | اسم الملحق | مواصفات النموذج | الكمية | ملاحظة |
1 | ضبط القرن والمسامير | CN-K50B | 1 | لدينا |
2 | أدوات عموم | 1 | ثلاثة النوارس | |
3 | أدوات المسمار | 1 | الصين العلامة التجارية | |
4 | تشاك | قطر ظرف الفك اليدوي Φ250 | 1 | الصين العلامة التجارية |
البيانات التقنية:
لا. | اسم البيانات الفنية | نسخ | ملاحظة |
1 | أداة آلية يدوية (آلة)—ميكانيكية وكهربائية | 1 | |
2 | شهادة | 1 | |
3 | التفتيش الدقيق | 1 | |
4 | قائمة التعبئة | 1 | |
5 | التشغيل اليدوي للمستخدم لوحدة التحكم | 1 | |
6 | دليل تشغيل نظام التحكم | 1 | |
7 | الرسم الكهربائي | 1 |
