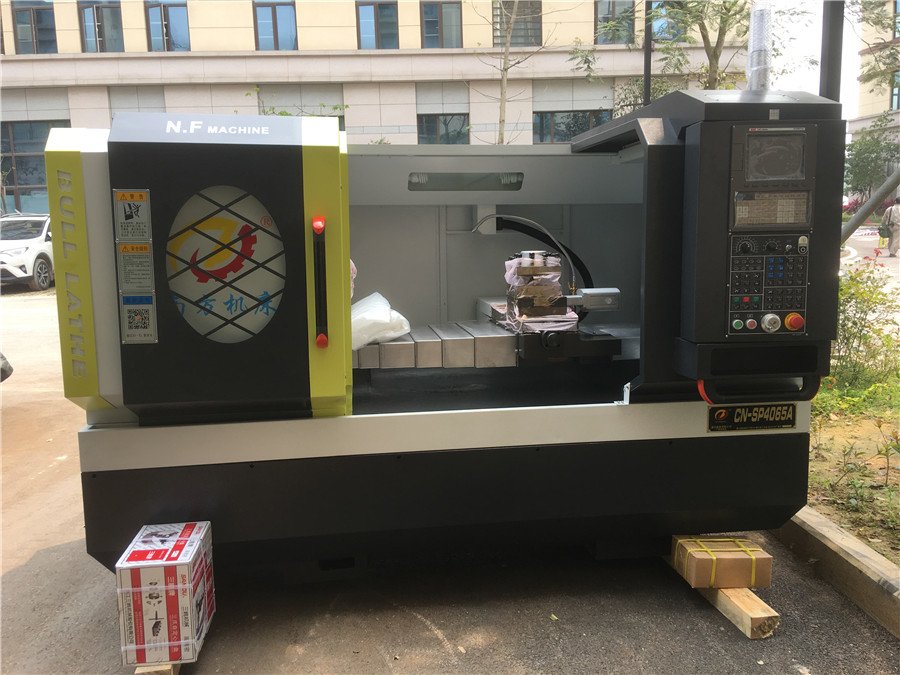

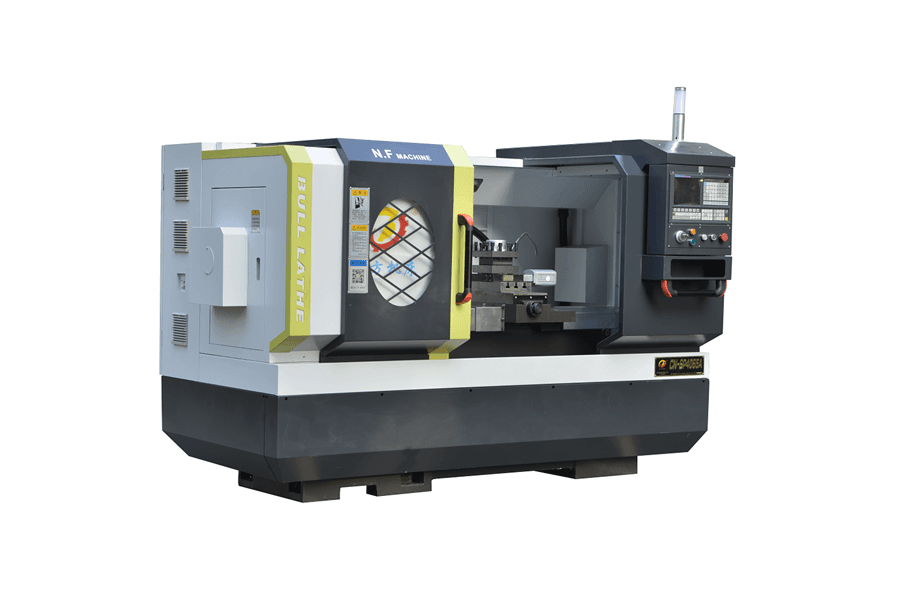

مخرطة CNC عالية الدقة للخدمة الشاقة CN-SP4065، CN-SP4065A، CN-SP5065
الأداء الرئيسي
1. قاعدة صب من قطعة واحدة وسرير، تحافظ على ما يكفي من الصلابة واستقرار الدقة.
2. تأرجح فوق قطر السرير. :420 ملم،
3. المسافة بين السكة الرصاص: 380 مم
4. القطر على مخرطة النقل: 270 مم
5. قضبان صلبة مثلثة مزدوجة
6. قطر المغزل 52 ملم.
7. المغزل بدون علبة تروس، مغزل قيادة المحرك مباشرة.
8. بكين CBT 5.5kw محرك سيرفو
9. نموذج رأس المغزل: C6
10. سرعة المغزل 300 —-2000 دورة في الدقيقة نقل تلقائي.
11. نظام GKS 980TDC أو نظام 980TDI
12. محرك مؤازر، جهاز لولبي، تشحيم تلقائي، حماية كاملة للقضبان والبراغي الكروية.
13. ظرف يدوي 3 فكوك بقطر 200 مم.
مخرطة CNC مقاس 420 مم على السرير –طول المعالجة 650 ملم

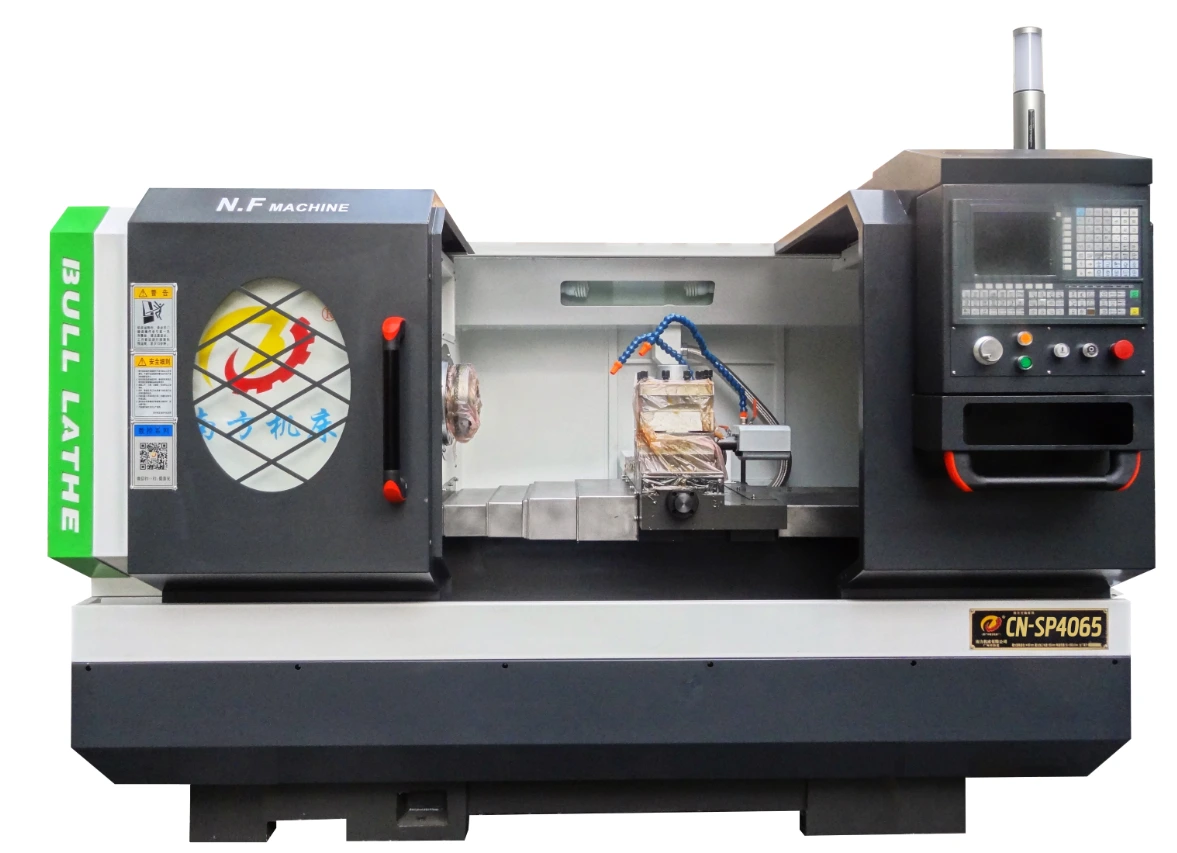

الأداء الرئيسي (CN-SP4065):
1. قاعدة صب من قطعة واحدة وسرير، تحافظ على ما يكفي من الصلابة واستقرار الدقة.
2. تأرجح فوق قطر السرير. :420 ملم،
3. المسافة بين السكة الرصاص: 380 مم
4. القطر على مخرطة النقل: 270 مم
5. قضبان صلبة مثلثة مزدوجة
6. قطر المغزل 52 ملم.
7. المغزل بدون علبة تروس، مغزل قيادة المحرك مباشرة.
8. بكين CBT 5.5kw محرك سيرفو
9. نموذج رأس المغزل: C6
10. سرعة المغزل 300 —-2000 دورة في الدقيقة نقل تلقائي.
11. نظام GKS 980TDC أو نظام 980TDI
12. محرك مؤازر، جهاز لولبي، تشحيم تلقائي، حماية كاملة للقضبان والبراغي الكروية.
13. ظرف يدوي 3 فكوك بقطر 200 مم.
| نموذج المواصفات | CN-SP4065 | CN-SP4065A | CN-SP5065 | |
| المواصفات الرئيسية | سوينغ على السرير | مم420 | مم520 | |
| الحد الأقصى لطول قطعة العمل بالقطع | مم650 | |||
| السعة | أقصى قطر بالقطع على السرير | مم400 | ||
| أقصى قطر بالقطع على شريط التمرير | مم270 | مم340 | ||
| الحد الأقصى لطول الماكينة (المسافة بين غراب الذيل إلى فكي الظرف) | مم650 | |||
| مغزل | قطر تجويف المغزل | مم52 | مم82 | |
| تفتق تتحمل المغزل | C6 | A8 | ||
| نطاق سرعة المغزل | 300 —-2000 دورة/دقيقة نقل تلقائي. | نوع الجير أوتوماتيكي لتر: 60-440r/دقيقة م: 112-820r/دقيقة ح: 275-2000r/دقيقة | تنظيم السرعة بشكل مستمر 300-1600r/دقيقة | |
| برج | (ماكس). سفر البرج على المحور Z | مم650 | ||
| (ماكس). سفر البرج على المحور X | مم260 | |||
| سرعة التحرك السريع على المحور Z | 8000 مم/دقيقة | |||
| سرعة التحرك السريع على المحور X | 6000 مم/دقيقة | |||
| مواقف البرج | برج عمودي من النوع 4 مواضع | |||
| حجم البرج | 25×مم25 | |||
| المسافة بين مركز المغزل إلى سطح الدعم | مم25 | |||
| موتور | قوة المحرك الرئيسي | محرك سيرفو بكين CBT 5.5 كيلو واط | ||
| عزم دوران محرك المحور Z | 10 نيوتن متر | |||
| عزم دوران محرك المحور X | 6 ن.م | |||
| مضخة التبريد | AYB-20 0.115 كيلو واط | |||
| نموذج حامل الأدوات | LD4 | |||
| أبعاد المخطط التفصيلي | 2541.5 ملم × 1483 ملم × 2100 ملم | 2700 مم × 1600 مم × 1900 مم | ||
| الوزن الصافي | كلغ2100 | كغ2300 | ||
دقة فحص الآلة
| عناصر الفحص | الصين معيار | معيار المصنع |
| دقة التصنيع | IT7 | IT7 |
| تصنيع قطعة العمل الاستدارة | 0.005 ملم/φمم50 | 0.004 ملم/φمم50 |
| تصنيع قطعة العمل cylindricity | 0.03 ملم / 300 ملم | 0.02 ملم / 200 ملم |
| تصنيع قطعة العمل Planness | 0.025 ملم/φمم300 | 0.015 ملم /φمم200 |
| تصنيع سطح قطعة العمل | Ra2.5μم | Ra2.0μم |
| دقة الموقف | المحور السيني 0.03 مم | المحور السيني 0.024 مم |
| المحور Z 0.04 مم | المحور Z 0.032 مم | |
| إعادة الموقف | المحور السيني 0.012 مم | المحور السيني 0.01 مم |
| المحور Z 0.016 مم | المحور Z 0.012 مم |
تكوين الآلة
| اسم الملحقات | نموذج المواصفات | الشركة المصنعة | ملاحظة |
| CNC | GSK980 | GSK | |
| المحرك الرئيسي | محرك سيرفو مغزلي بقدرة 5.5 كيلو وات | الصين بيجين CBT | |
| محرك المحور X | 10 نيوتن متر | GSK | |
| محرك المحور Z | 6 نيوتن متر | GSK | |
| تحمل المغزل | P4 | الصين الشهيرة محمل المحور Ha | |
| P4 | |||
| مغزل | مم52 | الآلة الجنوبية | |
| برج | عمودي 4 مواقف برج السيارات LD81 | HTC | |
| الكرة اللولبية ذات المحور X | C3 | بوت / نهر هان | |
| الكرة اللولبية ذات المحور Z | C3 | بوت / نهر هان | |
| محامل المسمار للمحور X الكرة اللولبية | P4 | بحث محور هاربين / لوه | |
| محامل لولبية للمسمار الكروي على المحور Z | P4 | بحث محور هاربين / لوه | |
| ضوء ثلاثي الألوان | ثلاثة ألوان وامض | ONN | |
| المكونات الكهربائية الرئيسية | التتابع / المقاولين | اليابان’إيزومي/سويسرا إيه بي بي/شنايدر |
ملحقات الأدوات الآلية القياسية:
| لا. | اسم الملحق | مواصفات النموذج | الكمية | ملاحظة |
| 1 | ضبط القرن والمسامير | CN-SP4065 | 1 | ماركة الجنوب |
| 2 | أدوات عموم | الصين العلامة التجارية | 1 | ثلاثة النوارس |
| 3 | أدوات المسمار | الصين العلامة التجارية | 1 | الصين العلامة التجارية |
| 4 | تشاك | قطر ظرف الفك اليدوي φ200 | 1 | الصين العلامة التجارية |
البيانات التقنية:
| لا. | اسم البيانات الفنية | نسخ | ملاحظة |
| 1 | أداة الآلة اليدوية (الآلة)—ميكانيكي وكهربائي | 1 | |
| 2 | شهادة | 1 | |
| 3 | التفتيش الدقيق | 1 | |
| 4 | قائمة التعبئة | 1 | |
| 5 | التشغيل اليدوي للمستخدم لوحدة التحكم | 1 | |
| 6 | دليل تشغيل نظام التحكم | 1 | |
| 7 | الرسم الكهربائي | 1 |
SOUTH Lathe هي شركة متخصصة في تصنيع آلات CNC لأدوات الطحن والحفر والتقطيع والنحت المدمجة.
