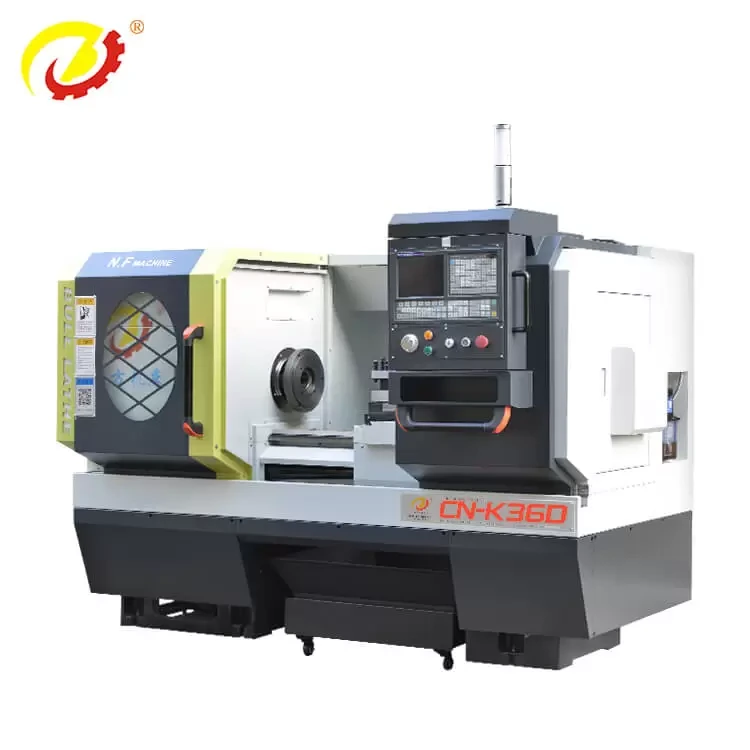

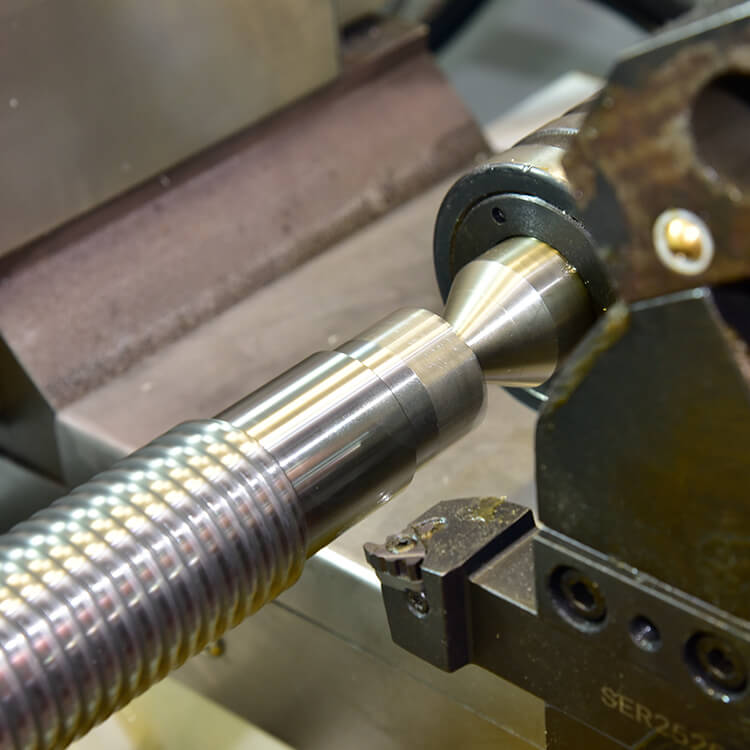

مخرطة CNC مقاس 360 مم متأرجحة فوق السرير CN-K36D
الأداء الرئيسي
1. أرجوحة فوق السرير بقطر 360 ملم
2. (ماكس). طول المعالجة 1000 مم
3. قاعدة صب وسرير قطعة واحدة.
4. مسافة أطول تبلغ 320 ملم بين طريقي النقابة على المحور Z.
5. مسافة أطول تبلغ 190 ملم بين طريقي النقابة على المحور X.
6. نطاق السرعة بثلاثة مستويات ونقل تلقائي
7. نظام مستقل لإزالة الرقائق
8. جميع الملحقات من ماركة صينية مشهورة، وبالتالي فهي تحافظ على الجودة الجيدة للآلة

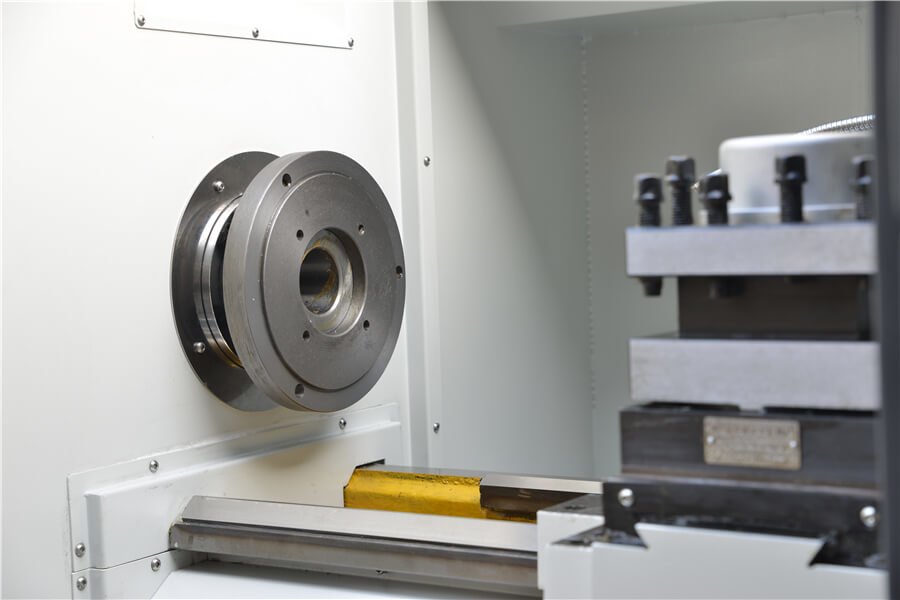

مخرطة CNC مقاس 360 مم –طول المعالجة 1000 مم
الأداء الرئيسي
1. أرجوحة فوق السرير بقطر 360 ملم
2. (ماكس). طول المعالجة 1000 مم
3. قاعدة صب وسرير قطعة واحدة.
4. مسافة أطول تبلغ 320 ملم بين طريقي النقابة على المحور Z.
5. مسافة أطول تبلغ 190 ملم بين طريقي النقابة على المحور X.
6. نطاق السرعة بثلاثة مستويات ونقل تلقائي
7. نظام مستقل لإزالة الرقائق
8. جميع الملحقات من ماركة صينية مشهورة، وبالتالي فهي تحافظ على الجودة الجيدة للآلة
|
نموذج
المواصفات | CN-K36D | |
| المواصفات الرئيسية | سوينغ على السرير | مم360 |
| الحد الأقصى لطول قطعة العمل بالقطع | مم1000 | |
| السعة | أقصى قطر بالقطع على السرير | مم360 |
| أقصى قطر بالقطع على شريط التمرير | مم180 | |
| الحد الأقصى لطول الماكينة (المسافة بين غراب الذيل إلى فكي الظرف) | مم890 | |
| تتحمل من خلال قطر المواد | Øمم50 | |
| ارتفاع مركز المغزل | مم180 | |
| المسافة المركزية بين غراب الذيل والمغزل | المسافة بين المغزل إلى غراب الذيل | مم1000 |
| مغزل | قطر تجويف المغزل | Øمم52 |
| تفتق تتحمل المغزل | MORSE #6 | |
| نطاق سرعة المغزل |
ناقل حركة أوتوماتيكي بثلاث تروس أوتوماتيكية 60-2000r/min
ح: 275-2000r/دقيقة، م: 112-820r/دقيقة لتر: 60-440r/دقيقة | |
| برج | (ماكس). سفر البرج على المحور Z | مم1000 |
| (ماكس). سفر البرج على المحور X | مم230 | |
| سرعة التحرك السريع على المحور Z | 8000 مم/دقيقة | |
| سرعة التحرك السريع على المحور X | 4000 مم/دقيقة | |
| مواقف البرج | برج عمودي من النوع 4 مواضع | |
| حجم البرج | 20×مم20 | |
| المسافة بين مركز المغزل إلى سطح الدعم | مم20 | |
| تايلستوك | تفتق الأكمام المغزل | MT5 |
| الحد الأقصى لسفر الأكمام تايلستوك | مم130 | |
| الحد الأقصى لسفر Tailstock على المحور X | ±مم10 | |
| موتور | قوة المحرك الرئيسي | 5.5 كيلو واط/7.5 كيلو واط |
| عزم دوران محرك المحور Z | 6 ن.م | |
| عزم دوران محرك المحور X | 4 ن.م | |
| مضخة التبريد | AYB-20 0.115 كيلو واط | |
| نموذج حامل الأدوات | LD4 | |
| أبعاد المخطط التفصيلي | موديل 1000 ملم | 2450 مم × 1500 مم × 1800 مم |
| الوزن الصافي | موديل 1000 ملم | كلغ1800 |
دقة فحص الآلة
| عناصر الفحص | الصين القياسية | معيار المصنع |
| دقة التصنيع | IT7 | IT7 |
| تصنيع قطعة العمل الاستدارة | 0.005 ملم/φ50 ملم | 0.004 ملم/φ50 ملم |
| تصنيع قطعة العمل cylindricity | 0.03 ملم / 300 ملم | 0.02 ملم / 200 ملم |
| تصنيع قطعة العمل Planness | 0.025 مم/φ300 مم | 0.015 ملم/φ200 ملم |
| تصنيع سطح قطعة العمل | Ra2.5μم | Ra2.0μم |
| دقة الموقف | المحور السيني 0.03 مم | المحور السيني 0.024 مم |
| المحور Z 0.04 مم | المحور Z 0.032 مم | |
| إعادة الموقف | المحور السيني 0.012 مم | المحور السيني 0.01 مم |
| المحور Z 0.016 مم | المحور Z 0.012 مم |
M achin التكوين
| اسم الملحقات | نموذج المواصفات | الشركة المصنعة | ملاحظة |
| CNC | GSK980 | GSK | |
| المحرك الرئيسي | محرك سيرفو مغزلي بقدرة 5.5 /7.5 كيلو وات | الصين كيتنغ | |
| محرك المحور X | 110ST-M040 | GSK | |
| محرك المحور Z | 130ST-M060 | GSK | |
| تحمل المغزل | P4 | الصين تحمل HRB الشهيرة | |
|
P5
P5 | |||
| مغزل | 52 ملم المغزل | الآلة الجنوبية | |
| برج | برج عمودي 4 مواقف | HTC | |
| الكرة اللولبية ذات المحور X | C3 | بوت / نهر هان | |
| الكرة اللولبية ذات المحور Z | C3 | بوت / نهر هان | |
| محامل المسمار للمسمار الرصاص المحور X | P4 | HRB | |
| محامل المسمار للمسمار الرصاص المحور Z | P4 | HRB | |
| ضوء ثلاثي الألوان | ثلاثة ألوان وامض | ONN | |
| المكونات الكهربائية الرئيسية | التتابع / المقاولين | اليابان’s إيزومي/سويسرا ABB/Schneider | |
| تايلستوك | الصين جنوب آلة التصنيع باستخدام الحاسب الآلي | ماركة الجنوب |
ملحقات الأدوات الآلية القياسية:
| لا. | اسم الملحق | مواصفات النموذج | الكمية | ملاحظة |
| 1 | ضبط القرن والمسامير | CN-K36D | 1 | لدينا |
| 2 | أدوات عموم | الصين العلامة التجارية | 1 | ثلاثة النوارس |
| 3 | أدوات المسمار | الصين العلامة التجارية | 1 | الصين العلامة التجارية |
| 4 | تشاك | قطر ظرف الفك اليدوي Φ200 | 1 | الصين العلامة التجارية |
البيانات التقنية:
| لا. | اسم البيانات الفنية | نسخ | ملاحظة |
| 1 | أداة آلية يدوية (آلة)—ميكانيكية وكهربائية | 1 | |
| 2 | شهادة | 1 | |
| 3 | التفتيش الدقيق | 1 | |
| 4 | قائمة التعبئة | 1 | |
| 5 | التشغيل اليدوي للمستخدم لوحدة التحكم | 1 | |
| 6 | دليل تشغيل نظام التحكم | 1 | |
| 7 | الرسم الكهربائي | 1 |
