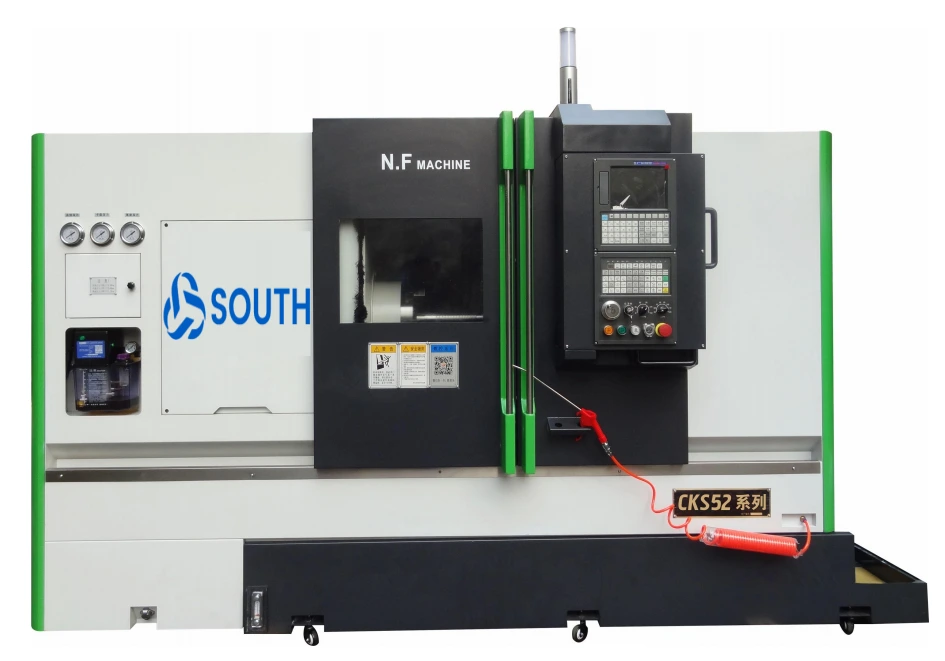

مخرطة CNC خفيفة الوزن CKS52

1. (ماكس). قطر سوينغ. فوق السرير :500 ملم

2. (ماكس). طول الدوران :1100 ملم

3. قطر الشريط :   øمم51

4. تجويف المغزل :62 ملم

5. سرعة المغزل : 35-4000r/دقيقة

    وجه الفتاة...!

    لا توجد بيانات المنتج.

    الذهاب إلى الصفحة الرئيسية

    مقدمة

    اعتماد هيكل L الملتصق المتجانس لسرير المخرطة، صلابة السرير عالية والاستقرار جيد. تتبنى سكة التوجيه ذات العمودين سكة الخط من تايوان Shangyin، وسكة التوجيه كبيرة، ودليل المحور z يستخدم منزلق التحميل الزائد الوزن HGH35HA، والامتداد 324 مم. يعتمد دليل المحور X منزلق الوزن HGH30CA، الذي يمتد 205 مم. اعتماد العمود الرئيسي من نوع الأكمام، وهو ارتفاع منخفض في درجة الحرارة، ودقة عالية، وسهولة الصيانة. شكل رأس المغزل للمخرطة هو A2-6، والذي يتميز بأداء جيد ضد الماء وصلابة عالية. إنها مناسبة لجميع أنواع خراطيش الطاقة.

    تستخدم المخرطة بشكل رئيسي للقيام بجميع أنواع أعمال الخراطة بعد استيراد العمل - برنامج معالجة القطع، من خلال التحكم بالكمبيوتر، يمكنه الدوران التلقائي للأجزاء الدائرية الداخلية والخارجية، والوجه النهائي، وجميع أنواع الخيوط اللولبية، والأخدود، والسطح المخروطي، والقوس الدائري وسطح الدوران المعقد مثل السطح الكروي. يمكن استخدامه في الاستيفاء الخطي، والاستيفاء القوسي، والخيط ودورة الدوران الأخرى. هذه المخرطة مناسبة بشكل خاص للمعالجة الجماعية. مناسبة أيضًا لمعالجة الأجزاء المتوسطة والصغيرة.



    CKS5080-2




    صفة مميزة

    مخرطة CNC خفيفة الوزن CKS52 5
    01
    يمكن تجهيز المخرطة بـ   مختلف   أنظمة التحكم الرقمية وفقًا لمتطلبات المستخدمين المختلفة، ونظام CNC القياسي هو قوانغتشو الرقمي 988TA أو KND K2000T، وهو   آمن   و موثوق.
    مخرطة CNC خفيفة الوزن CKS52 6
    02
    المخرطة عبارة عن تكامل كهروميكانيكي، ولها مظهر جميل، وهيكل مدمج، ومقاومة للماء بشكل جيد  ملكية،  معقول  تَخطِيط  و  قوي  إنسانية  ملائم. أيضا  التعديل  و   الصيانة  هو  مناسب.


    المواصفات الرئيسية

    نموذج من المخرطة CKS 52
    المواصفات الرئيسية (ماكس). قطر سوينغ. فوق السرير مم500





    نطاق المعالجة

    (ماكس). طول الدوران 300 مم، 450 مم، 750 مم، 1100 مم
    (ماكس). قطر الدوران (نوع القرص) مم320
    (ماكس). قطر الدوران (نوع العمود) مم280
    قطر الشريط

    ø 51 مم



     الدقة

    دقة موضع تكرار المحور X/Z

    ±0.0025/±0.005

    دقة موضع المحور X/Z

    ±0.005/±0.008

    المسافة بين الإنسان والآلة ارتفاع المركز (من أسفل الجهاز) مم980





    مغزل

    أشكال وأكواد نهاية المغزل A2-6
    رئيس المغزل جمع تفتق ø68,1:20
    تجويف المغزل مم62
    صندوق المغزل مع مغزل واحد سرعة المغزل 34-2400r/دقيقة ستبليس
    رقم خطوة سرعة المغزل ستبليس



    الأداء الحركي

    قوة انتاج المحرك الرئيسي تصنيف 30 دقيقة 15 KW
    التقييم المستمر 11KW
    عزم دوران المحرك X/Z 15/10 نيوتن متر
    لقط هيدروليكي تشاك قياسي قطر تشاك بوصة8







    أداء رمح التغذية

    سرعة الحركة السريعة للمحور X 20 م/دقيقة
    سرعة الحركة السريعة للمحور Z 24 م/دقيقة
    X المحور الخطي دليل السكك الحديدية نوع 30 الأسطوانة
    دليل خطي للمحور Z 35 نوع الأسطوانة
    سفر المحور X مم135
    سفر المحور Z 310 ملم، 460 ملم، 760 ملم، 1110 ملم







    أداء الأسهم الذيل




    قطر الأكمام تايلستوك مم80
    سفر الأكمام الأسهم الذيل مم110
    المغزل جمع تفتق من غراب الذيل مخروط مورس 4
    Max.thrust من الأكمام غراب الذيل 8000N
    رحلة الجسم غراب الذيل مم4000

    برمجة المقعد الخلفي اختيارية

    لا، نعم، نعم، لا









    أداء البرج

    نوع البرج برج مؤازر أفقي ذو 12 موضعًا
    وقت نقل البرج: كل محطة عمل/180° ثانية0.1
    حجم أداة القطع أداة قطع دائرية خارجية مم25 x 25 x 125
    قطر شفرة مملة  øمم32
    يمكن تبديل البرج أم لا   نعم





    أبعاد الماكينة (الطول ×  العرض × الارتفاع)

    2715 ملم × 1647 ملم × 1677 ملم
    2865 ملم × 1647 ملم × 1677 ملم
    3165 ملم × 1647 ملم × 1677 ملم
    3515 ملم × 1647 ملم × 1677 ملم
    الوزن 2900 كجم، 3100 كجم، 3300 كجم، 3400 كجم
