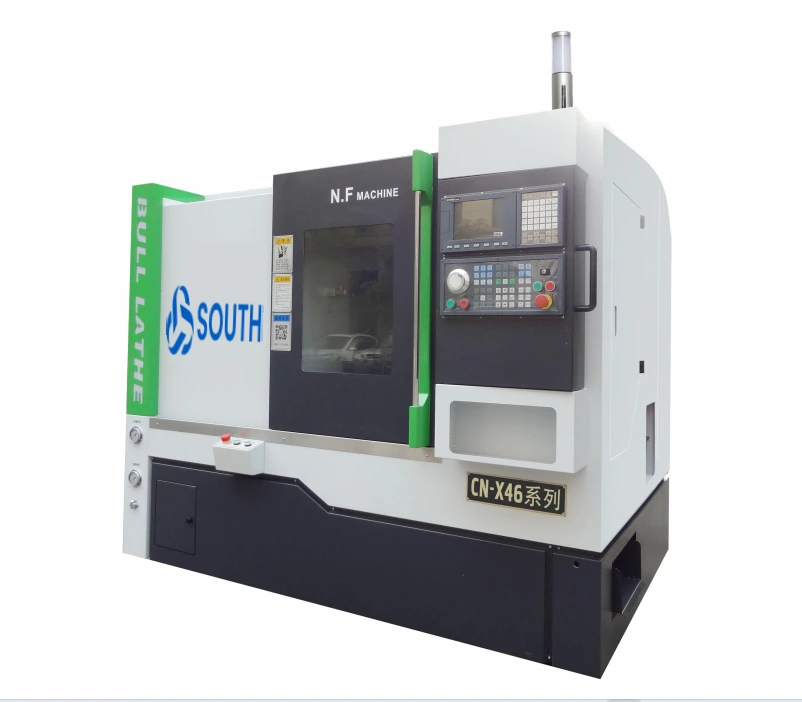

مخرطة خفيفة عالية الدقة CN-X46DFY,CN-X52DFY,CN-X66DFY

الأداء الرئيسي

1. (ماكس). تحول القطر على السرير:   مم630

2. نطاق سرعة المغزل:   35-4000r/دقيقة

3. قوة انتاج المحرك الرئيسي:   11KW

4.X/Z /Y/S عزم دوران المحرك:   15/10/10/10 نيوتن متر

    وجه الفتاة...!

    لا توجد بيانات المنتج.

    الذهاب إلى الصفحة الرئيسية

    مقدمة

    اعتماد هيكل برج قطع الطاقة على المحور Y ، مع نطاق تصنيع واسع (يمكن أن يصل الحد الأقصى لقطر المعالجة إلى 320 مم ؛ تحسين مرونة العملية بشكل كبير ؛ سرعة رأس الطاقة العالية (تصل إلى 4000 دورة في 24 ساعة متواصلة) ، تحسين كبير كفاءة معالجة مخرجات الوحدة؛

    تم تحسين قاعدة الأداة الآلية من خلال تحليل العناصر المحدودة ولها صلابة جيدة

    يعتمد محور X/Z هيكل الشد المسبق، مما يقلل من تأثير التشوه الحراري على دقة محور X/Z ويحسن صلابة محور X/Z.

    يمكن أن يكون وضع إزالة الرقاقة عبارة عن تفريغ جانبي أو تفريغ خلفي، وهو ما يتمتع بقدرة قوية على التكيف مع تخطيط ورشة العمل؛



    هذه الآلة مناسبة بشكل خاص لمعالجة أجزاء العمود والأنابيب والأقراص، مع مزايا السرعة العالية والدقة العالية والتشطيب الجيد واستقرار اتساق الحجم، وما إلى ذلك.

    صفة مميزة

    الأعلى  تحول القطر على السرير :

    ø63 0 مم

    (ماكس). سرعة الأداة :

    4500 دورة / دقيقة

    (ماكس). طول قطعة العمل:

    مم200

    نطاق سرعة المغزل:

    35-4000r/دقيقة

    المواصفات الرئيسية
    نموذج من المخرطة CN-X46DFY CN-X52DFY    CN-X66DFY
    المواصفات الرئيسية

    (ماكس). تحول القطر على السرير

    øمم630





    نطاق المعالجة






    (ماكس). طول الدوران

                        230 ملم (مخلب نسبي للسكين المستدير)

    200 ملم ( 90 ° قوة الرأس إلى الفك)

    (ماكس). تحول القطر

    مم320

    قطر البار

    مم45

    مم51

    مم65

    الدقة

    دقة موضع تكرار محور X/Z

    ±0.0025/±0.005

    دقة موضع محور X/Z

    ±0.005/±0.01











    تصنيف: Pindle  الأداء





















    نطاق سرعة المغزل

    40-4000r/دقيقة

    نوع ورموز نهاية المغزل

     A2-5

    A2-6

    تفتق الثقب الأمامي للمغزل

     MT6

     ø68/1:20

     ø83/1:20

    قطر ثقب المغزل

     مم56

     مم62

     مم79

    غراب رأس مغزلي واحد

    تحويل سرعة المغزل

    35-4000r/دقيقة

    سلسلة سرعة المغزل

    ستبليس

    تحويل سرعة المغزل

    الإدخال التلقائي

    1r/min تعليمات مباشرة

    السرعة المحيطية

    إدخال يدوي

     10r/min تعليمات مباشرة

    السيطرة المستمرة

    الأداء الحركي

    قوة انتاج المحرك الرئيسي

    تصنيف 30 دقيقة

    11KW

    7.5KW

    التقييم المستمر

    11KW

    7.5KW

    عزم دوران المحرك X/Y/Z/S 15/10/10/10 ن.م

    أداء رمح التغذية

    ظرف هيدروليكي 6" 8"
    سرعة الحركة السريعة للمحور X 20 م/دقيقة
    سرعة الحركة السريعة للمحور Z 24 م/دقيقة
    دليل خطي للمحور X  30 نوع الأسطوانة
    دليل خطي للمحور Z  35 نوع الأسطوانة
    سفر المحور X مم135
    سفر المحور Z مم460









    أداء البرج








    نوع البرج

    محطة طاقة أفقية 12 (مع المحور Y)

    وقت تبديل مسند الأداة: كل محطة/30 بما في ذلك وقت الكبح

    ثانية0.1
    (ماكس). سرعة الأداة 4500 دورة / دقيقة
    السفر على المحور Y

    ±50

    يمكن تبديل البرج أم لا   نعم
    حجم السكين المستديرة

    مم20 x 20

    قطر شريط مملة

    ø25

    حامل أداة السلطة

    BTM(ø1-16)

    أبعاد الماكينة (الطول ×  العرض × الارتفاع)

    2447 ملم × 1702 ملم × 1751 ملم
    الوزن كغ3000 كغ3100 كغ3200
