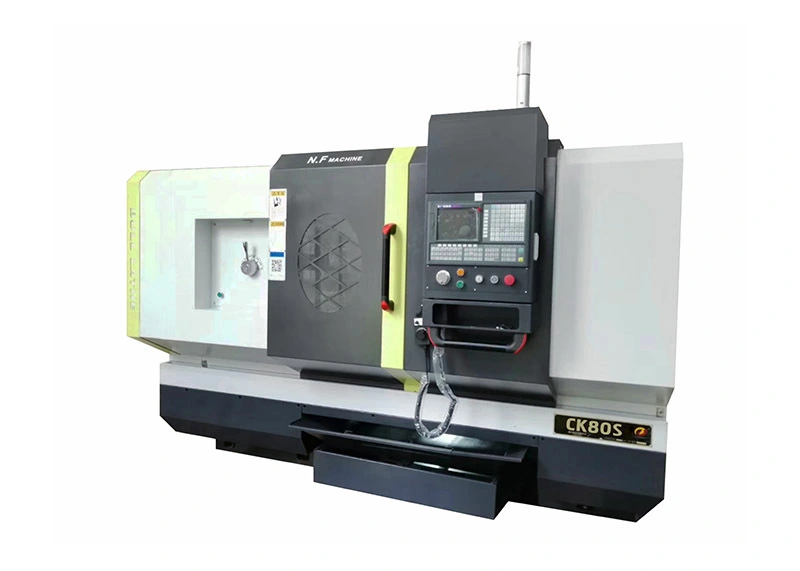

مخرطة CNC للقطع الثقيل ذات سرير مسطح CK80S
بسبب الترس الكبير (i = 21)، يجعل نطاق السرعة أكبر، مع عزم دوران كبير في الماكينة ذات السرعة المتوسطة والمنخفضة، يتمتع الترس بقوة أعلى، وهو قادر على تحمل التأثير الأكبر بسبب الحركة الإيجابية والسلبية، التوقف المفاجئ، والسرعة المتغيرة، يمكن تحقيق السرعة المتغيرة من عالية ومتوسطة إلى منخفضة بواسطة مقبض وهو سهل التشغيل.
مقدمة
● يمكن استخدامه لمعالجة أجزاء مختلفة من الوجه الأسطواني والدائري والنهائي والمخروط والمعالجة الأسطوانية المخروطية التعسفية تلقائيًا، ويمكن استخدامه في الحفر ومعالجة التوسيع.
● بسبب الترس الكبير (i = 21)، يجعل نطاق السرعة أكبر، مع عزم دوران كبير في الماكينة ذات السرعة المتوسطة والمنخفضة، يتمتع الترس بقوة أعلى، وهو قادر على تحمل التأثير الأكبر بسبب الحركة الإيجابية والسلبية، التوقف المفاجئ والسرعة المتغيرة، يمكن تحقيق السرعة المتغيرة من عالية ومتوسطة إلى منخفضة بواسطة مقبض وسهل التشغيل.
صفة مميزة
المواصفات الرئيسية
| نموذج من المخرطة | CK80S | |||||
| المواصفات الرئيسية | الحد الأقصى لقطر التأرجح فوق المخرطة | مم800 | ||||
| الحد الأقصى لطول قطعة العمل | مم1000 | مم1500 | مم2000 | مم3500 | ||
| نطاق المعالجة | ارتفاع المركز | مم400 | ||||
| نطاق الدليل | مم510 | |||||
| معالجة الحد الأقصى للطول | مم900 | مم1400 | مم1900 | مم3400 | ||
| Max.diam.of قطعة العمل على النقل | مم550 | |||||
| مغزل | تجويف المغزل | 82 مم (الخيار 105 مم، 32) | ||||
| رئيس المغزل جمع تفتق | 1:20 øمم90 | |||||
| السرعة الدورانية |
السرعة الثالثة اليدوية 50-1000r/min
ح: 400-1000r/دقيقة م: 100-400r/دقيقة لتر: 50-20r/دقيقة | |||||
| برج | Max.longitudinal السفر من البرج | 1000 مم، 1500 مم، 2000 مم | ||||
| الحد الأقصى للسفر المستعرض للبرج | مم410 | |||||
| أقصى سرعة تغذية طولية | 6000 مم/دقيقة | |||||
| سرعة التغذية القصوى | 3000 مم/دقيقة | |||||
| رقم محطة البرج | أو4 6 محطة | |||||
| حجم القسم من البرج | 32 × 32 م㎡ | |||||
| البعد من الخط المركزي للمغزل إلى السطح الداعم للبرج | مم32 | |||||
| تايلستوك | قطر كم المقعد الخلفي | مم90 | ||||
| مخروط ريشة الذيل | MT5 | |||||
| Max.stoke من ريشة غراب الذيل | مم150 | |||||
| الحركة العرضية القصوى | ±مم15 | |||||
| موتور | الرئيسية قوة المحرك | كو11 | ||||
| محرك سيرفو الطولي (اتجاه Z). قوة المحرك | كو1.5 | |||||
| قوة المحرك المؤازر المستعرض (اتجاه X). | كو1.2 | |||||
| نموذج مضخة التبريد | AYB-20 0.115KW | |||||
| نموذج للبرج | LD4 | |||||
| حزام القيادة الرئيسي | 4-B101” | |||||
| أبعاد الماكينة (الطول × العرض × الارتفاع) | مم1000 | 2981.5 ملم × 1828 ملم × 1946 ملم | ||||
| مم1500 | 3481.5 ملم × 1828 ملم × 1946 ملم | |||||
| مم2000 | 3981.5 ملم × 1828 ملم × 1946 ملم | |||||
| مم3500 | 5481.5 ملم × 1828 ملم × 1946 ملم | |||||
| الوزن الصافي | مم1000 | كغ3000 | ||||
| مم1500 | كغ3500 | |||||
| مم2000 | كغ4000 | |||||
| مم3500 | كغ5200 | |||||
