الشركة الرائدة في مجال تصنيع آلات CNC لمخرطة CNC الدقيقة لجميع الصناعات - الجنوب مخرطة
الهاتف المحمول/واتساب/ويشات: + 86 13928187729
1. الحد الأقصى لقطر التأرجح فوق المخرطة 500 مم
2. الحد الأقصى لطول الدوران 150 مم
3. نموذج المغزل A2-5
4.Max.spindle سرعة Max.6000r/min
5. المحور السيني بحد أقصى 1000 مم
6. المحور Z بحد أقصى 400 مم
مقدمة
● وحدة تحكم تايوان SYNTEC22TA، وحدة تحكم FANUC اختيارية
●آلة مخرطة CNC من النوع Gang ذات جودة عالية ودقة موضع أقل من 0.01 مم
●الوزن الإجمالي لأداة الآلة te يبلغ حوالي 2.6 طنًا، مما يضمن أداءً مستقرًا للآلة.
●قاعدة صب قطعة واحدة تحافظ على تشوه الآلة صغيرًا جدًا
●اعتماد هيكل L المترابط المتجانس لسرير المخرطة
●يمكن معالجة الفولاذ المقاوم للصدأ وسبائك التيتانيوم ومواد السبائك ذات درجة الحرارة العالية وما إلى ذلك
●الجهاز لديه أداء جيد ودقة عالية، وانخفاض مستوى الضجيج، ونمط جديد، وما إلى ذلك
● مناور اختياري مثبت على حامل.

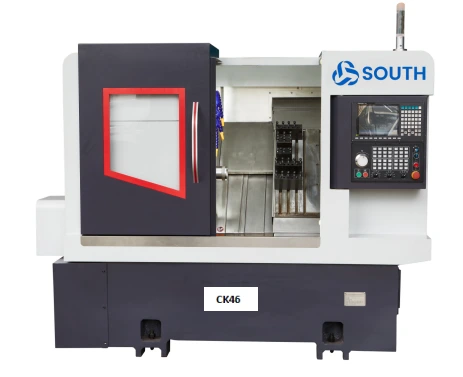

نموذج من المخرطة | CK46 | |
القدرة على الآلات | (ماكس). قطر سوينغ. فوق مخرطة | øمم600 |
الحد الأقصى لطول الدوران | مم150 | |
(ماكس). قطر دوران طاولة الأدوات | ø مم160 | |
الحد الأقصى لقطر مادة الشريط | øمم45 | |
مغزل | نموذج المغزل | A2-5 |
(ماكس). سرعة المغزل | ماكس.6000r/دقيقة | |
ضبط سرعة المغزل | 1-4500 دورة في الدقيقة | |
تغذية محور X/Z | الحد الأقصى لحركة المحور X | مم1000 |
الحد الأقصى لحركة المحور Z | مم400 | |
محور X/Z كحد أقصى. سرعة السفر السريعة | 24 م/دقيقة | |
X/Z محور C3 المسمار الصف | مم32 | |
بكرة المحور X/Z السكة الخطية ذات المستوى P4 | مم35 | |
أدوات البرج | عدد الأدوات | 8 |
ارتفاع مركز البرج | مم100 | |
بُعد الأدوات الثابتة | مم20x20 | |
أدوات مملة | ø20 | |
موتور | قوة المحرك الرئيسي | سينتيك 7.5 كيلو واط |
عزم دوران محرك المغزل | تصنيف 47.8 ن.م | |
قوة المحرك لمحور X/Z | SYNTEC2.4KW أو YASKAWAI1.3KW | |
عزم دوران المحرك لمحور X/Z | سينتيك 11.5 ن.م أو ياسكاواي 8.39 ن.م | |
عناصر أخرى | درجة السرير المائل | درجات35 |
الآلة Lx العرض × الارتفاع | مم2100 x1580 x 1800 | |
الوزن الصافي للآلة | كغ2600 | |
إجمالي الحصان | 13 KW | |
متوسط استهلاك الطاقة | 2 كيلو واط/ساعة |
مواصفات دقة الآلة
بنود التفتيش الرئيسية | طريقة الكشف | معيار المصنع |
المغزل شعاعي نفاد | كشف نفاد المخروط الخارجي | 0.0025 |
موقف تكرار المحور X | كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. | 0.0025 |
موقف تكرار المحور Z | كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. | 0.0025 |
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذه السلعة في نفس وقت القبول المبدئي من مصنع الجنوب. |
الملحقات القياسية التكوين
الاسم | المواصفات | العلامة التجارية |
تحكم NC | سينتيك 22TA، لوحة كريستال 10.4 بوصة | تايوان SYNTEC |
سائق سيرفو محور X/Z | الإعداد القياسي SYNTEC2.4KW (اختياري: YASKAWAI 1.3kw)، محرك المحور X مع الفرامل | الصين |
برغي المحور X/Z | برغي طحن العقود الآجلة من الدرجة C3 مع صمولة مزدوجة. نهاية واحدة هي الخيوط العمياء. | تايوان PMI أو Hiwin |
طريقة النقابة الخطية للمحور X/Z | الأسطوانة الخطية على مستوى P | تايوان هيوين أو مؤشر مديري المشتريات (PMI). |
مغزل | القياسية، تايوان بوسا | تايوان بوسا |
محرك المغزل | سينتيك 11 كيلو واط، عزم الدوران 72 نيوتن متر | بكين CBT |
اسطوانة دوارة | اسطوانة دوارة عالية السرعة | صنع في الصين |
قاعدة صب من قطعة واحدة | السرير والقاعدة كلها مصنوعة من رمل الراتنج ومصبوبة في قطعة واحدة، دون إضافة الأسمنت. طريقة إزالة الضغط الداخلي للحديد الزهر يتم اهتزازها بالكامل/تصلبها بالكامل/عزلها/تقادمها، ثم يتم وضعها لفترة من الوقت بعد الانتهاء ثم يتم اختبارها لاجتياز الاختبار. | صنع في الصين |
تشحيم | مضخة زيت تشحيم العلامة التجارية Japan Valley (مشروع مشترك) | صنع في الصين فوشان |
وحدة هيدروليكية | محطة قوانغتشو ZhanPing الهيدروليكية | صنع في الصين |
مضخة التبريد | الحجم: 1000 × 540 × 100، قوة مضخة المياه 250 وات | صنع في الصين |
غطاء معدني للآلة | الغطاء الخارجي مصنوع من لوح بارد بسمك 2.0-0.03 مم بمعايير وطنية | صنع في الصين |
معالجة صمام النفخ | قم بتركيب صمامين لولبيين من نوع Air TAC للتحضير لنفخ الهواء. يتحكم النظام في نفخ الهواء لتحقيق وظيفة نفخ الهواء المعالجة. | تايوان |
تبريد صندوق التوزيع الكهربائي | استخدم الأنابيب النحاسية (المتينة) لتركيب مبادلات حرارية صديقة للبيئة لوسائط نقل الحرارة لتبريد الدورة الدموية في الصندوق الكهربائي والحفاظ على نظافته. | صنع في الصين |
المكونات الكهربائية | مكونات شنايدر الكهربائية | صنع في الصين |
فاصل ضباب الزيت | افصل جزءًا من الغاز والسائل (أو الزيت) في الضباب | JFS |
سلك الطاقة | كابل بطول 5 أمتار، مقاوم لدرجات الحرارة العالية، مقاوم للتآكل ومقاوم للتآكل | صنع في الصين |
الملحقات القياسية مع الجهاز
العنصر | الاسم | المواصفات | الكمية | ملاحظة |
1 | قائمة التعبئة | يضع1 | ||
2 | دليل التحكم في المخرطة وبرنامج قرص USB | 1 PCS | ||
3 | مفتاح القدم | يضع1 | ||
4 | مفتاح مسدس | يضع1 |
البيانات الفنية مع الجهاز
البند | اسم | مواصفات | كمية | ملاحظة |
1 | قائمة التعبئة | يضع1 | في صندوق الملحقات | |
2 | دليل التحكم في المخرطة وبرنامج قرص USB | U القرص | جهاز كمبيوتر شخصى1 | في صندوق الملحقات |
3 | مخطط الرسم البياني | يضع1 | في صندوق الملحقات | |
4 | دليل مستخدم برنامج التشغيل المؤازر | يضع1 | في صندوق الملحقات |
