مركز التصنيع باستخدام الحاسب الآلي ذو السرير المائل بدون غراب الذيل CK76 1

مركز التصنيع باستخدام الحاسب الآلي ذو السرير المائل بدون غراب الذيل CK76 2

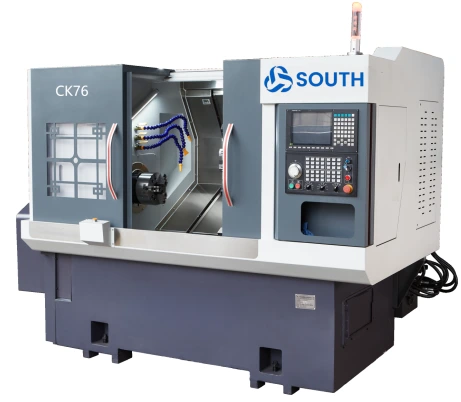

مركز التصنيع باستخدام الحاسب الآلي ذو السرير المائل بدون غراب الذيل CK76

1. واحد قطعة يصب قاعدة و مائل سرير يحفظ جيد مستقر آلة الأداء

2. وحدة تحكم تايوان SYNTEC22TA

3. تبني ال المتجانسة ملتصق L هيكل من مخرطة سرير

4. يمكن معالجة الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، ومواد سبائك درجة الحرارة العالية .

5. تصنيف: آلة لديه جيد الأداء عالي دقة، قليل ضوضاء، الجديد أسلوب، الخ

استفسار

أكتب مراجعة

مقدمة

● واحد قطعة يصب قاعدة و مائل سرير يحفظ جيد مستقر آلة الأداء

● تايوان سينتيك 22TA وحدة تحكم

● تبني ال المتجانسة ملتصق L هيكل من مخرطة سرير

● يمكن معالجة الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، ومواد سبائك درجة الحرارة العالية

● تصنيف: آلة لديه جيد الأداء عالي دقة، قليل ضوضاء، الجديد أسلوب، الخ

صفة مميزة

مركز التصنيع باستخدام الحاسب الآلي ذو السرير المائل بدون غراب الذيل CK76 3

وحدة تغذية أوتوماتيكية بالكامل (تغذية مؤازرة)

مركز التصنيع باستخدام الحاسب الآلي ذو السرير المائل بدون غراب الذيل CK76 4

يد استلام المواد أوتوماتيكياً + الحزام الناقل

المواصفات الرئيسية

نموذج من المخرطة		CK76
القدرة على الآلات	(ماكس). قطر سوينغ. فوق مخرطة	øمم500
	(ماكس). طول الدوران	مم350
	الحد الأقصى لقطر دوران طاولة الأدوات	øمم160
	الحد الأقصى لقطر مادة الشريط	ø75
مغزل	نموذج المغزل	A2-8
	قطر تجويف المغزل	øمم66
	(ماكس). سرعة المغزل	ماكس.3200r/دقيقة
	ضبط سرعة المغزل	1-2500 دورة في الدقيقة
تغذية محور X/Z	الحد الأقصى لحركة المحور X	مم1000
	الحد الأقصى لحركة المحور Z	مم400
	محور X/Z كحد أقصى. سرعة السفر السريعة	24 م/دقيقة
	X/Z محور C3 المسمار الصف	مم32
	X/Z محور الأسطوانة السكك الحديدية الخطية على مستوى P4	مم35
أدوات البرج	عدد الأدوات	8
	بُعد الأدوات الثابتة	مم20x20
	أدوات مملة	ø20
موتور	قوة المحرك الرئيسي	سينتيك 11 كيلو واط
	عزم دوران محرك المغزل	تصنيف 72 ن.م
	قوة المحرك لمحور X/Z	SYNTEC2.4KW أو YASKAWAI1.3KW
	عزم دوران المحرك لمحور X/Z	سينتيك 11.5 ن.م أو ياسكاواي 8.39 ن.م
عناصر أخرى	درجة السرير المائل	درجات35
	الآلة Lx العرض × الارتفاع	مم2100 x1580 x 1800
	الوزن الصافي للآلة	كغ2600
	إجمالي الحصان	16 KW
	متوسط استهلاك الطاقة	2.5 كيلو واط/ساعة

مواصفات دقة الآلة

بنود التفتيش الرئيسية	طريقة الكشف	معيار المصنع
المغزل شعاعي نفاد	كشف نفاد المخروط الخارجي	0.0025
موقف تكرار المحور X	كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.0025
موقف تكرار المحور Z	كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.0025
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذه السلعة في نفس وقت القبول المبدئي من مصنع الجنوب.

الملحقات القياسية التكوين

الاسم	المواصفات	العلامة التجارية
تحكم NC	سينتيك 22TA، لوحة كريستال 10.4 بوصة	تايوان SYNTEC
سائق سيرفو محور X/Z	الإعداد القياسي SYNTEC2.4KW (اختياري: YASKAWAI 1.3kw)، محرك المحور X مع الفرامل	الصين
برغي المحور X/Z	برغي طحن العقود الآجلة من الدرجة C3 مع صمولة مزدوجة. نهاية واحدة هي الخيوط العمياء.	تايوان PMI أو Hiwin
طريقة النقابة الخطية للمحور X/Z	الأسطوانة الخطية على مستوى P	تايوان هيوين أو مؤشر مديري المشتريات (PMI).
مغزل	القياسية، تايوان بوسا	تايوان بوسا
محرك المغزل	قياسي، بكين CBT	بكين CBT
اسطوانة دوارة	اسطوانة دوارة عالية السرعة	صنع في الصين
قاعدة صب من قطعة واحدة	السرير والقاعدة كلها مصنوعة من رمل الراتنج ومصبوبة في قطعة واحدة، دون إضافة الأسمنت. طريقة إزالة الضغط الداخلي للحديد الزهر يتم اهتزازها بالكامل/تصلبها بالكامل/عزلها/تقادمها، ثم يتم وضعها لفترة من الوقت بعد الانتهاء ثم يتم اختبارها لاجتياز الاختبار.	صنع في الصين
تشحيم	مضخة زيت تشحيم العلامة التجارية Japan Valley (مشروع مشترك)	صنع في الصين فوشان
وحدة هيدروليكية	محطة قوانغتشو ZhanPing الهيدروليكية	صنع في الصين
مضخة التبريد	الحجم: 1000 × 540 × 100، قوة مضخة المياه 250 وات	صنع في الصين
غطاء معدني للآلة	الغطاء الخارجي مصنوع من لوح بارد بسمك 2.0-0.03 مم بمعايير وطنية	صنع في الصين
معالجة صمام النفخ	قم بتركيب صمامين لولبيين من نوع Air TAC للتحضير لنفخ الهواء. يتحكم النظام في نفخ الهواء لتحقيق وظيفة نفخ الهواء المعالجة.	تايوان
تبريد صندوق التوزيع الكهربائي	استخدم الأنابيب النحاسية (المتينة) لتركيب مبادلات حرارية صديقة للبيئة لوسائط نقل الحرارة لتبريد الدورة الدموية في الصندوق الكهربائي والحفاظ على نظافته.	صنع في الصين
المكونات الكهربائية	مكونات شنايدر الكهربائية	صنع في الصين
فاصل ضباب الزيت	افصل جزءًا من الغاز والسائل (أو الزيت) في الضباب	JFS
سلك الطاقة	كابل بطول 5 أمتار، مقاوم لدرجات الحرارة العالية، مقاوم للتآكل ومقاوم للتآكل	صنع في الصين

الملحقات القياسية مع الجهاز

العنصر	الاسم	المواصفات	الكمية	ملاحظة
1	كوليه مرن		جهاز كمبيوتر شخصى1
2	قضيب سحب تشاك مرن		1PCS
3	مفتاح القدم		1PCS
4	مفتاح مسدس		يضع1

البيانات الفنية مع الجهاز

البند	اسم	مواصفات	كمية	ملاحظة
1	قائمة التعبئة		يضع1	في صندوق الملحقات
2	دليل التحكم في المخرطة وبرنامج قرص USB		جهاز كمبيوتر شخصى1	في صندوق الملحقات
3	مخطط الرسم البياني		يضع1	في صندوق الملحقات
4	دليل مستخدم برنامج التشغيل المؤازر		يضع1	في صندوق الملحقات
