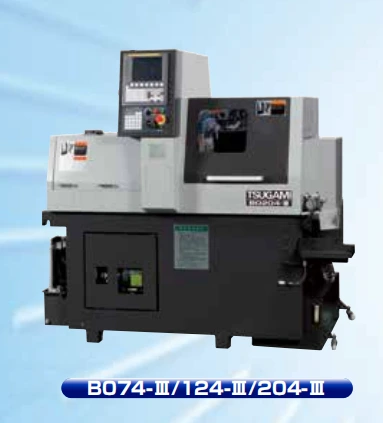

مخرطة سويسرية خاصة ذات 4 محاور لتصنيع قطع العمل الصغيرة B074-III
1.قطر مخزون شريط العمل: ø1~øمم7
2. قطر ثقب المغزل الرئيسي: øمم10
3. سرعة المغزل الرئيسية : 200 ~ 15,000 دورة / دقيقة
مخرطة CNC ذات 4.4 محور من النوع السويسري
مقدمة

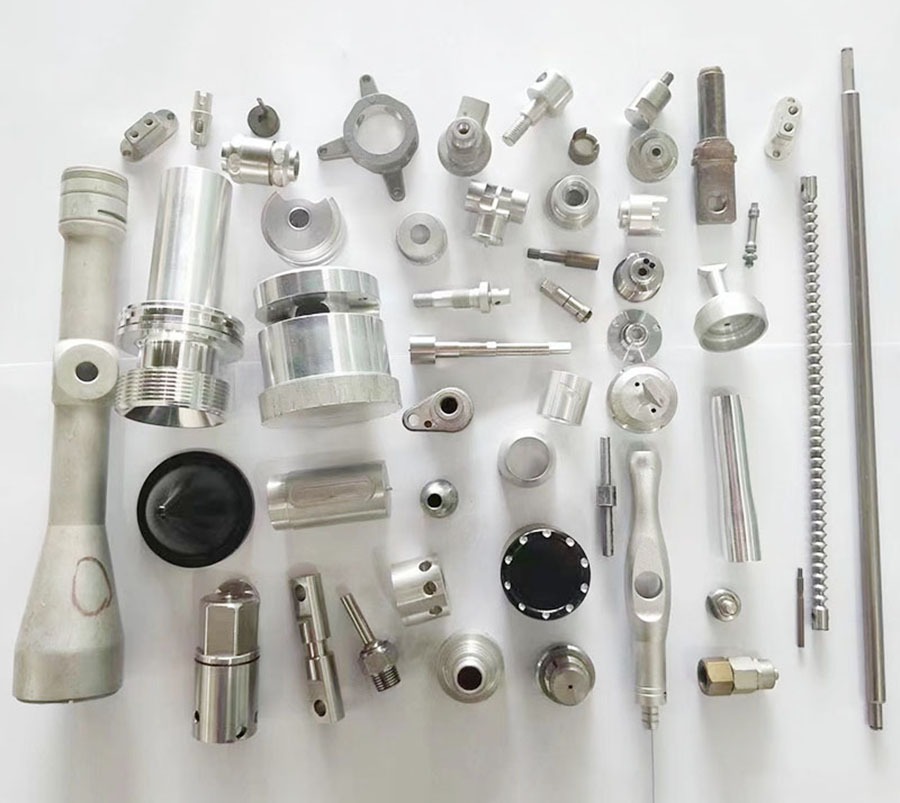

1 مخرطة سويسرية متخصصة لتصنيع الأجزاء ذات الصلة بتكنولوجيا المعلومات والأجزاء الطبية والتصوير الفوتوغرافي بدقة متناهية.
2. اعتمد هيكل الفتح والإغلاق الخاص بشركة TSUGAMI لاستبدال المفتاح التقليدي وتحسين استدارته الحقيقية
3. يعتمد المغزل محامل سيراميكية دقيقة، مما يضمن القطع المستقر بسرعات عالية، ويطيل عمر خدمة الأداة، ويحسن دقة السطح.
4. مجهزة ببرنامج جديد لتقصير دورة المعالجة وتحسين دقة المعالجة وتحسين الراحة. السرعة القصوى للأداة الحية هي 8000 دورة / دقيقة وتقليل وقت الدورة في حفر الثقوب الصغيرة. من الممكن إضافة وظيفة تجاوز معدل التغذية السريعة لتصحيح أخطاء برنامج الجزء عند تغذية القطع الفعلية المطلوبة. يتم وضع المغزل الخلفي بعد التراجع إلى وضع عدم التدخل. (من الممكن أيضًا وضع المغزل الخلفي دون التراجع.)
5 باستخدام العمود الرئيسي للكهرباء، فإن السرعة القصوى للمحور الرئيسي هي 15,000r/min.
6 تطبيق حاملات الأدوات المعاكسة لتقليل المسافة المتحركة للأداة، وهو أقصر وقت لتحقيق درجة الأداة.
توفر الآلات الأساسية أقصى قدر من الأرباح من خلال الحد الأدنى من الاستثمار
ø1-7 مللي متر تحكم 4 محاور
| أمام & العودة بالقطع المتزامن | — | |
| المغزل الخلفي | ○ | |
| أداة دوارة متقاطعة | خيار | |
| طقم بدون شجيرة توجيه | خيار | |
| جلبة دليل القيادة المباشرة | خيار | |
| المحور C | خيار | |
| عبر الصنبور جامدة | خيار | |
| عدد الأدوات | ||
| سعة تخزين أداة OD | 9 | |
| عبر الروتاري | خيار | |
| أمام | ثابت | 4 |
| الروتاري | — | |
| خلف | ثابت | 4 |
| الروتاري | — | |
| إجمالي سعة تخزين الأدوات | 17 | |
منطقة الأدوات
ظهور
جمع الطبطبات وتوجيه البطانة لتسوجامي’المواصفات القياسية
| B074-III | ||
| ظرف كوليت المغزل الرئيسي | 2601-1132 | |
| تشاك كوليت المغزل الخلفي | 2601-1132 | |
| جلبة دليل | نوع الناقل | 2621-1132 |
| نوع القيادة المباشرة | 2621-1132 | |

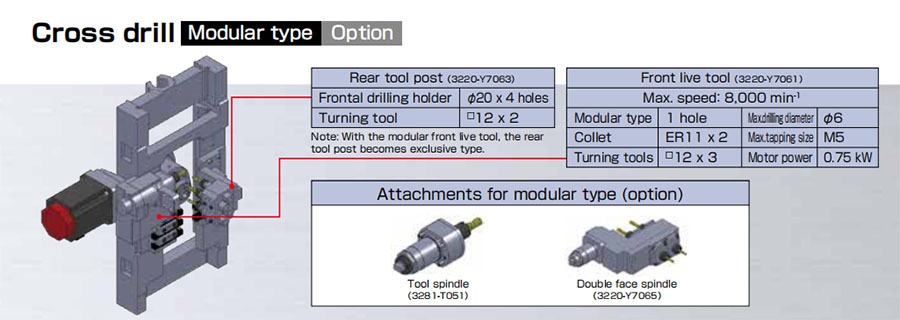

اختيار الأداة الحية (الخيار)
| B074-III | |||||
| الحفر المتقاطع | عمودان دوران متوازيان (مثقاب متقاطع: 2، دوران (أمامي): 3، دوران (خلفي): 3، حامل حفر أمامي:ø20 x 4) | 3270-Y030 | |||
| تم تحويل محورين (مثقاب متقاطع: 2، دوران (أمامي): 3، دوران (خلفي): 3، حامل حفر أمامي:ø20 x 4) | 3270-Y040 | ||||
| 3 أعمدة دوران (مثقاب متقاطع: 3، دوران (أمامي): 2، دوران (خلفي): 3، حامل حفر أمامي:ø20 x 4) | 3270-Y050 | ||||
| 4 مغازل (مثقاب متقاطع: 4، دوران (أمامي): 2، دوران (خلفي): 3، حامل حفر أمامي:ø20 x 4) | 3270-Y060 | ||||
| رأس خيط دوار | رأس خيط دوار |
(الدوران (الأمامي): 2، الدوران (الخلفي)
:4، حامل الحفر الأمامي:-) | — | ||
| الصليب: مغزل واحد | — | ||||
| أداة حية أمامية | الأدوات الحية الأمامية: 3 (النوع المعياري: 1) | 3270-Y310 | |||
| أداة المغزل | بالتزامن مع الأدوات الحية الخلفية (3220-Y7060) | 3281-T051 | |||
| مغزل ذو وجهين | 3220-Y7065 | ||||
| عودة الأدوات الحية | أداة حية على عمود الأداة الخلفي (النوع المعياري: فتحتان) | — | |||
| مغزل ذو وجهين | بالتزامن مع الأدوات الحية الخلفية (3220-Y7070) | — | |||
| محول الأداة الخلفية | — | ||||
| المغزل أداة الصليب الخلفي | — | ||||
| الأدوات الثابتة | أدوات2 | — | |||
| عمود أداة المحور Y2 | أدوات حية | الواجهة: 2/متقاطعة : 2 | — | ||
| أصحاب الحفر الثابتة | أدوات4 | — | |||
المواصفات الرئيسية
| نموذج | B074-III | |
|
قدرة الآلة
| قطر شريط العمل | ø1~øمم7 |
| (ماكس). طول بالقطع | 70 مم (40 مم (جلبة دليل دوارة من النوع الناقل) / 70 مم (جلبة دليل دوارة ذات محرك مباشر) | |
| (ماكس). قطر حفر المغزل الرئيسي | øمم4 | |
| (ماكس). قطر التنصت على المغزل الرئيسي | M4 × 0.7 ملم | |
| (ماكس). قطر رمي المغزل الخلفي | øمم7 | |
| (ماكس). قطر حفر المغزل الخلفي | øمم4 | |
| (ماكس). قطر التنصت على المغزل الخلفي | M4 × 0.7 ملم | |
| (ماكس). قطر الحفر المتقاطع | øمم4 | |
| (ماكس). قطر التنصت المتقاطع | M4 × 0.7 مم (الخيار) | |
| (ماكس). أداة قطع الشق المغزل ضياء. | ø25 ملم (الخيار) | |
| (ماكس). قطر الحفر الخلفي | — | |
| (ماكس). قطر التنصت الخلفي | — | |
| آلة | سرعة المغزل الرئيسية | 200-15,000 دورة/دقيقة |
| سرعة المغزل الخلفي | 200 إلى 10000 دورة / دقيقة | |
| سرعة جلبة الدليل الدوار | 200 إلى 8000 دورة/دقيقة نوع الناقل / 200-12000 دورة/دقيقة محرك مباشر | |
| سرعة دوران الأداة | 200 إلى 8000 دورة/دقيقة (اختياري)*3 (السرعة المقدرة 7000 دورة/دقيقة) | |
| إجمالي سعة تخزين الأدوات (قياسي / بحد أقصى. : خيار) | 17 | |
| حجم الأداة | 8 مم × 8 مم × 85 مم | |
| معدل اجتياز سريع | 32 م/دقيقة (× 1:24 م/دقيقة) | |
| محور التحكم (المحاور الخطية) | 4 محاور | |
سرعة المحرك | المغزل الرئيسي | 1.1/1.5 KW |
| المغزل الخلفي | كو0.55/1.1 | |
| محور | 0.5 KW (X1, X2, Y1, Z1, Z2) | |
| الحفر المتقاطع | 0.75 كيلو واط (الخيار) | |
| مضخة المبرد | 0.18 KW | |
| مضخة زيت التشحيم | 3 W | |
|
إمدادات الطاقة وغيرها | الوزن الصافي | كلغ1700 |
| متطلبات مصدر الطاقة | كيلو فولت أمبير9 | |
| متطلبات الهواء المضغوط | 0.4 ميجا باسكال أو أعلى | |
| معدل تفريغ الهواء | 50 لتر/دقيقة | |
| سعة خزان سائل التبريد | 120 L | |

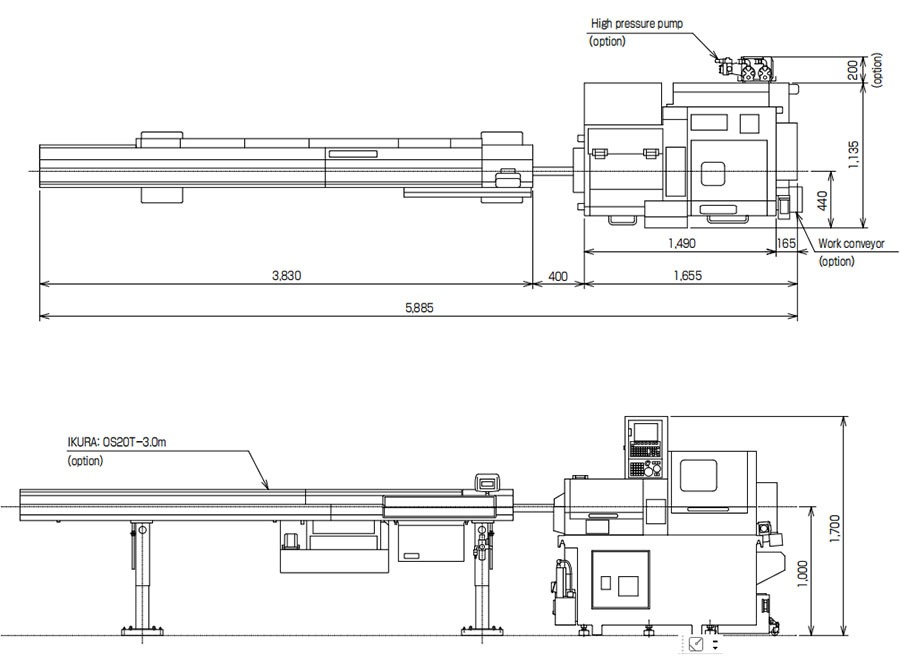

| العرض × العمق × الارتفاع | 1655 x 1135 x 1700 | |
مواصفات ن.ك
| البند | B074-III |
| وحدة NC | فانوك 0i-TD |
| محاور متحكم فيها | X1, Z1, Y2 |
| أقل زيادة في المدخلات | 0.001 ملم (قطر X) (BO74III:0.0001 ملم) |
| أقل زيادة في الأمر | X: 0.0005 مم، محاور أخرى: 0.001 مم (BO074III:0.00005 مم، محاور أخرى: 00001 مم) |
| الحد الأقصى للقيمة القابلة للبرمجة | ±أرقام8 |
| طريقة الاستيفاء | خطية، دائرية |
| معدل التغذية | 1 إلى 6,000 مم/دقيقة |
| تجاوز معدل التغذية | من 0 إلى 150% بزيادات 10% |
| يسكن | G04 0 إلى 99999.99 |
أمر ABS / INC | X,Y,Z: مطلق، U، V، W: تزايدي |
| أزواج إزاحة الأداة | رئيسي: 64، خلفي 64 (BO073-III، BO123-III، BO203-III رئيسي فقط) |
| LCD / MDI | شاشة ال سي دي ملونة 8.4 بوصة |
| عرض اللغة | اليابانية / الإنجليزية |
| حجم تخزين جزء البرنامج | 1 ميجابايت (أي ما يعادل 2560 مترًا من طول الشريط)*مجموع مراكز NC للمغزل الرئيسي والخلفي |
| البرامج القابلة للتسجيل | 800 * مجموع NCs للمغزل الرئيسي والخلفي |
| وظيفة متنوعة | أرقام M5 |
| وظيفة المغزل | أرقام S5 |
| وظيفة الأداة | أرقام T4 |
الملحقات القياسية
| البند | B 074-III |
| نظام البرمجة التلقائية | ○ |
| تعويض ارتفاع الأداة | ○ |
| عداد عمر الأداة | ○ |
| شاشة الصيانة الدورية | ○ |
| محول المغزل الرئيسي | ○ |
| محول المغزل الخلفي | ○ |
| محول جلبة التوجيه | ・(معيار B0-74-III) |
| تعشيق الباب | ○ |
| كاشف مستوى سائل التبريد | ○ |
| وحدة تبريد المغزل | ○ |
| الأدوات القياسية | ○ |
| المشابك العبور | ○ |
| قوس الحفر 4 حفرة | ○ |
| فوهة سائل التبريد قابلة للسحب | ○ |
| إيقاف تشغيل الطاقة تلقائيًا | ○ |
| عمود الأدوات الأمامي: مثقاب متقاطع بأربعة محاور | ー |
| حامل حفر حفرة عميقة ( φمم25×2) | ー |
| وظيفة القطع التلقائي/وظيفة المواجهة التلقائية | ○ |
| المغزل الرئيسي / تطهير الهواء المغزل الخلفي | ー |
| تطهير الهواء عبر الحفر | ー |
| الفرامل المغزل الرئيسي | ー |
| التحكم في المحور C للمغازل الرئيسية/الخلفية | ー |
| حامل المثقاب (رأس واحد) | ○（3） |
| حامل مثقاب مزدوج الرأس (حامل مثقاب قابل للتعديل) | ○（1） |
| ضوء الإضاءة | ○ |
الملحقات القياسية NC
| العنصر | B074-III |
| وظيفة المطاردة | ○ |
| قطع الخيط المستمر | ○ |
| مولد نبض يدوي | ○ |
| واجهة إدخال/إخراج بطاقة الذاكرة | ○ |
| تحرير الخلفية | ○ |
| مدة العرض & عرض رقم الأجزاء | ○ |
| ماكرو مخصص | ○ |
| التحكم المستمر في سرعة السطح | ○ |
| التحكم المتزامن في المغزل (الدوران/الطور/التتبع) | ○ |
| هندسة الأداة/مجموعة التآكل | ○ |
| إدخال البيانات القابلة للبرمجة | ○ |
| تسوية الحافة & الزاوية ر | ○ |
| أداة تعويض نصف قطر الأنف | ○ |
| ＨＲＶ السيطرة | ○ |
| دورة متكررة متعددة | ○ |
| تحرير البرنامج الموسع | ○ |
| دورة حفر المعلبات | ○ |
| الصنبور الصلب (المغزل الرئيسي، المغزل الخلفي) | ○ |
| كشف تقلبات سرعة المغزل | ○ |
| اكتشاف القطع (النوع التفاضلي للسرعة) | ○ |
| وظيفة تتبع المقبض اليدوي | ー |
| فحص السكتة الدماغية المخزنة 2 ،3 | ー |
| حجم تخزين جزء البرنامج | 1 ميجابايت (مجموع NCs للمغزل الرئيسي والخلفي) |
| البرامج القابلة للتسجيل | 800 (مجموع مراكز المغزل الرئيسية والخلفية) |
خيارات
| لا. | العنصر | B074-III | |
| جلبة دليل | جلبة دليل ثابتة | معيار | |
| جلبة دليل دوارة من النوع الناقل | ○ | ||
| جلبة دليل القيادة المباشرة | ○＊6 | ||
| طقم بدون جلبة توجيهية | ー | ||
|
متقدم نظام الوظيفة
| التحكم في محور المغزل الرئيسي C | ○ | |
| التحكم في المحور C للمغزل الخلفي (الفرامل اختيارية) | ○＊7 | ||
| مغزل 1° فِهرِس | ○ | ||
| مغزل 15° فِهرِس | ○ | ||
| الفرامل المغزل الرئيسي | ○ | ||
| المغزل الخلفي 15° فِهرِس | ○＊1 | ||
| المغزل الخلفي 1° فِهرِس | ○＊1 | ||
| الفرامل المغزل الخلفي | ○＊1 | ||
| أداة حية بجانب المغزل الخلفي | ー | ||
| الحفر المتقاطع (النوع المعياري: 1) | ー | ||
| 2-الحفر المتقاطع | ー | ||
| 3-الحفر المتقاطع | ○ | ||
| 4-الحفر عبر المغزل | ○ | ||
|
نظام عالي الدقة
| 0.1 μم القرار | معيار | |
| جهاز التحكم في درجة حرارة زيت التبريد | ○ | ||
| مفتاح اللمس بمحور X2 | ○＊3 | ||
|
أدوات حية (عمود الأداة الخلفي)
| محرك خلفي | ー | |
| أداة المغزل | ー | ||
| مغزل ذو وجهين | ー | ||
| رأس الحفر الزاوي | ー | ||
| رأس خيط دوار | ー | ||
| رأس هوبينغ | ー | ||
|
أدوات حية
(منشور الأداة الخلفية)
| محرك خلفي | ○＊3 | |
| أداة المغزل | ○＊3 | ||
| المغزل أداة الصليب الخلفي | ○＊3 | ||
| محول الأداة الخلفية | ○＊3 | ||
|
المتعلقة بالمبرد
| جامع الضباب | ○ | |
| وحدة مضخة الضغط العالي | ○ | ||
| ضربة زيت كود M | ○ | ||
| فوهة سائل التبريد المتموجة | ○ | ||
|
الشغل نظام التفريغ
| عمل الماسك | معيار | |
| ناقل العمل | ○＊3 | ||
| التفريغ الأمامي | ○＊1 | ||
| التفريغ الخلفي | ○＊1 | ||
| التخلص من الرقائق | رقاقة الناقل | ○＊1 | |
|
صيانة الماكينات و
وظائف المراقبة | اكتشاف القطع (نوع مفتاح اللمس) | ○ | |
| مؤشر الإشارة | ○ | ||
|
الأدوات ذات الصلة
| محول للقضيب غير الدائري (المغزل الرئيسي) | ○ | |
| محول للقضيب غير المستدير (المغزل الخلفي) | ○＊1 | ||
| تشاك كوليت مع بطانة كربيد | ○ | ||
| مقياس مجموعة الأدوات | ○ | ||
| بطانة المغزل | ○ | ||
| حامل الحفر | معيار | ||
|
وظائف NC
| حجم تخزين جزء البرنامج 128 كيلو بايت | ー | |
| حجم تخزين جزء البرنامج 256 كيلو بايت | ー | ||
| حجم تخزين جزء البرنامج 512 كيلو بايت | ー | ||
| حجم تخزين جزء البرنامج 1 ميجابايت | ー | ||
| عدد برامج التوسع القابلة للتسجيل #1 | حجم التخزين 64 كيلو بايت (البرامج القابلة للتسجيل: 120) | ー | |
| حجم التخزين 128 كيلو بايت (البرامج القابلة للتسجيل: 250) | ー | ||
| حجم التخزين 256 كيلو بايت (البرامج القابلة للتسجيل: 500) | ー | ||
| حجم التخزين 512 كيلو بايت (البرامج القابلة للتسجيل: 1000) | ー | ||
| برنامج أبعاد الرسم المباشر | معيار | ||
| قطع الخيط ذو الرصاص المتغير | معيار | ||
| تراجع دورة قطع الخيط | معيار | ||
| استيفاء الإحداثيات القطبية | معيار*5 | ||
| الاستيفاء الاسطواني | معيار*5 | ||
| عرض اللغة | ○ | ||
|
السلامة وغيرها
| مفتاح تدفق سائل التبريد | ○ | |
| طفاية حريق أوتوماتيكية | ○ | ||
| مصباح الإضاءة | معيار | ||
| واجهة تغذية الشريط | ○ | ||
| وظيفة تتبع المقبض اليدوي | ○＊6 | ||
| أداة حية التنصت جامدة | ○ | ||
| واجهة الإدخال/الإخراج RS232C | ○ | ||
| تحويل بوصة/متري | ○ | ||
| كشف الحمل غير الطبيعي | ○ | ||
| المراسلات للمبرد للذوبان في الماء | ー | ||
التاريخ الفني:
| 1. | دليل تعليمات التشغيل | يضع1 |
| 2. | مواصفات ملحق النظام | يضع1 |
| 3. | تقرير اختبار الجودة | يضع1 |
| 4. | قائمة التعبئة | يضع1 |

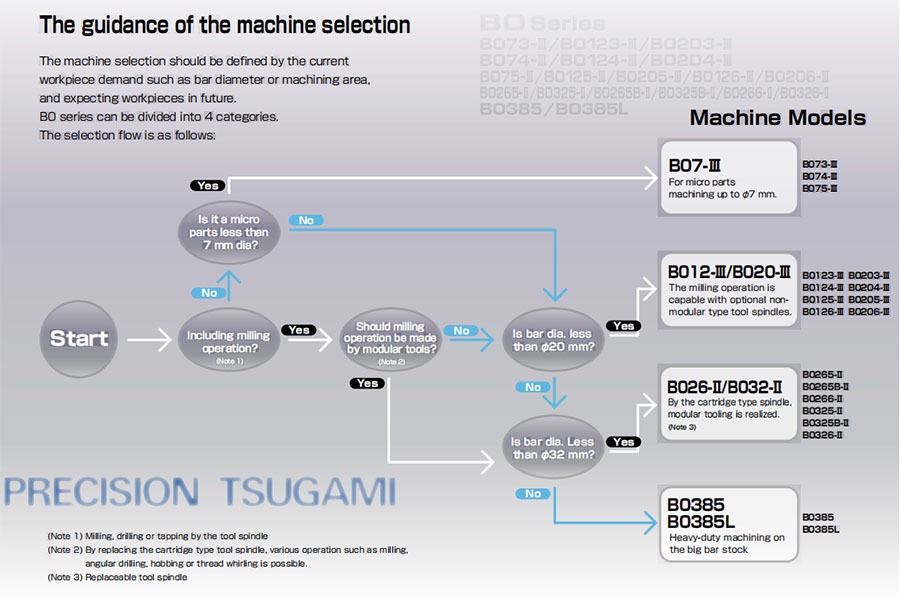

إرشادات اختيار الآلة
