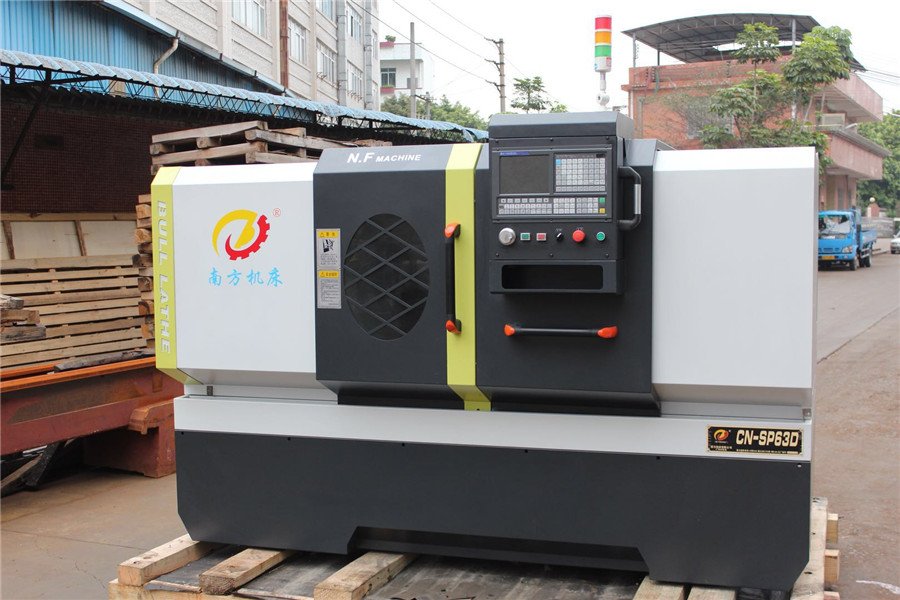

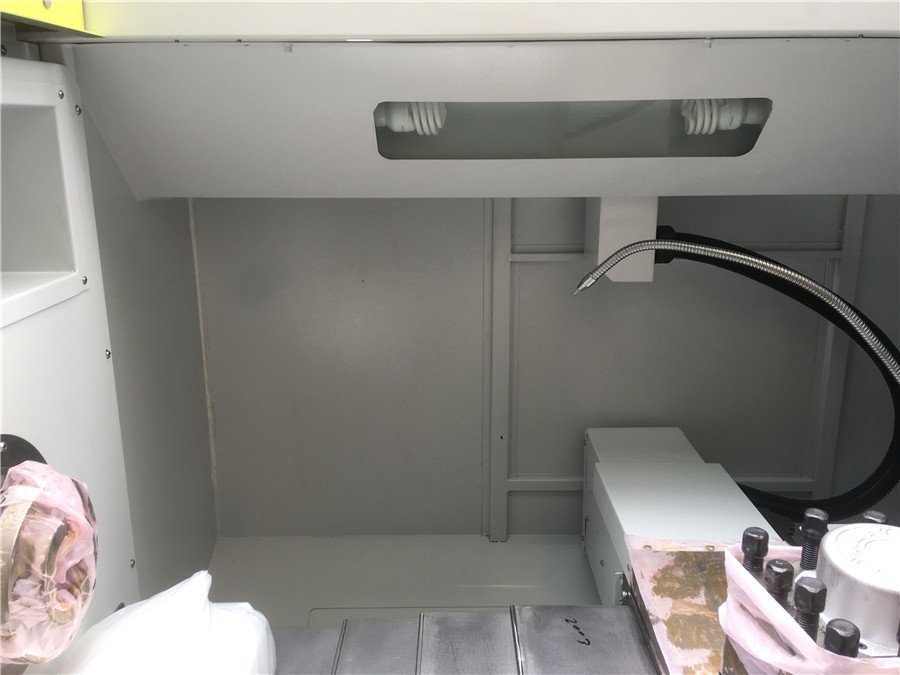

SP63Z
الأداء الرئيسي (CN-SP63Z):
1. قاعدة صب من قطعة واحدة وسرير، تحافظ على ما يكفي من الصلابة واستقرار الدقة.
2. تأرجح فوق قطر السرير. :640 ملم،
3. المسافة بين القضبان الصلبة: 550 مم
4. القطر على مخرطة النقل: 480 مم
5. قضبان صلبة مثلثة مزدوجة
6. قطر المغزل 105 ملم.
7. المغزل مع علبة التروس، النقل التلقائي لثلاث درجات السرعة.
H: 156—1200 دورة في الدقيقة. م: 39—312.5 دورة في الدقيقة؛ ل: 14—112.5 دورة في الدقيقة.
8. محرك سيرفو بكين CBT 11.0 كيلو واط.
9. نموذج رأس المغزل: C11/ 1:20/ øمم105
10. ظرف يدوي ثلاثي الفك بقطر 320 مم
11. جهاز تحكم جي إس كيه 980
12. محرك مؤازر، جهاز لولبي، تشحيم تلقائي، حماية كاملة للغطاء للسكك الحديدية والبراغي الكروية.
مخرطة CNC مقاس 640 مم متأرجحة فوق السرير –طول المعالجة 460 مم
الأداء الرئيسي（
CN-SP63Z）:
1. قاعدة صب من قطعة واحدة وسرير، تحافظ على ما يكفي من الصلابة واستقرار الدقة.
2. تأرجح فوق قطر السرير. :640 ملم،
3. المسافة بين القضبان الصلبة: 550 مم
4. القطر على مخرطة النقل: 480 مم
5. قضبان صلبة مثلثة مزدوجة
6. قطر المغزل 105 ملم.
7. المغزل مع علبة التروس، النقل التلقائي لثلاث درجات السرعة.
ح: 156—1200 دورة في الدقيقة; م: 39—312.5 دورة في الدقيقة; ل: 14—112.5 دورة في الدقيقة.
8. محرك سيرفو بكين CBT 11.0 كيلو واط.
9. نموذج رأس المغزل: C11/ 1:20/ Øمم105
10. ظرف يدوي ثلاثي الفك بقطر 320 مم
11. جهاز تحكم جي إس كيه 980
12. محرك مؤازر، جهاز لولبي، تشحيم تلقائي، حماية كاملة للغطاء للسكك الحديدية والبراغي الكروية.
|
نموذج
المواصفات | CN-SP63Z | |
| المواصفات الرئيسية | سوينغ على السرير | مم640 |
| الحد الأقصى لطول قطعة العمل بالقطع | مم460 | |
| السعة | أقصى قطر بالقطع على السرير | مم630 |
| أقصى قطر بالقطع على شريط التمرير | مم480 | |
| أقصى طول للتصنيع | مم460 | |
| شريط من خلال قطر المادة | Øمم103 | |
| ارتفاع مركز المغزل | مم320 | |
| المسافة المركزية بين غراب الذيل والمغزل | المسافة بين المغزل إلى غراب الذيل | ///// |
| مغزل | قطر تجويف المغزل | Øمم105 |
| تفتق تتحمل المغزل | C11/ 1:20/ Øمم105 | |
| نطاق سرعة المغزل | نوع التروس أوتوماتيكي بثلاث سرعات. 14 —-12002 دورة في الدقيقة الارتفاع: 156—1200 دورة في الدقيقة; م: 39—312.5 دورة في الدقيقة; ل: 14—112.5 دورة في الدقيقة. | |
| برج | (ماكس). سفر البرج على المحور Z | مم460 |
| (ماكس). سفر البرج على المحور X | مم450 | |
| سرعة التحرك السريع على المحور Z | 8000 مم/دقيقة | |
| سرعة التحرك السريع على المحور X | 6000 مم/دقيقة | |
| مواقف البرج | برج عمودي من النوع 4 مواضع | |
| حجم البرج | 32×مم32 | |
| برج NC | LD4B-CK6163 | |
| تصاعد ثقوب الحفر، مملة | MT4 | |
| المسافة بين مركز المغزل إلى سطح الدعم | مم32 | |
| موتور | قوة المحرك الرئيسي | محرك سيرفو بكين CBT 11 كيلو واط |
| عزم دوران محرك المحور Z | 16 ن.م | |
| عزم دوران محرك المحور X | 6 ن.م | |
| مضخة التبريد | AYB-20 0.115 كيلو واط | |
| أبعاد المخطط التفصيلي | 2610 مم × 1850 مم × 1900 مم | |
| الوزن الصافي | كلغ3000 |
دقة فحص الآلة
| عناصر الفحص | الصين معيار | معيار المصنع |
| دقة التصنيع | IT7 | IT7 |
| تصنيع قطعة العمل الاستدارة | 0.005 ملم/φ50 ملم | 0.004 ملم/φ50 ملم |
| تصنيع قطعة العمل cylindricity | 0.03 ملم / 300 ملم | 0.02 ملم / 200 ملم |
| تصنيع قطعة العمل Planness | 0.025 مم/φ300 مم | 0.015 ملم/φ200 ملم |
| تصنيع سطح قطعة العمل | Ra2.5μم | Ra2.0μم |
| دقة الموقف | المحور السيني 0.03 مم | المحور السيني 0.024 مم |
| المحور Z 0.04 مم | المحور Z 0.032 مم | |
| إعادة الموقف | المحور السيني 0.012 مم | المحور السيني 0.01 مم |
| المحور Z 0.016 مم | المحور Z 0.012 مم |
تكوين الآلة
| اسم الملحقات | نموذج المواصفات | الشركة المصنعة | ملاحظة |
| CNC | GSK980 | GSK | |
| المحرك الرئيسي | محرك سيرفو المغزل 11KW | الصين بكين CBT | |
| محرك المحور X | 6 ن.م | GSK | |
| محرك المحور Z | 16 ن.م | GSK | |
| تحمل المغزل | P4 | الصين الشهيرة محمل المحور Ha | |
| P4 | |||
| مغزل | مم105 | الآلة الجنوبية | |
| برج | برج عمودي 4 مواضع أوتوماتيكي LD4B-CK6163 | HTC | |
| الكرة اللولبية ذات المحور X | C3 | بوت / نهر هان | |
| الكرة اللولبية ذات المحور Z | C3 | بوت / نهر هان | |
| محامل المسمار للمحور X الكرة اللولبية | P4 | بحث محور هاربين / لوه | |
| محامل لولبية للمسمار الكروي على المحور Z | P4 | بحث محور هاربين / لوه | |
| ضوء ثلاثي الألوان | ثلاثة ألوان وامض | ONN | |
| المكونات الكهربائية الرئيسية | التتابع / المقاولين | اليابان’s إيزومي/سويسراABB/شنايدر |
ملحقات الأدوات الآلية القياسية:
| لا. | اسم الملحق | مواصفات النموذج | الكمية | ملاحظة |
| 1 | ضبط القرن والمسامير | CN-SP63Z | 1 | ماركة الجنوب |
| 2 | أدوات عموم | 1 | ثلاثة النوارس | |
| 3 | أدوات المسمار | 1 | الصين العلامة التجارية | |
| 4 | تشاك | قطر ظرف الفك اليدوي Φ320 | 1 | الصين العلامة التجارية |
البيانات التقنية:
| لا. | اسم البيانات الفنية | نسخ | ملاحظة |
| 1 | أداة آلية يدوية (آلة)—ميكانيكية وكهربائية | 1 | |
| 2 | شهادة | 1 | |
| 3 | التفتيش الدقيق | 1 | |
| 4 | قائمة التعبئة | 1 | |
| 5 | التشغيل اليدوي للمستخدم لوحدة التحكم | 1 | |
| 6 | دليل تشغيل نظام التحكم | 1 | |
| 7 | الرسم الكهربائي | 1 |
