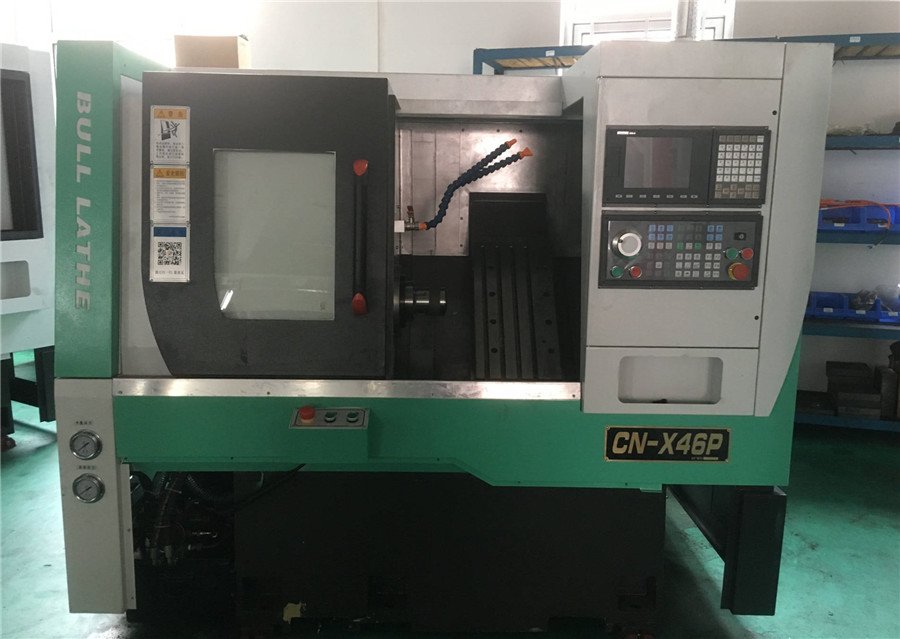

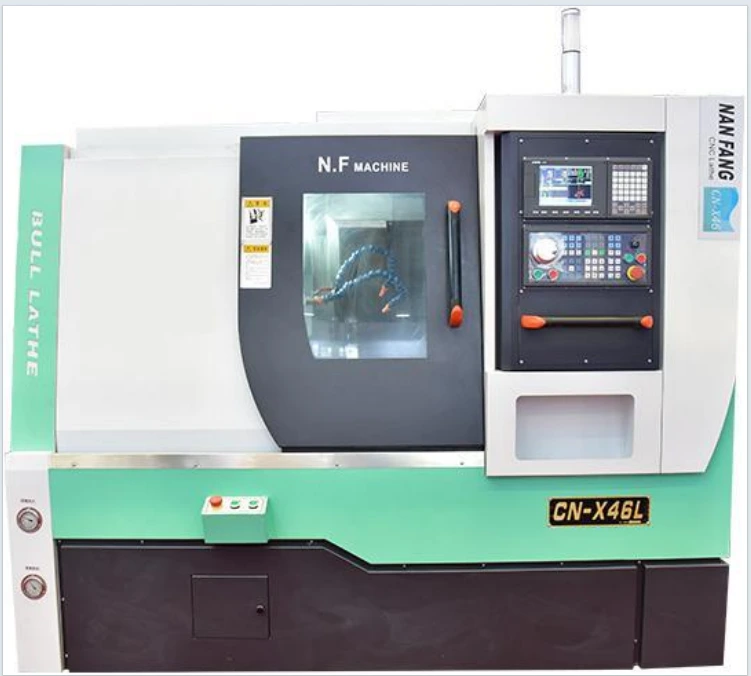

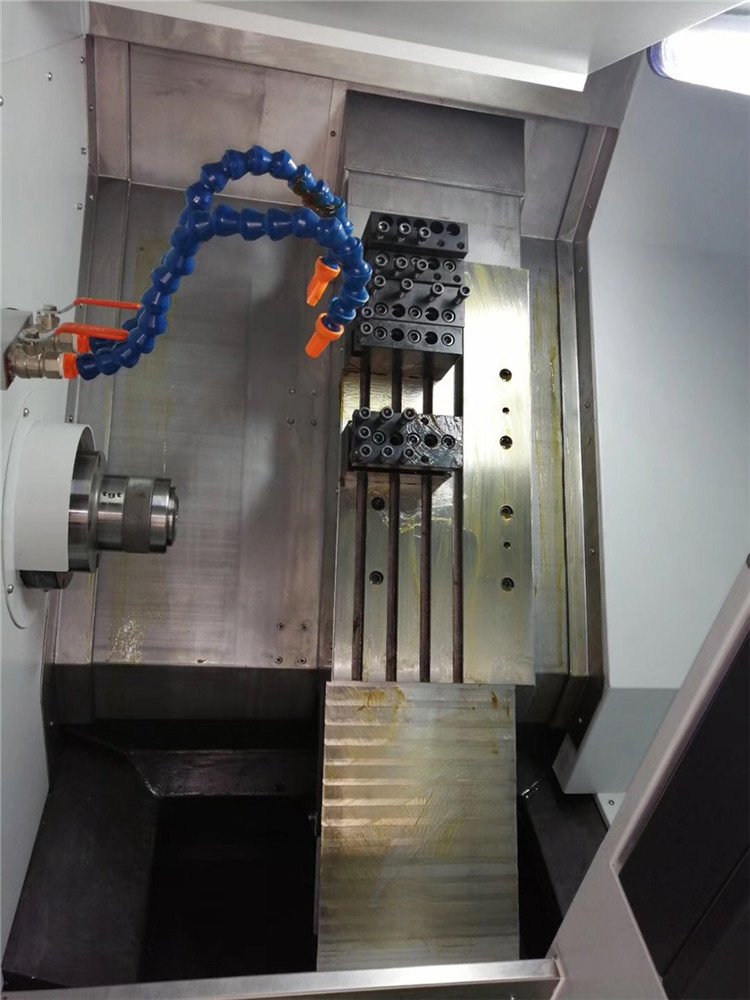

مخرطة CNC مقاس 420 مم متأرجحة فوق السرير CN-X46P/CN-X46/CN-X46L

تم تصميم قاعدة أدوات الآلة للتحسين وفقًا لتحليل العناصر المحدودة، بحيث تتمتع بصلابة جيدة؛

المغزل هو المغزل ذو الأكمام التايوانية، إنه سريع للغاية، ودقة جيدة، وخصائص ديناميكية جيدة؛

استخدم خط السكة الحديدية عالي الدقة والمسمار الكروي في تايوان، ناقل الحركة السلس، الضوضاء المنخفضة، دقة تحديد المواقع العالية.

يعتمد المحور X هيكل التمدد المسبق، مما يقلل من تأثير التشوه الحراري على دقة المحور X ويحسن صلابة المحور X.

هناك آلية فصل الزيت عن الماء في اتجاه Z مصممة، والتي يمكن أن تقلل بشكل فعال من تلوث مواد التشحيم في سائل تبريد خزان المياه؛

الآلة مناسبة بشكل خاص لمعالجة أجزاء المحور والأنابيب والأكمام الصغيرة، بسرعة ودقة عالية، وتشطيب جيد، واتساق حجم ثابت، وما إلى ذلك.

استفسار

أكتب مراجعة

الأداء الرئيسي (CN-X46P/CN-X46/CN-X46L)
1. تأرجح فوق المخرطة بقطر 420 مم
2. سرير مائل 45 درجة
3. طول المعالجة (ظرف الإنتاج الذاتي) 285 مم
4. طول المعالجة (ظرف هيدروليكي) 215 مم
5. قاعدة صب من قطعة واحدة وسرير مائل
6. لا يتجاوز رد الفعل العكسي لبرغي المحور Z 0.01 مم
7. لا يتجاوز رد الفعل العكسي لبرغي المحور X 0.01 مم
8. الكرة اللولبية وتوجيه السكك الحديدية مع التشحيم القسري
9. تم تصميم قاعدة الأدوات الآلية للتحسين وفقًا لتحليل العناصر المحدودة.
10. تتميز الآلة بأداء جيد ودقة عالية، وضجيج منخفض، ونمط جديد، وما إلى ذلك

420mm swing over bed CNC lathe –285mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

المواصفات الرئيسية

نموذج من المخرطة		CN-X46P	X46	X46L
المواصفات الرئيسية	(ماكس). قطر سوينغ. فوق مخرطة	مم500
	منحدر سرير المخرطة	درجة45
نطاق المعالجة	(ماكس). بقطر. المعالجة على المخرطة	مم420		مم480
	(ماكس). قطر الحفر (المحور والأكمام)	مم215	مم300	مم420
	(ماكس). طول المعالجة (ظرف الإنتاج الذاتي)	مم215	مم300	مم420
	(ماكس). طول المعالجة (ظرف هيدروليكي)	مم125	مم240	مم360
	أقصى قطر للشريط	Ø 45 ملم
	ارتفاع المركز (من لوحة الشريحة إلى مركز المغزل)	مم80
مغزل	تجويف المغزل	مم56
	نوع رأس المغزل	ØA2-5
	رئيس المغزل جمع تفتق	مخروط 6
	(ماكس). سرعة المغزل	5000r/دقيقة
المشبك	المشبك الهيدروليكي	A2-5
برج	نوع البرج	أداة الصف
	حجم البرج	مم20 x 20
	(ماكس). حجم البرج	Ø25 ملم
رمح التغذية	(ماكس). السفر باتجاه X	مم840	مم970
	(ماكس). السفر باتجاه Z	مم300	395	مم520
	X/Z. سرعة الحركة السريعة للمحور	24/24 م/دقيقة
	(ماكس). سرعة تغذية القطع	8000 مم/دقيقة
	رد فعل عنيف المسمار المحور Z	≦0.01
	رد فعل عنيف المسمار المحور X	≦0.01
دقة المعالجة	استدارة	≦0.003
	تفتق	≦0.005/100
	المحورية	≦0.004/100
	دقة الموقف	±0.005
	كرر دقة الموقف	±0.0025
موتور	قوة المحرك الرئيسي (التكوين القياسي)	كو5.5
	عزم دوران محرك سيرفو الطولي (اتجاه Z).	5.39 ن.م (اليابان ياسكاواي) 7.5 نيوتن متر (GKS/كانيدي)	8.34 نيوتن متر (اليابان ياسكاواي) 7.5 نيوتن متر (GKS/كانيدي)
	عزم دوران محرك سيرفو المستعرض (اتجاه X).	5.39 ن.م (اليابان ياسكاواي) 7.5 نيوتن متر (GKS/كانيدي)	8.34 نيوتن متر (اليابان ياسكاواي) 7.5 نيوتن متر (GKS/كانيدي)
	نوع مضخة التبريد	AYB-20 0.125KW
	إجمالي الطاقة	10KW	12KW
أبعاد الماكينة (الطول × العرض × الارتفاع)		1089.5 مم × 1430 مم × 1642 مم	2204 ملم × 1606 ملم × 1751 ملم	2447 ملم × 1702 ملم × 1751 ملم
الوزن		كغ2200	كغ2500	كغ2800

معيار الدقة

الوحدة: مم

عناصر الفحص	الصين القياسية	معيار المصنع
دقة التصنيع	IT8	IT8
دقة تصنيع قطعة العمل الاستدارة	مم0.007	مم0.006
دقة تصنيع قطعة العمل الأسطوانية	0.015 ملم / Ф300 ملم	0.013 مم / Ф200 مم
تصنيع سطح قطعة العمل	Ra3.2μm	Ra2.8μm
تصنيع قطعة العمل Planness	0.02 ملم / 300 ملم	0.018 ملم / 300 ملم

420mm swing over bed CNC lathe –285mm machining length-Manual Lathe Machine, Economic CNC Lathe Machine, Heavy Duty Flat Bed CNC Lathe Machining Center

الملحقات القياسية التكوين

الاسم	المواصفات	العلامة التجارية	ملاحظة
المحرك الرئيسي	محرك سيرفو بقدرة 5.5 كيلو واط	صنع في الصين
تحمل المغزل	P4	صنع في الصين
المحور X الكرة اللولبية	C3	صنع في الصين
Z-محور الكرة اللولبية	C3	صنع في الصين
ظرف هيدروليكي	6" اختياري	صنع في الصين
المكونات الكهربائية	جميع	صنع في الصين

الملحقات القياسية:

لا.	الاسم	المواصفات	QTY
1	وجع رأس المقبس		يضع1
2	مفتاح ربط مفتوح		يضع1
3	وجع القضبان		يضع1
4	قضيب سحب المغزل		يضع1
5	شفة المغزل		يضع1
6	وظيفة أداة طويلة		يضع4
7	وظيفة أداة طويلة إيجابية وسلبية		يضع1
8	وظيفة أداة الحفر		يضع2
9	تشاك كوليت الربيع		يضع2
10	صندوق الأدوات		يضع1

التاريخ الفني:

1.	دليل تعليمات التشغيل	يضع1
2.	مواصفات ملحق النظام	يضع1
3.	تقرير اختبار الجودة	يضع1
4.	قائمة التعبئة	يضع1
