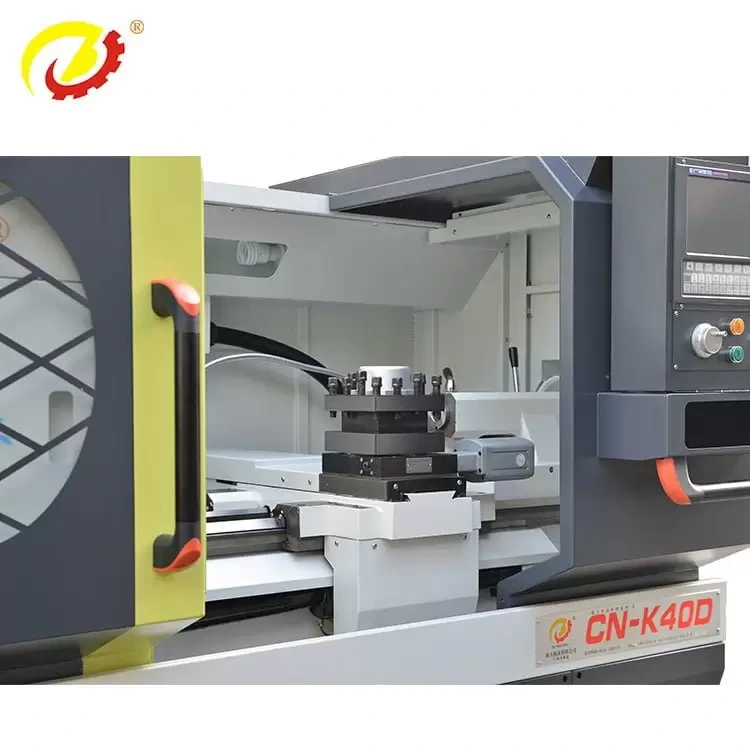

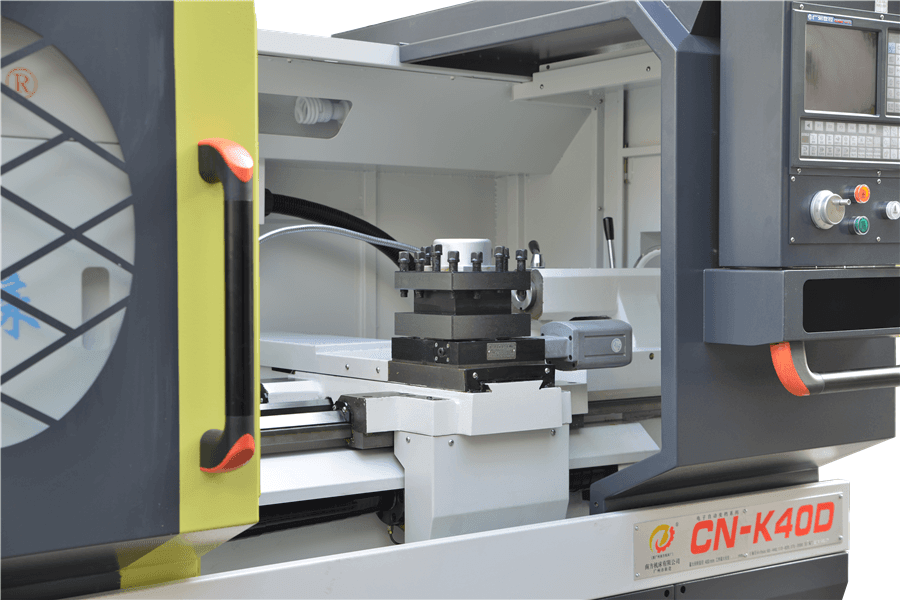

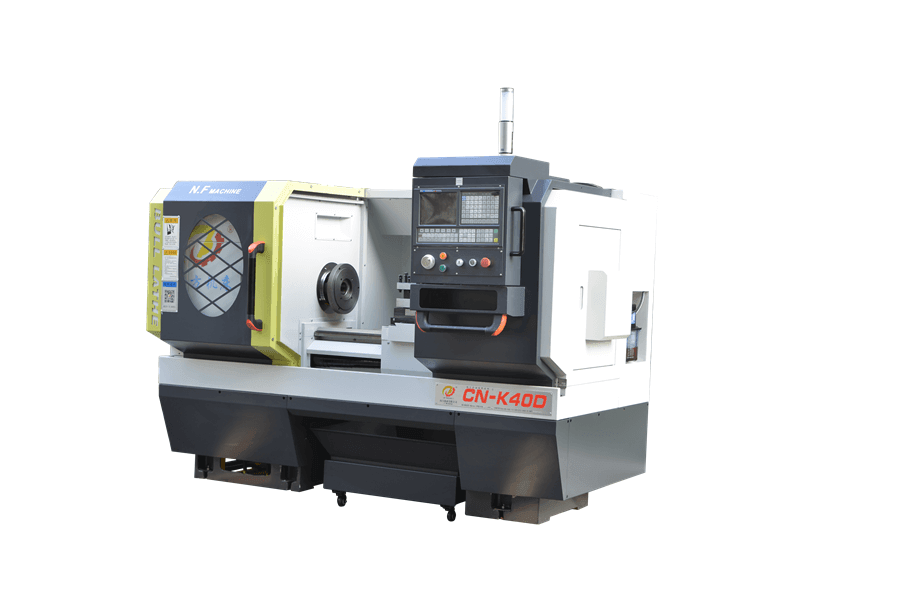

مخرطة CNC ذات تأرجح 400 مم - طول المعالجة 1000 مم
الأداء الرئيسي（CN-K40D-1000）
1. تأرجح فوق السرير حتى قطر 400 مم
2. طول المعالجة 1000 مم
3. قاعدة صب وسرير من قطعة واحدة، تحافظ على موثوقية الماكينة مستقرة.
4. مسافة أطول تبلغ 320 ملم بين طريقي النقابة على المحور Z.
5. مسافة أطول تبلغ 190 ملم بين طريقي النقابة على المحور X.
6. نطاق السرعة بثلاثة مستويات ونقل تلقائي
7. نظام مستقل لإزالة الرقائق
8. جميع الملحقات من ماركة صينية مشهورة، وبالتالي فهي تحافظ على الجودة الجيدة للآلة
مخرطة CNC مقاس 400 مم –طول المعالجة 1000 مم
الأداء الرئيسي（CN-K40D-1000）
1. تأرجح فوق السرير حتى قطر 400 مم
2. طول المعالجة 1000 مم
3. قاعدة صب وسرير من قطعة واحدة، تحافظ على موثوقية الماكينة مستقرة.
4. مسافة أطول تبلغ 320 ملم بين طريقي النقابة على المحور Z.
5. مسافة أطول تبلغ 190 ملم بين طريقي النقابة على المحور X.
6. نطاق السرعة بثلاثة مستويات ونقل تلقائي
7. نظام مستقل لإزالة الرقائق
8. جميع الملحقات من ماركة صينية مشهورة، وبالتالي فهي تحافظ على الجودة الجيدة للآلة
|
نموذج
المواصفات | CN-K40D-1000 | |
| المواصفات الرئيسية | سوينغ على السرير | مم400 |
| الحد الأقصى لطول قطعة العمل بالقطع | مم1000 | |
| السعة | أقصى قطر بالقطع على السرير | مم400 |
| أقصى قطر بالقطع على شريط التمرير | مم220 | |
| الحد الأقصى لطول الماكينة (المسافة بين غراب الذيل إلى فكي الظرف) | مم890 | |
| شريط من خلال قطر المادة | Øمم50 | |
| ارتفاع مركز المغزل | مم200 | |
| المسافة المركزية بين غراب الذيل والمغزل | المسافة بين المغزل إلى غراب الذيل | مم1000 |

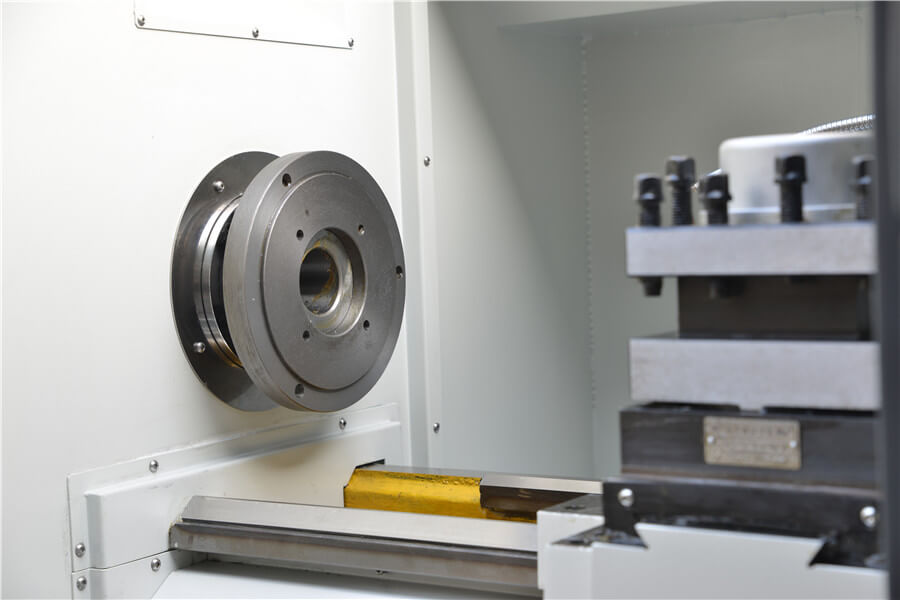

| مغزل | قطر تجويف المغزل | Øمم52 |
| تفتق تتحمل المغزل | MORSE #6 | |
| نطاق سرعة المغزل |
ناقل حركة أوتوماتيكي بثلاث تروس أوتوماتيكية 60-2000r/min
ح: 275-2000r/دقيقة، م: 112-820r/دقيقة لتر: 60-440r/دقيقة | |
| برج | (ماكس). سفر البرج على المحور Z | مم1000 |
| (ماكس). سفر البرج على المحور X | مم230 | |
| سرعة التحرك السريع على المحور Z | 8000 مم/دقيقة | |
| سرعة التحرك السريع على المحور X | 4000 مم/دقيقة | |
| مواقف البرج | برج عمودي من النوع 4 مواضع | |
| حجم البرج | 25×مم25 | |
| المسافة بين مركز المغزل إلى سطح الدعم | مم25 | |
| تايلستوك | تفتق الأكمام المغزل | MT5 |
| الحد الأقصى لسفر الأكمام تايلستوك | مم130 | |
| الحد الأقصى لسفر Tailstock على المحور X | ±مم10 | |
| موتور | قوة المحرك الرئيسي | كو5.5/7.5 |
| عزم دوران محرك المحور Z | 6 ن.م | |
| عزم دوران محرك المحور X | 4 ن.م | |
| مضخة التبريد | AYB-20 0.115 كيلو واط | |
| نموذج حامل الأدوات | LD4 | |
| أبعاد المخطط التفصيلي | موديل 750 ملم | 2400 مم × 1500 مم × 1800 مم |
| الوزن الصافي | موديل 750 ملم | كلغ1800 |
دقة فحص الآلة
| عناصر الفحص | الصين معيار | معيار المصنع |
| دقة التصنيع | IT7 | IT7 |
| تصنيع قطعة العمل الاستدارة | 0.005 ملم/φ50 ملم | 0.004 ملم/φ50 ملم |
| تصنيع قطعة العمل cylindricity | 0.03 ملم / 300 ملم | 0.02 ملم / 200 ملم |
| تصنيع قطعة العمل Planness | 0.025 مم/φ300 مم | 0.015 ملم/φ200 ملم |
| تصنيع سطح قطعة العمل | Ra2.5μم | Ra2.0μم |
| دقة الموقف | المحور السيني 0.03 مم | المحور السيني 0.024 مم |
| المحور Z 0.04 مم | المحور Z 0.032 مم | |
| إعادة الموقف | المحور السيني 0.012 مم | المحور السيني 0.01 مم |
| المحور Z 0.016 مم | المحور Z 0.012 مم |
تكوين الآلة
| اسم الملحقات | نموذج المواصفات | الشركة المصنعة | ملاحظة |
| CNC | GSK980 | GSK | |
| المحرك الرئيسي | محرك سيرفو مغزلي بقدرة 5.5/7.5 كيلو وات | الصين كيتنغ | |
| محرك المحور X | 110ST-M040 | GSK | |
| محرك المحور Z | 130ST-M060 | GSK | |
| تحمل المغزل | P4 | الصين تحمل HRB الشهيرة | |
| P5 | |||
| مغزل | 52 ملم المغزل | الآلة الجنوبية | |
| برج | برج عمودي 4 مواقف | HTC | |
| الكرة اللولبية ذات المحور X | C3 | بوت / نهر هان | |
| الكرة اللولبية ذات المحور Z | C3 | بوت / نهر هان | |
| محامل المسمار للمسمار الرصاص المحور X | P4 | بحث محور HRB/Luo | |
| محامل المسمار للمسمار الرصاص المحور Z | P4 | بحث محور HRB/Luo | |
| ضوء ثلاثي الألوان | ثلاثة ألوان وامض | ONN | |
| المكونات الكهربائية الرئيسية | التتابع / المقاولين | اليابان’s إيزومي/سويسرا ABB/Schneider | |
| غراب الذيل | شركة الجنوب لأدوات الآلات CNC | ماركة الجنوب |
ملحقات الأدوات الآلية القياسية:
| لا. | اسم الملحق | مواصفات النموذج | الكمية | ملاحظة |
| 1 | ضبط القرن والمسامير | CN-K40D | 1 | لدينا |
| 2 | أدوات عموم | 1 | ثلاثة النوارس | |
| 3 | أدوات المسمار | 1 | الصين العلامة التجارية | |
| 4 | تشاك | قطر ظرف الفك اليدوي Φ200 | 1 | الصين العلامة التجارية |
البيانات التقنية:
| لا. | اسم البيانات الفنية | نسخ | ملاحظة |
| 1 | أداة آلية يدوية (آلة)—ميكانيكية وكهربائية | 1 | |
| 2 | شهادة | 1 | |
| 3 | التفتيش الدقيق | 1 | |
| 4 | قائمة التعبئة | 1 | |
| 5 | التشغيل اليدوي للمستخدم لوحدة التحكم | 1 | |
| 6 | دليل تشغيل نظام التحكم | 1 | |
| 7 | الرسم الكهربائي | 1 |
SOUTH Lathe هي شركة متخصصة في تصنيع آلات CNC لأدوات الطحن والحفر والتقطيع والنحت المدمجة.
