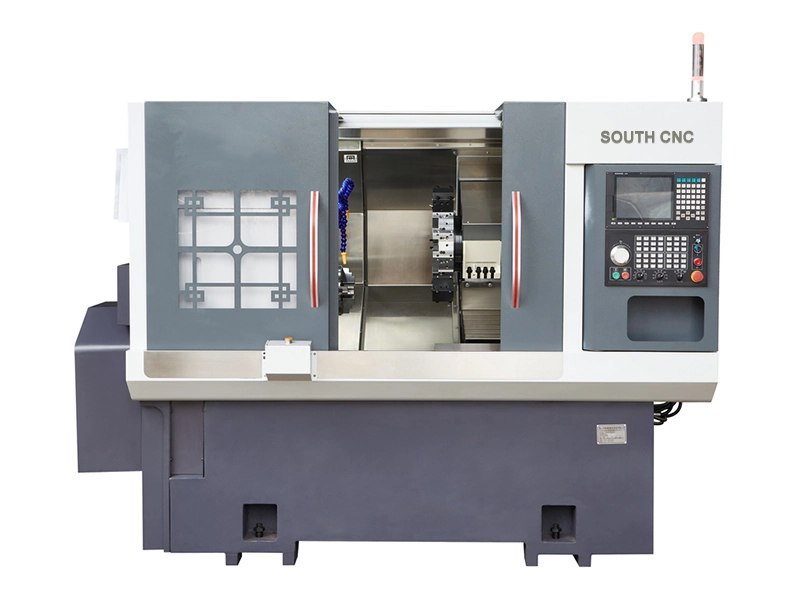

آلة خراطة CNC CK76TB-600
● وحدة تحكم SYNTEC التايوانية
● اعتماد هيكل L المترابط المتجانس لسرير المخرطة
9.يمكن معالجة الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، ومواد السبائك ذات درجات الحرارة العالية.
● تتميز الماكينة بالأداء الجيد والدقة العالية والضوضاء المنخفضة والأسلوب الجديد وما إلى ذلك
● المعالجة الاحترافية لقالب الفولاذ في حدود 300 مم
الأداء الرئيسي
◉ قطر المخرطة المتأرجحة 600 مم
◉ الحد الأقصى لطول الدوران 560 مم
◉ قاعدة الصب المكونة من قطعة واحدة والسرير المائل يحافظان على أداء الماكينة المستقر الجيد
◉ قطر المغزل 86 مم
◉ برج سيرفو ذو صلابة ثقيلة مصنوع في علامة تجارية تايوانية
◉ صلابة ثقيلة وذيل مبرمج
◉ وحدة تحكم SYNTEC التايوانية
◉ اعتماد هيكل L المترابط المتجانس لسرير المخرطة
◉ يمكن معالجة الفولاذ المقاوم للصدأ وسبائك التيتانيوم ومواد السبائك ذات درجات الحرارة العالية.
◉ تتميز الماكينة بالأداء الجيد والدقة العالية والضوضاء المنخفضة والأسلوب الجديد وما إلى ذلك
◉ المعالجة الاحترافية لقالب الفولاذ في حدود 300 مم
المواصفات الرئيسية
نموذج مخرطة | CK76TB-600 | |
قدرة التصنيع | أقصى قطر للتأرجح فوق المخرطة | Ø600 مم |
أقصى قطر للدوران | Ø400 مم | |
أقصى طول للدوران | 560 ملم | |
المغزل الرئيسي | ظرف هيدروليكي للمحور | 10 بوصة |
ارتفاع مركز المغزل عن الأرض | 1030 ملم | |
أنف المغزل | A2-8 | |
قطر ثقب المغزل | Ø86 مم | |
أقصى قطر لمادة الشريط | Ø72 مم | |
أقصى سرعة للمغزل | الحد الأقصى 2000 دورة في الدقيقة | |
قوة/عزم محرك المغزل | 15 كيلو واط/143 نيوتن متر | |
برج سيرفو تايوان | المواقف | 125-8T |
تغذية المحور X/Z/Y | أقصى سرعة للسفر السريع | - |
قوة/عزم دوران المحرك على المحور X/Z | ياسكاوا 1.8 كيلو واط/11.5 نيوتن متر | |
براغي كروية من الدرجة C3 ذات محور X/Z | 40/40 | |
قضبان توجيه الأسطوانة ذات المحور X/Z | 35/45 | |
أقصى مسافة للسفر على المحور X | 230 ملم | |
الحد الأقصى لسفر المحور Z | 580 ملم | |
ذيل المقود | سفر ذيل الجذع | 520 ملم |
ثقب مخروطي للقاذف | موهس 5# | |
مواصفات المعدات | الوزن الصافي للماكينة | 4300 كجم |
إجمالي قوة الماكينة | 26KW | |
طول الماكينة × عرضها × ارتفاعها | 2500x1600x1700 | |
العناصر الاختيارية
(قياسي ● اختياري ○)
عنصر التكوين | CK76TB-600 | |
مغزل | المغزل الميكانيكي | ● |
المغزل الكهربائي | ○ | |
نظام التحكم | نظام CNC من الجيل الجديد | ● |
محور التغذية | ياسكاوا | ○ |
SYNTEC | ● | |
برج | 100-12T | ● |
125-8T | ○ | |
التثبيت | ظرف سحب خلفي | ● |
تشاك | ○ | |
المعدات المساعدة | جهاز جمع الأجزاء | ○ |
جهاز التغذية | ○ | |
ناقل الرقائق | ○ | |
روبوت آلي | ○ | |
فاصل ضباب الزيت | ○ | |
SOUTH Lathe هي شركة متخصصة في تصنيع آلات CNC لأدوات الطحن والحفر والتقطيع والنحت المدمجة.
