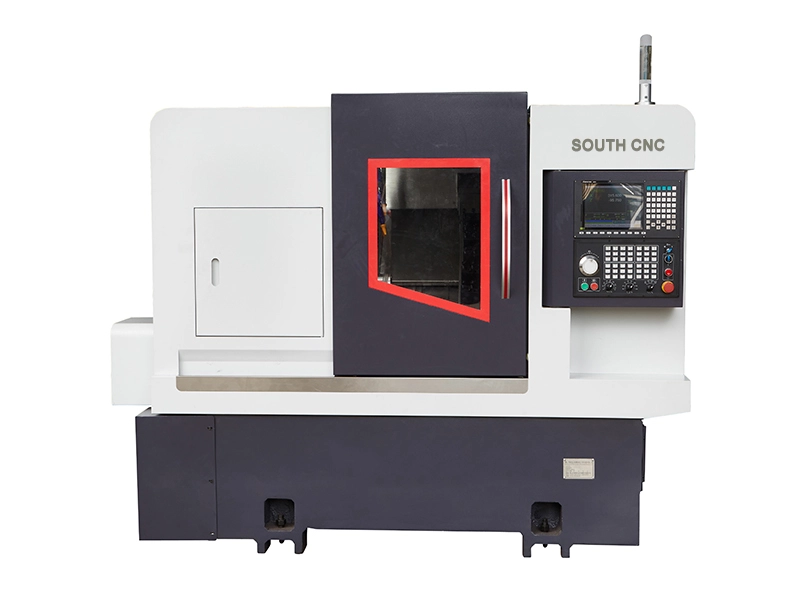

آلة خراطة CNC CK46
● وحدة تحكم SYNTEC التايوانية
● اعتماد هيكل L المترابط المتجانس لسرير المخرطة
● يمكن معالجة الفولاذ المقاوم للصدأ وسبائك التيتانيوم ومواد السبائك ذات درجات الحرارة العالية.
● تتميز الماكينة بالأداء الجيد والدقة العالية والضوضاء المنخفضة والأسلوب الجديد وما إلى ذلك
الأداء الرئيسي
◉ قطر المخرطة المتأرجحة 400 مم
◉ الحد الأقصى لطول الدوران 380 مم
◉ قاعدة الصب المكونة من قطعة واحدة والسرير المائل يحافظان على أداء الماكينة المستقر الجيد
◉ قطر المغزل 56 مم
◉ آلة مخرطة CNC من النوع Gang، ضبط الحد الأقصى لـ 8 أدوات
◉ وحدة تحكم SYNTEC التايوانية
◉ اعتماد هيكل L المترابط المتجانس لسرير المخرطة
◉ يمكن معالجة الفولاذ المقاوم للصدأ وسبائك التيتانيوم ومواد السبائك ذات درجات الحرارة العالية.
◉ تتميز الماكينة بالأداء الجيد والدقة العالية والضوضاء المنخفضة والأسلوب الجديد وما إلى ذلك
المواصفات الرئيسية
نموذج مخرطة | CK46 | |
قدرة التصنيع | أقصى قطر للتأرجح فوق المخرطة | Ø400 مم |
أقصى قطر للدوران | Ø160 مم | |
أقصى طول للدوران | 380 ملم | |
المغزل الرئيسي | ارتفاع مركز المغزل عن الأرض | 1080 ملم |
أنف المغزل | A2-5 | |
قطر ثقب المغزل | Ø56 مم | |
أقصى قطر لمادة الشريط | Ø45 مم | |
أقصى سرعة للمغزل | الحد الأقصى 4000 دورة في الدقيقة | |
قوة/عزم محرك المغزل | 7.5 كيلو واط/47 نيوتن متر | |
تغذية المحور X/Z/Y | أقصى سرعة للسفر السريع | 24 مترًا/دقيقة |
قوة/عزم دوران المحرك على المحور X/Z/Y | ياسكاوا 1.3 كيلو واط/8.34 نيوتن متر | |
براغي كروية من الدرجة C3 ذات محور X/Z | 32/32 | |
قضبان توجيه الأسطوانة ذات المحور X/Z | 35/35 | |
أقصى مسافة للسفر على المحور X | 1000 ملم | |
الحد الأقصى لسفر المحور Z | 400 ملم | |
مواصفات المعدات | الوزن الصافي للماكينة | 2600 كجم |
إجمالي قوة الماكينة | 10 كيلوواط | |
طول الماكينة × عرضها × ارتفاعها | 2100x1580x1800 | |
العناصر الاختيارية
(قياسي ● اختياري ○)
عنصر التكوين | CK46 | |
مغزل | المغزل الميكانيكي | ● |
المغزل الكهربائي | ○ | |
نظام التحكم | نظام CNC من الجيل الجديد | ● |
نظام FANUC CNC | ○ | |
محور التغذية | ياسكاوا | ● |
SYNTEC | ○ | |
التثبيت | ظرف سحب خلفي | ● |
تشاك | ○ | |
المعدات المساعدة | جهاز جمع الأجزاء | ○ |
جهاز التغذية | ○ | |
ناقل الرقائق | ○ | |
روبوت آلي | ○ | |
فاصل ضباب الزيت | ○ | |
