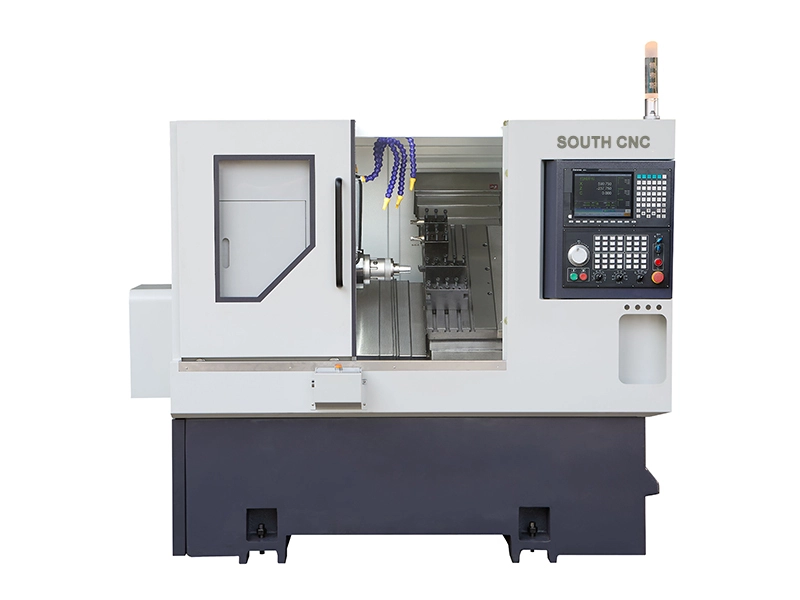

آلة خراطة CNC CK25
● وحدة تحكم SYNTEC التايوانية
● اعتماد هيكل L المترابط المتجانس لسرير المخرطة
● يمكن معالجة الفولاذ المقاوم للصدأ وسبائك التيتانيوم ومواد السبائك ذات درجات الحرارة العالية.
● تتميز الماكينة بالأداء الجيد والدقة العالية والضوضاء المنخفضة والأسلوب الجديد وما إلى ذلك
الأداء الرئيسي
◉ قطر المخرطة المتأرجحة 300 مم
◉ الحد الأقصى لطول الدوران 200 مم
◉ قاعدة الصب المكونة من قطعة واحدة والسرير المائل يحافظان على أداء الماكينة المستقر الجيد
◉ قطر المغزل 43 مم مع سرعة عالية تصل إلى 7000 دورة في الدقيقة
◉ آلة مخرطة CNC من نوع Gang، أقصى إعداد 8 قطع من الأدوات
◉ وحدة تحكم SYNTEC التايوانية
◉ اعتماد هيكل L المترابط المتجانس لسرير المخرطة
◉ يمكن معالجة الفولاذ المقاوم للصدأ وسبائك التيتانيوم ومواد السبائك ذات درجات الحرارة العالية.
◉ تتميز الماكينة بالأداء الجيد والدقة العالية والضوضاء المنخفضة والأسلوب الجديد وما إلى ذلك
المواصفات الرئيسية
نموذج مخرطة | CK25 | |
قدرة التصنيع | أقصى قطر للتأرجح فوق المخرطة | Ø300 مم |
أقصى قطر للدوران | Ø100 مم | |
أقصى طول للدوران | 200 ملم | |
المغزل الرئيسي | ارتفاع مركز المغزل عن الأرض | 1020 ملم |
أنف المغزل | A2-4 | |
قطر ثقب المغزل | Ø38م | |
أقصى قطر لمادة الشريط | Ø25 مم | |
أقصى سرعة للمغزل | الحد الأقصى 8000 دورة في الدقيقة | |
قوة/عزم محرك المغزل | 3.7 كيلو واط/25 نيوتن متر | |
تغذية المحور X/Z/Y | أقصى سرعة للسفر السريع | 30 متر/دقيقة |
قوة/عزم دوران المحرك على المحور X/Z/Y | ياسكاوا 850 واط/3.39 نيوتن متر | |
براغي كروية من الدرجة C3 ذات محور X/Z | 32/32 | |
قضبان توجيه الأسطوانة ذات المحور X/Z | 35/35 | |
أقصى مسافة للسفر على المحور X | 750 ملم | |
الحد الأقصى لسفر المحور Z | 370 ملم | |
مواصفات المعدات | الوزن الصافي للماكينة | 1900 كجم |
إجمالي قوة الماكينة | 13.5 كيلو واط | |
طول الماكينة × عرضها × ارتفاعها | 1700x1300x1400 | |
العناصر الاختيارية
(قياسي ● اختياري ○)
عنصر التكوين | CK25 | |
مغزل | المغزل الميكانيكي | ● |
المغزل الكهربائي | ○ | |
نظام التحكم | نظام CNC من الجيل الجديد | ● |
نظام FANUC CNC | ○ | |
محور التغذية | ياسكاوا | ● |
SYNTEC | ○ | |
التثبيت | ظرف سحب خلفي | ● |
المعدات المساعدة | جهاز جمع الأجزاء | ○ |
جهاز التغذية | ○ | |
ناقل الرقائق | ○ | |
روبوت آلي | ○ | |
فاصل ضباب الزيت | ○ | |
